TH146-P-U 1/8
TH146-P-U
Guide de l’installateur
Contrôleur programmable — chauffage/climatisation
Le contrôleur programmable TH146-P-U peut être utilisé avec
n'importe lequel des systèmes de chauffage et climatisation
suivants :
Les appareils suivants peuvent aussi être reliés au contrôleur :
• ventilateur à circulation d’air
• humidificateur
• déshumidificateur ou échangeur d’air
• compteur à double registre (bi-énergie)
• dispositif de télécommande (pour mode Inoccupé)
• Module de contrôle CT280-3H3C
• Console TH146-P avec deux chevilles et deux vis de
montage
• Sonde de température extérieure AC144-03 de 3 m
(10 pieds) avec un support de montage (voir section 2.7)
• Relais de chauffage RC845 (voir section 2.4)
• Sonde de plénum AC146-410 (voir section 2.8)
• Télécommande téléphonique CT241 (voir section 2.10)
Configurer le module de contrôle selon votre type de système de chauffage
et climatisation au moyen des sélecteurs à l’arrière du module.
Installer le module de contrôle près du système de chauffage et
climatisation, loin des sources de chaleur.
Installer la console à un endroit central. Éviter les endroits où il y a des
courants d’air (ex. : le haut d’un escalier ou une sortie d’air) ou des points
d’air stagnant (ex. : derrière une porte). Éviter aussi d’installer le thermostat
sur un mur qui dissimule des conduits d’air ou de l’exposer aux rayons du
soleil.
NOTA : Si le contrôleur remplace un ancien thermostat, les fils qui
raccordaient le thermostat peuvent être utilisés pour brancher la console au
module de contrôle. La longueur maximale permise du fil est 30 m (100
pieds).

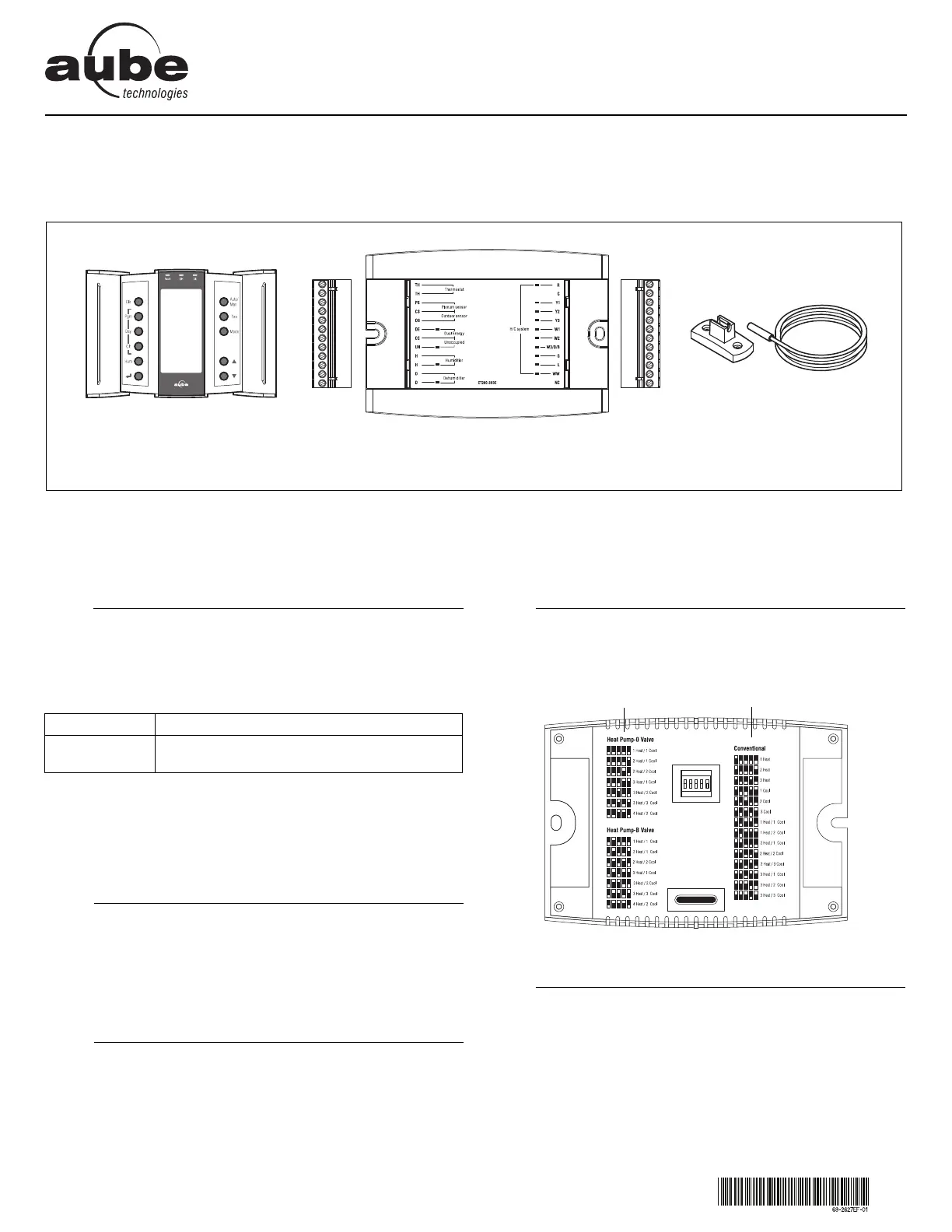

Module de contrôle CT280-3H3C
Console TH146-P
Sonde de température
extérieure (AC144-03)
Connecteur
amovible *
Connecteur
amovible *
* Pour séparer un connecteur du module de contrôle, l’écarter du module avec un tournevis.
1. Introduction
1.1
Applications
Thermopompe 1H1C, 2H1C, 2H2C, 3H1C, 3H2C, 3H3C, 4H2C
CVAC
1H, 2H, 3H, 1C, 2C, 3C, 1H1C, 1H2C, 2H1C, 2H2C,
2H3C, 3H1C, 3H2C, 3H3C
1.2
Pièces fournies
1.3
Accessoires
2. Installation
2.1
Module de contrôle (CT280-3H3C)
2.2
Console (TH146-P)
