Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker am
Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation,
in die Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf
keinen Fall auf ein Bassgehäuse, denn dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker
beschädigen. Die Zuleitungskabel sollten dabei so kurz wie möglich gehalten werden, um Verluste und Störungen zu vermeiden.
Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher mit einem geeigneten Stift.
Bohren Sie dann die Löcher und verschrauben Sie den
Verstärker mit den beiliegenden Schrauben.
Elektrischer Anschluss
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss
mit der Fahrzeugkarosserie. Das Massekabel sollte möglichst kurz
sein und an einem blanken, metallischen Punkt am Fahrzeugchassis
angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere
elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat.
Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung
gewählt werden.
Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes
(Autoradio) mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker beim Einschalten
des Autoradios automatisch ein.
Batterieanschluss (+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie.
Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel und installieren Sie eine zusätzliche Kabel-
Sicherung, der empfohlene Querschnitt liegt zwischen 16 - 25 mm². Diese sollte, um absolute Betriebssicherheit zu
gewährleisten, möglichst nahe an der Batterie sein.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert
ist für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm Betrieb erhöht sich die Stromaufnahme, das heißt
die Gerätesicherungen müssen gegen entsprechend höhere Werte ausgetauscht werden.
Die V 800.5 verfügt des weiteren über zwei zusätzliche innenliegende bzw. im Gerät eingebaute Sicherungen. Um diese zu
ersetzen, müssen Sie die Abdeckung nahe der Lautsprecher-Ausgänge von der Bodenplatte des Verstärkers mit Hilfe eines
Schraubendrehers entfernen. Danach können Sie die Sicherungen tauschen und die Abdeckung wieder anbringen.

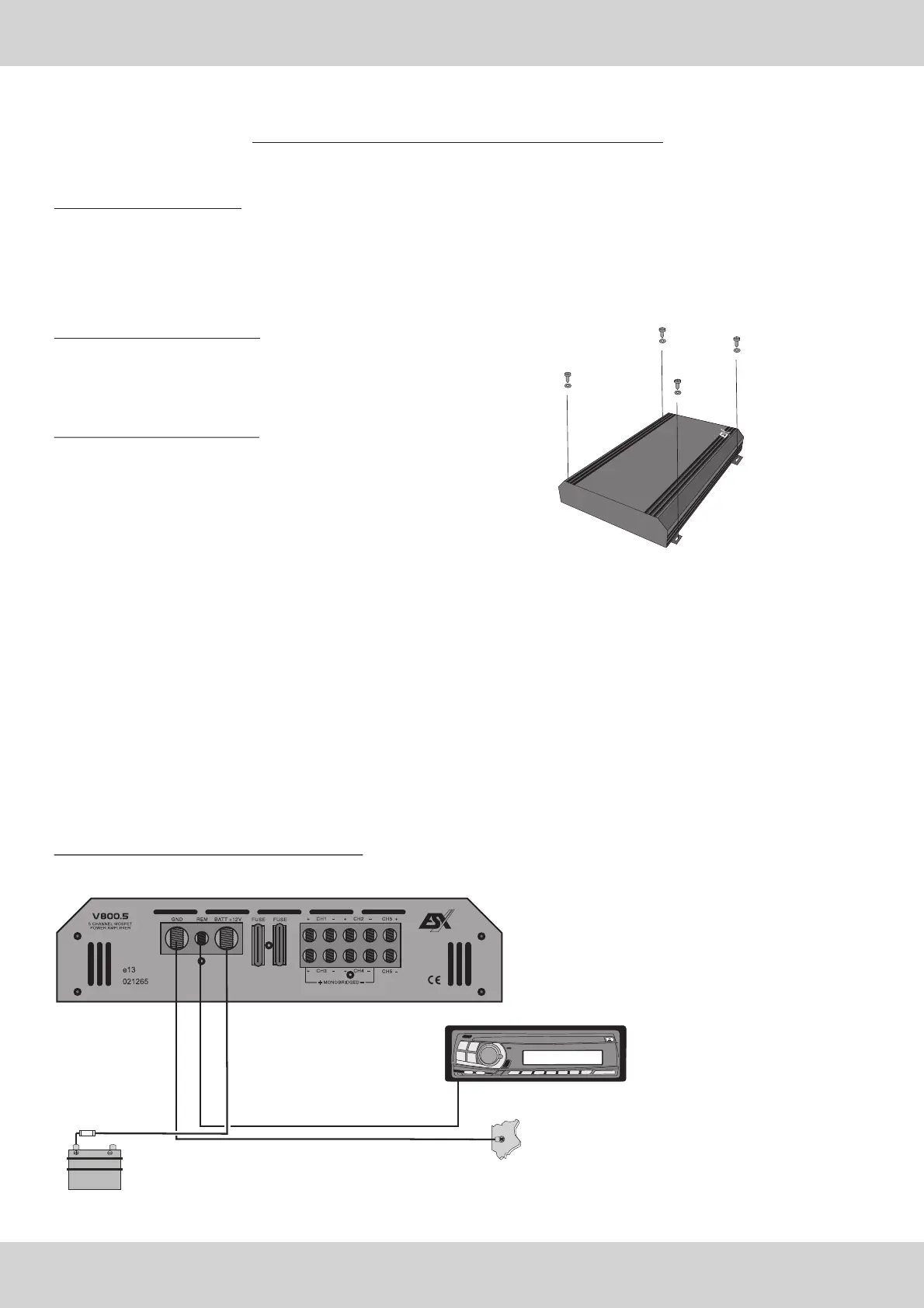

Strom / Masse / Remote Anschluss
Erdung
FUSE
Batterie
Steuerleitung
Sicherung
3
Installation & Stromanschluss
V 450.2 / V 500.4 / V 900.4 / V 800.5
