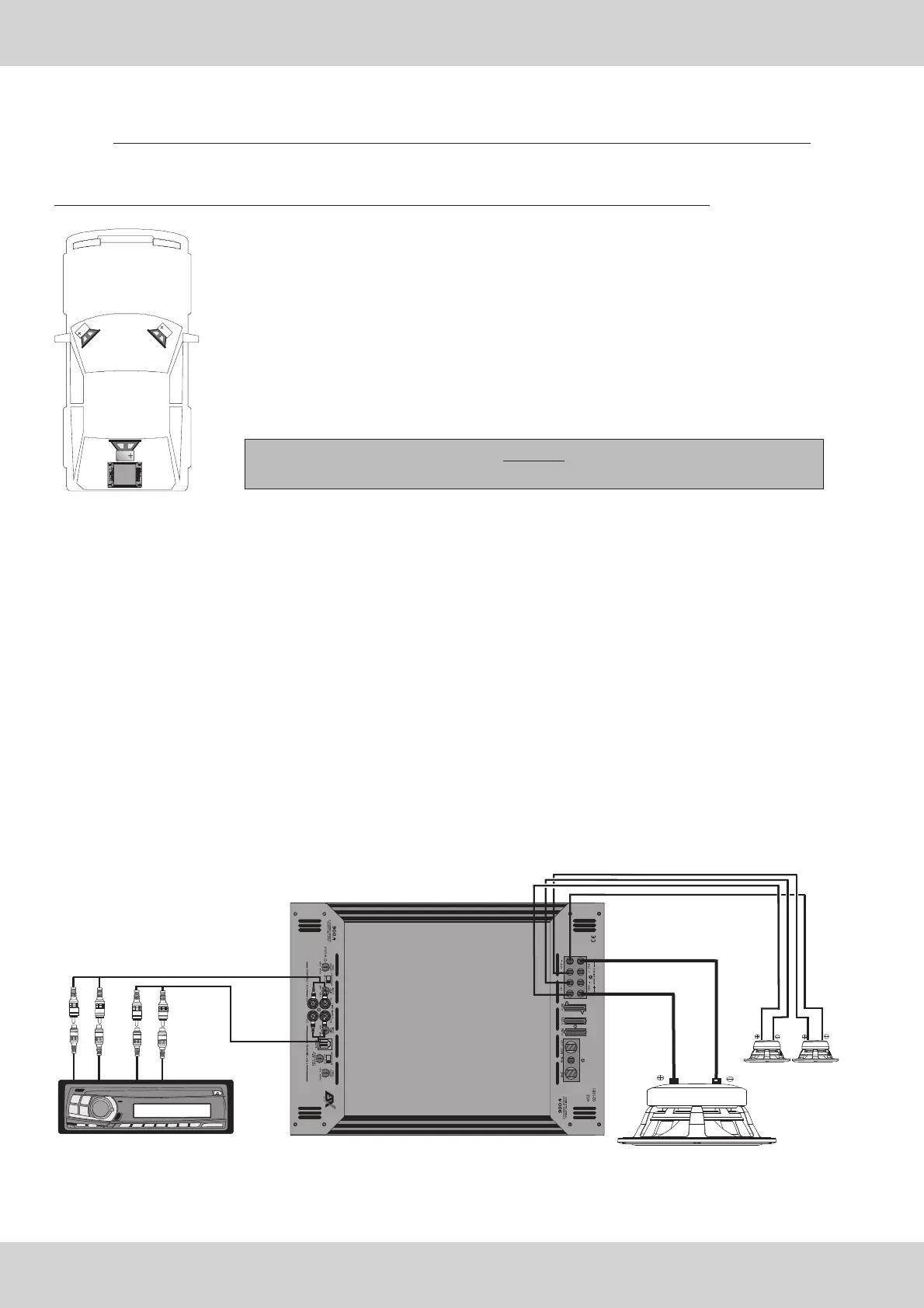

3-Kanal-Betrieb: 2 Lautsprecher / Stereo mit 1 Subwoofer / Mono gebrückt
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT
CH1/CH2 & CH3/CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen.
• Verbinden Sie die Front-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen
(SPEAKER OUTPUT + CH1 -, + CH2 -) und den Subwoofer mit den Lautsprecher-Ausgängen
+ CH3 & - CH4 (SPEAKER OUTPUT + MONO BRIDGED - von CH3/CH4) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher/Subwoofer pro Kanal
2 Ohm, Mono 4 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum
Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen
Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•
•
CROSSOVER - Schalter & Regler 1/2
• Bei größeren Lautsprechersystemen (ab Ø 20cm) können Sie am Schalter CROSSOVER die Stellung "OFF" (Vollbereich-Signal) wählen.
Bei kleineren Lautsprechersystemen (Ø 8.7cm - Ø 16cm) sollten Sie am Schalter CROSSOVER die Stellung "HP" wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems
liegen und ist über den Regler FREQ ADJUST stufenlos von 40Hz - 400Hz regelbar.
CROSSOVER - Schalter & Regler Kanal 3/4
• Im Subwoofer-Betrieb sollten Sie am Schalter CROSSOVER die "LP"-Stellung wählen. Die Trennfrequenz sollte bei 60Hz - 150Hz,
je nach Größe des Subwoofers liegen und ist über den Regler FREQ ADJUST stufenlos von 40Hz - 400Hz regelbar.
INPUT GAIN - Regler Kanal 1/2 & Kanal 3/4
• Drehen Sie die INPUT GAIN - Regler gegen den Uhrzeigersinn auf die "MIN." Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT GAIN - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie die INPUT GAIN - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler nur Kanal 3/4
• Dieser Regler erlaubt eine stufenlose Bassanhebung von "-18dB - +18dB" bei 45Hz.
BASS REMOTE - Kabel-Fernbedienung Kanal 3/4
• Die Fernbedienung erlaubt eine Kontrolle der Bassanhebung (nur Kanal 3/4) z.B. vom Fahrersitz aus.
Hinweis!
Wenn Sie die Kabel-Fernbedienung benutzen, müssen Sie den BASS BOOST - Regler der Endstufe auf Mittelstellung bringen.
Benutzen Sie die Bassanhebung mit Bedacht. Die Bassanhebung kann Ihre Lautsprecher durch Clipping/Überlastung zerstören.
Kanal
•
•
•
•
4-Kanal Verstärker Lautsprecher & Cinchanschluss
V 500.4 / V 900.4
9
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
+
SUBWOOFER
4 Ohm
2 - 4 OHM2 - 4 OHM
