4-Kanal-Betrieb: 2 Frontlautsprecher / Stereo & 2 Hecklautsprecher / Stereo
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen
(LINE INPUT CH1/2 & CH3/4) des Verstärkers mittels einer bzw. zwei Cinchleitungen.
• Verbinden Sie die Front- und Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKER OUTPUT + CH1 -, + CH2 -, + CH3 -, + CH4 -) des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm nicht
unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum
Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen
Totalverlust der Basswiedergabe zur Folge.
•
•
•
•
•

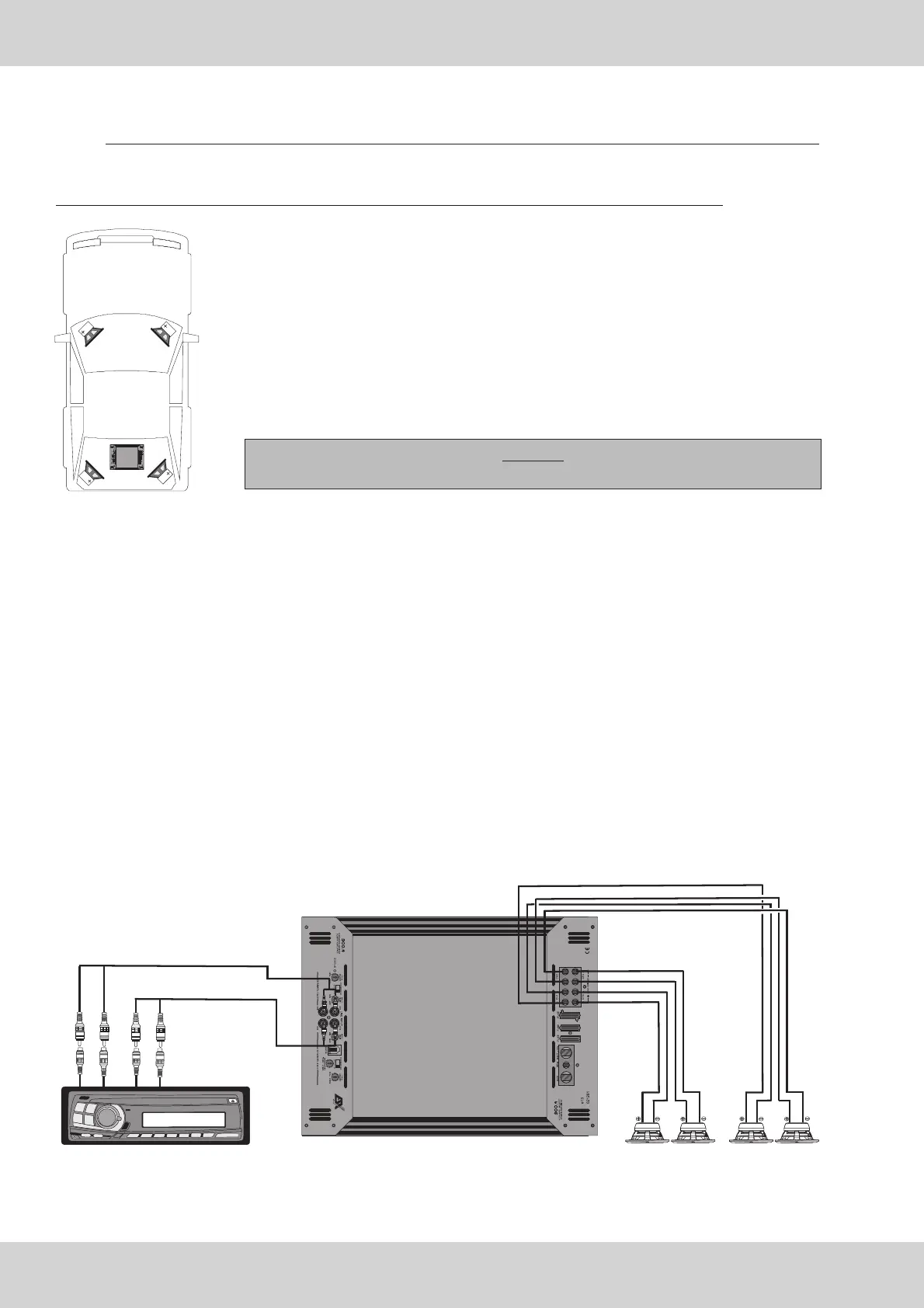

4-Kanal Verstärker - Lautsprecher & Cinchanschluss
V 500.4 / V 900.4
2 - 4 OHM
8
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
CROSSOVER - Schalter & Regler Kanal
• Bei größeren Lautsprechersystemen (ab Ø 20cm) können Sie am Schalter CROSSOVER die Stellung "OFF" (Vollbereich-Signal) wählen.
Bei kleineren Lautsprechersystemen (Ø 8.7cm - Ø 16cm) sollten Sie am Schalter CROSSOVER die Stellung "HP" wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems
liegen und ist über den Regler FREQ ADJUST stufenlos von 40Hz - 400Hz regelbar.
INPUT GAIN - Regler Kanal 1/2 & Kanal 3/4
• Drehen Sie die INPUT GAIN - Regler gegen den Uhrzeigersinn auf die "MIN." Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT GAIN - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie die INPUT GAIN - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler Kanal 3/4
• Den BASS BOOST - Regler sollten Sie in die "0dB"-Stellung bringen.
BASS REMOTE - Kabel-Fernbedienung Kanal 3/4
• Die Verwendung der Kabel-Fernbedienung ist in dieser Konfiguration nicht empfehlenswert.
1/2 & Kanal 3/4
•
•
•
2 - 4 OHM 2 - 4 OHM 2 - 4 OHM
