R-60 / Nov 1994R-60 / Nov 1994
R-60 / Nov 1994R-60 / Nov 1994
R-60 / Nov 1994
CC
CC
C
ONSOLEONSOLE
ONSOLEONSOLE
ONSOLE
L L
L L
L
OGICOGIC
OGICOGIC
OGIC
& I/O C & I/O C
& I/O C & I/O C
& I/O C
ONNECTIONSONNECTIONS
ONNECTIONSONNECTIONS
ONNECTIONS
Studio ControlStudio Control
Studio ControlStudio Control
Studio Control
(CT17, R-60 Mother Board load sheet dwg)
Pin 1 - LEFT STUDIO OUTPUT, SHIELD
Pin 2 - LEFT STUDIO OUTPUT, LOW
Pin 3 - LEFT STUDIO OUTPUT, HIGH
Pin 4 - RIGHT STUDIO OUTPUT, SHIELD
Pin 5 - RIGHT STUDIO OUTPUT, LOW
Pin 6 - RIGHT STUDIO OUTPUT, HIGH
Pin 7 - MONO OUTPUT, SHIELD
Pin 8 - MONO OUTPUT, LOW
Pin 9 - MONO OUTPUT, HIGH
Pin 10 - AUDIO COMMON
Pin 11 - SPARE
Pin 12 - SPARE
Studio Control / Control Room External InputsStudio Control / Control Room External Inputs
Studio Control / Control Room External InputsStudio Control / Control Room External Inputs
Studio Control / Control Room External Inputs
(CT35, R-60 Mother Board load sheet dwg)
Pin 1 - LEFT EXTERNAL ONE, SHIELD
Pin 2 - LEFT EXTERNAL ONE, LOW
Pin 3 - LEFT EXTERNAL ONE, HIGH
Pin 4 - RIGHT EXTERNAL ONE, SHIELD
Pin 5 - RIGHT EXTERNAL ONE, LOW
Pin 6 - RIGHT EXTERNAL ONE, HIGH
Pin 7 - LEFT EXTERNAL TWO, SHIELD
Pin 8 - LEFT EXTERNAL TWO, LOW
Pin 9 - LEFT EXTERNAL TWO, HIGH
Pin 10 - RIGHT EXTERNAL TWO, SHIELD
Pin 11 - RIGHT EXTERNAL TWO, LOW
Pin 12 - RIGHT EXTERNAL TWO, HIGH
DMP-60 InputDMP-60 Input
DMP-60 InputDMP-60 Input
DMP-60 Input
(CT1, DMP-60 load sheet dwg)
Pin 1 - MICROPHONE 1 INPUT, SHIELD
Pin 2 - MICROPHONE 1 INPUT, LOW
Pin 3 - MICROPHONE 1 INPUT, HIGH
Pin 4 - AUDIO COMMON
Pin 5 - NO CONNECTION
Pin 6 - NO CONNECTION
Pin 7 - MICROPHONE 2 INPUT, SHIELD
Pin 8 - MICROPHONE 2 INPUT, LOW
Pin 9 - MICROPHONE 2 INPUT, HIGH
Pin 10 - AUDIO COMMON
Pin 11 - NO CONNECTION
Pin 12 - NO CONNECTION

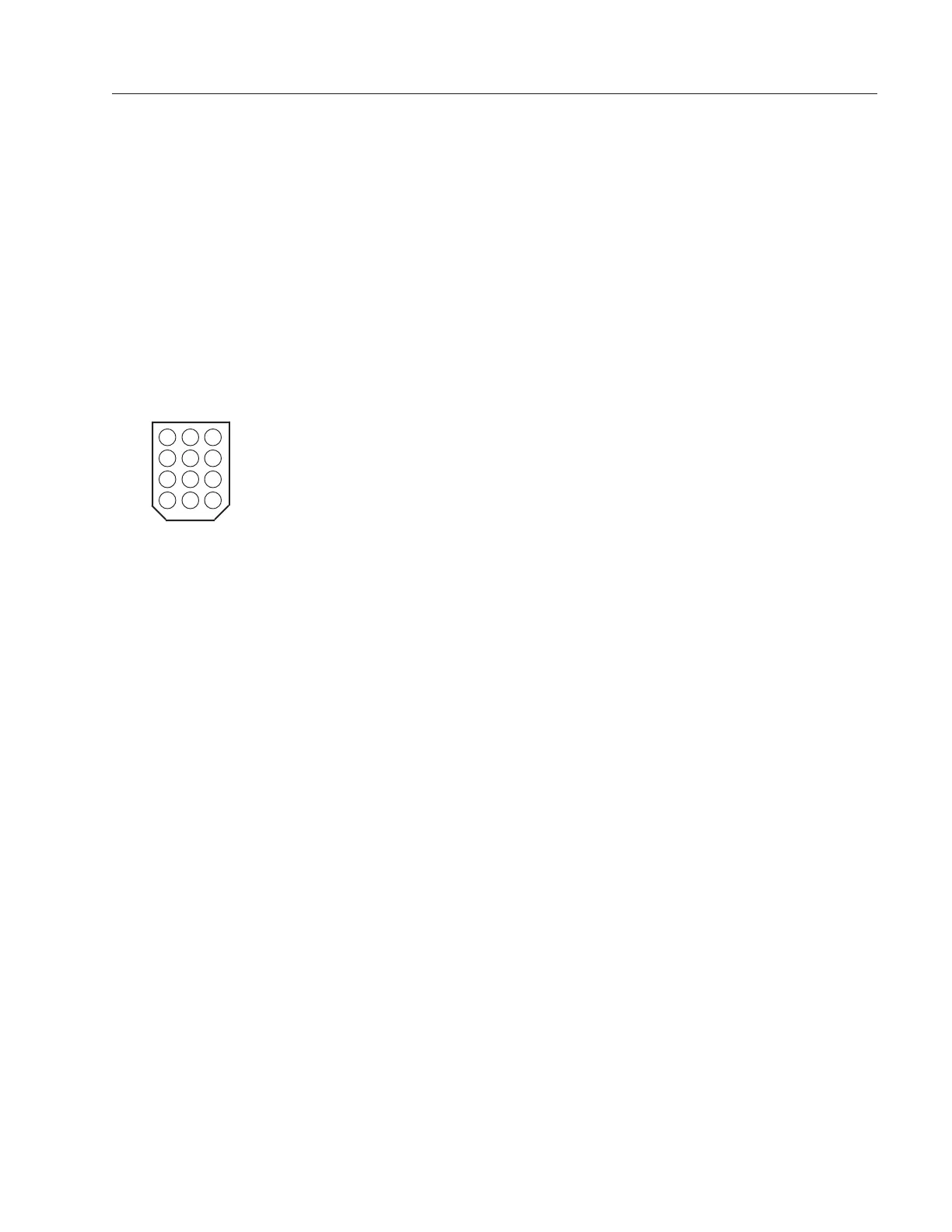

Key diagram showing back of
typical 12-pin I/O connector
plug, with pin numbers oriented
as they would be seen while
wiring. Beveled corners
correspond to PCB mounted
mating sockets.
5 46
8 79
11 1012
2 13
R-60 / July 1997
Page 3 - 12
