El amplificador marino APMR-2002 utiliza un suministro de energía MOSFET no regulado,
para un sonido superior y salida de voltaje. En adición, una bobina toroidal es usada para
transferir potencia con una pérdida mínima de rendimiento debido al calor. Para evitar
ruidos no deseados, una placa base de doble lado con los componentes estrategicamente
colocados conservando la sintonia del AM RFI en tono suave.
Todas las conexiones y controles estan convenientemente localizadas al final del amplificador
marino y apropiadamente rotulados. Para asegurar las mejores conexiones electricas posibles,
la potencia, las bocinas y las entradas RCA son de enchapes dorados. Un beneficio adicional
de este amplificador marino es la habilidad de crear sistemas amplificados de 2, 3 y 4
canales con un golpe ligero al interruptor (Ver Sección de Aplicación). En el evento de que
un componente falle o haya un corto circuito, el amplificador marino APMR-2002 tiene un
dispositivo de seguridad y un fusible ATC para prevenir daños al amplificador marino.
Controles de Ganancia
Esto le permite el programar el nivel operativo nominal del amplificador marino. El rango
es de 250mV a 2.5V de entrada RCA ó 500mV a 5Vpara el nivel de entrada de las bocinas,
puede acomodar niveles de entrada desde virtualmente cada marca o unidad de suministro.
Control de Incremento del Bajo
El amplificador marino también ofrece un circuito de incremento del bajo “high Q” (ej: una
banda de Frecuencia estrecha).
Esta actua como un ecualizador, con ganancia adjustable (de 0 a –18dB) fijada a 45Hz.
Use esta caracteristica para sintonizar una respuesta de audio de baja Frecuencia para
compensar por un menos que ideal diseño encerrado del subwoofer. El incremento
adicionado produce ricos y completos tonos del bajo que son normalmente dificiles de
reproducir en el ambiente del audio del automóvil.
NOTA: Si el incremento del bajo no es deseado, programe el Incremento del bajo a 0dB.

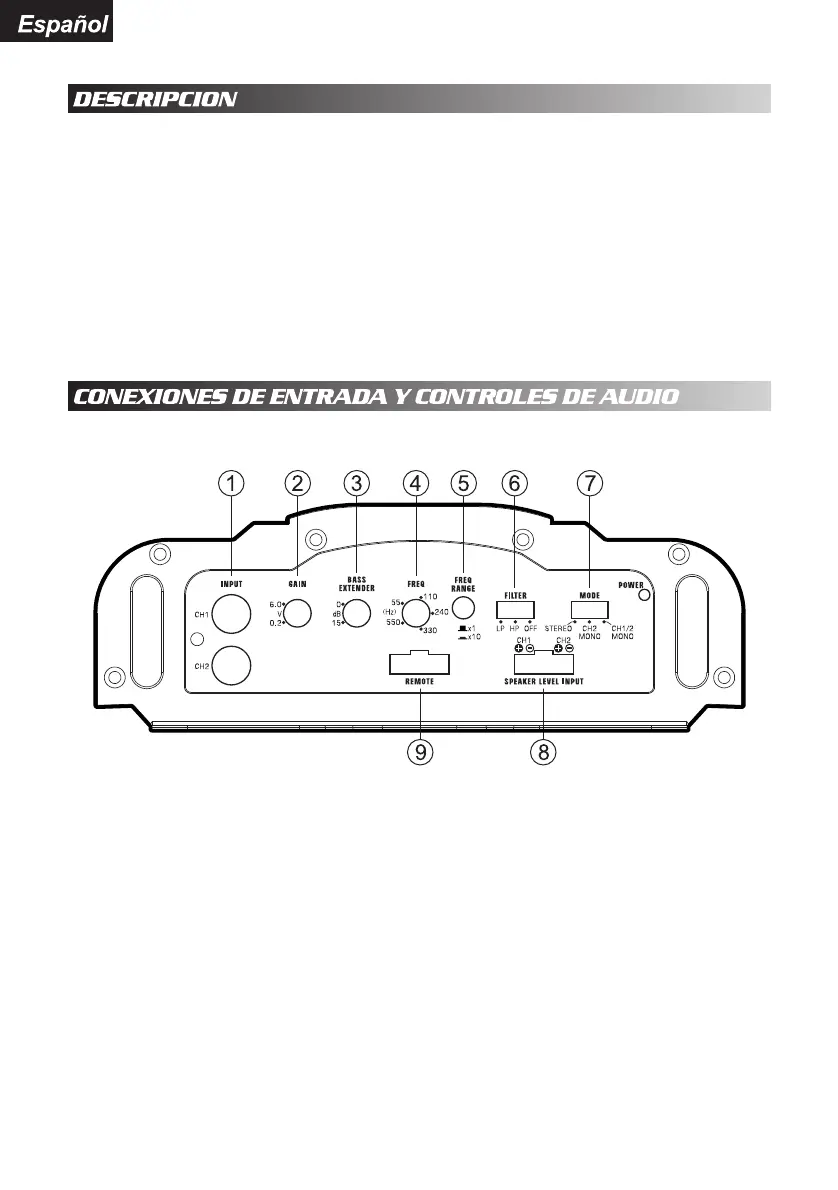

El panel frontal del amplificador marino APMR-2002 contiene ambas conexiones para RCA
y entrada de nivel a las bocinas, asi como los controles de audio como se muestran debajo.
- 1 -
English
Figura 1
1. Entrada RCA Canal1 / Canal2
2. Control de Ganancia
3. Extensión del Bajo
4. Frecuencias (Hz) Canal1 / Canal2
5. Multiplicador del Rango de Frecuencias
6. Filtro Canal 1 / Canal 2
7. Interruptor del selector del módulo de salida
8. Nivel de Entrada de las bocinas
9. Remoto
