INSTALACIÓN

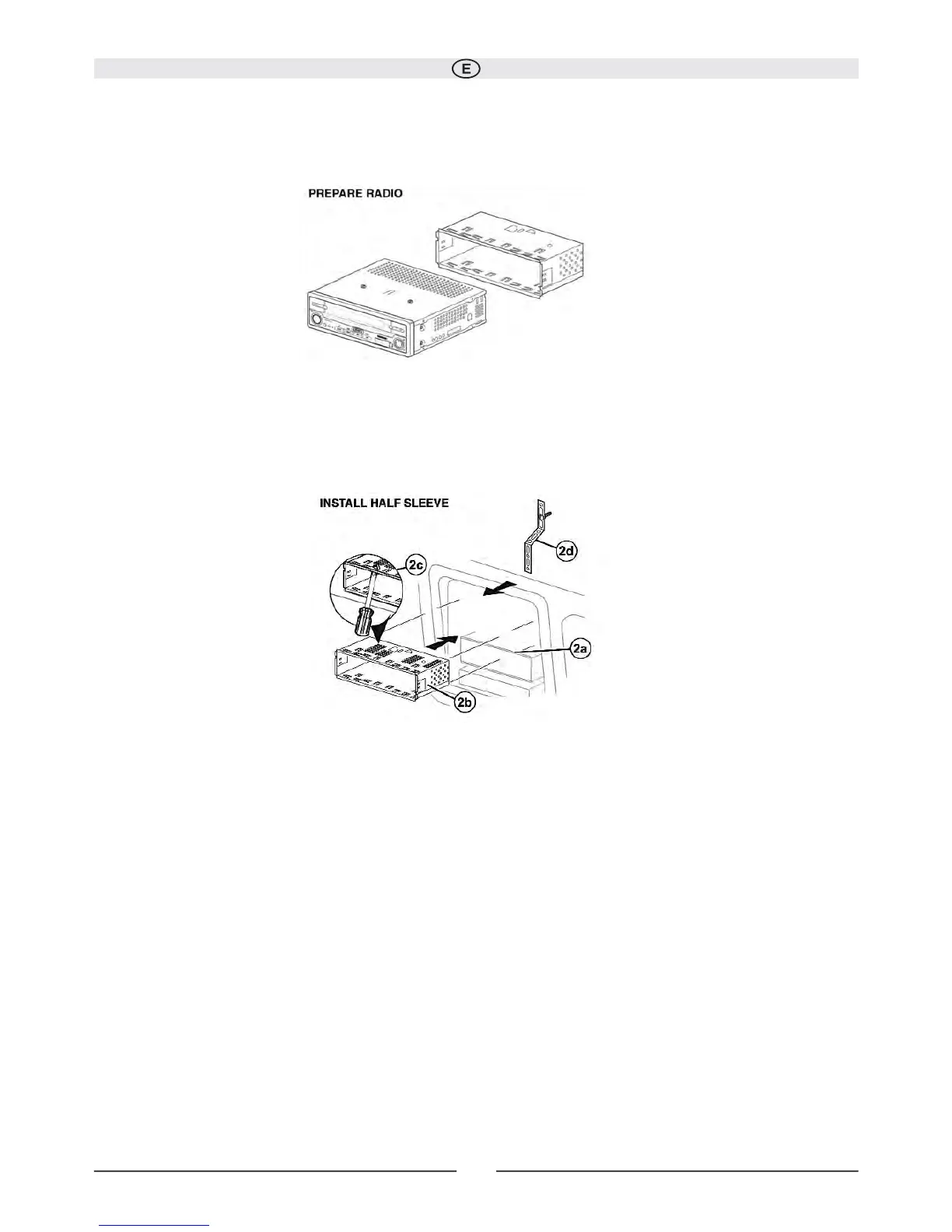

Preinstalación
1. Pulse las palancas metálicas situadas a ambos lados para retirar la carcasa superior de la radio.
2. Instale la carcasa superior.
a. Si es necesario, instale el adaptador (opcional).
b. Instale la carcasa superior en el adaptador o en el salpicadero (utilice únicamente los tornillos suministrados). No fuerce la carcasa para evitar
doblarla o combarla.
c. Localice las pestañas ubicadas en las partes superior, inferior y laterales de la carcasa de montaje. Con la carcasa completamente insertada
en el salpicadero, doble hacia fuera tantas pestañas como sea necesario para que la carcasa quede bien asegurada al salpicadero.
d. Instale la correa de soporte para que la unidad sea aún más estable.
¡PRECAUCIÓN! Tenga cuidado para no dañar el cableado del vehículo.
3. Coloque la radio en la abertura frontal del salpicadero, de forma que pueda pasar el cableado a través de la carcasa de montaje.
Cableado
El cableado completo se muestra en el diagrama de la página 6. Una vez completo el cableado, vuelva a conectar el terminal negativo de la batería.
Si no existe ningún ACC disponible, conecte el conductor ACC a la fuente de alimentación con un interruptor.
NOTA:
Al reemplazar un fusible, asegúrese de utilizar uno del tipo y amperaje correcto para evitar dañar la radio.
El VME 9309TS utiliza un fusible min-ATM de 15 amperios, colocado en el cuadro negro de filtros, junto al arnés de cableado principal.
5
Sujeto a cambios técnicos
