8

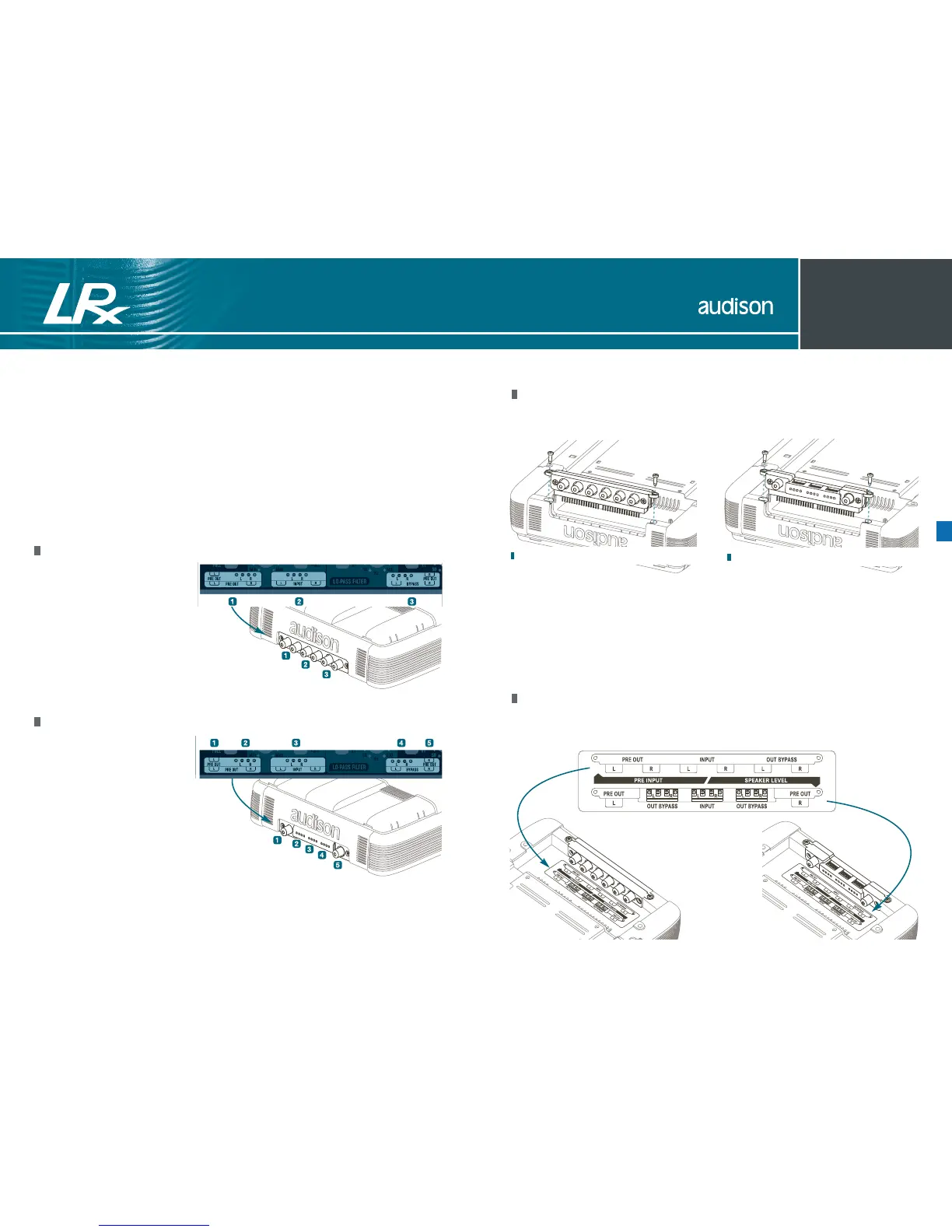

Installazione dei Pannelli Ingressi ECI
Per entrambi i pannelli vale la stessa procedura:
1_ Togliere le viti indicate nel disegno;
2_ Sfilare il pannello tirando con decisione ma facendo attenzione a non piegare i piedini che
sono perpendicolari all’amplificatore;
3_ Sostituire il pannello con quello che si intende utilizzare o girarlo mettendo i contatti
verso l’interno dell’amplificatore;
4_ Infilare il pannello facendo attenzione all’esatta posizione dei piedini;
5_ Spingere il pannello fino in fondo;
6_ Riavvitare le viti avendo cura di non forzare.
Quando si monta l’ECI rovesciato
Nel fondo dell’amplificatore, in corrispondenza del pannello ingressi, c’è l’etichetta che riporta
la corretta disposizione degli ingressi e la loro funzione.
ECI-L Easy Common Interface - Low Level
ECI-H Easy Common Interface - High Level
LRx 1.1k
ECI-L
ECI-H
7
Pannello Ingressi ECI - Easy Common Interface
Audison introduce una novità assoluta nella gestione degli ingressi degli amplificatori LRx.
ECI è un’interfaccia intercambiabile con una morsettiera comune estremamente facile da
utilizzare. Gli LRx sono dotati di un duplice pannello ingressi reversibile che può essere
utilizzato a seconda delle esigenze. E’ possibile scegliere non solo la tipologia del segnale che
dovrà pilotare l’amplificatore tra preamplificato e amplificato, ma anche fare in modo, qualora
ve ne fosse la necessità, che i connettori non sporgano dallo chassis dell’amplificatore.
Basta girare il pannello ingressi e far passare i cavi sotto l’amplificatore nell’apposito incavo.
Un’etichetta specifica indica la corretta disposizione degli ingressi e la loro funzione; i cavi
possono essere fissati con delle comode clip.
ECI - L Low Level: Pannello Ingressi Preamplificati
1_ PRE OUT: Uscite preamplificate
Destra e Sinistra. Il segnale
disponibile su questa uscita è
sottoposto al filtraggio applicato
dalla sezione controlli PRE OUT;
2_ INPUT: Ingressi preamplificati Destro e Sinistro;
3_ PRE OUT - BYPASS: Uscite preamplificate
Destra e Sinistra. Il segnale disponibile su questa uscita
non è sottoposto a filtraggio ed è quello applicato agli ingressi.
ECI - H High Level: Pannello Ingressi Alto Livello/Uscite PRE
1_ Left PRE OUT: Uscita
preamplificata Sinistra. Il segnale
disponibile su questa uscita non è
sottoposto a filtraggio ed è quello
applicato all’ingresso Sinistro;
2_ OUT BYPASS (Speaker): Uscite Destra e
Sinistra. Il segnale disponibile su questa uscita
è quello applicato agli ingressi (Speaker);
3_ Speaker INPUT: Ingressi Destro e il Sinistro per
segnali amplificati;
4_ OUT BYPASS (Speaker): Uscite Destra e Sinistra. Il segnale
disponibile su questa uscita è quello applicato agli ingressi (Speaker);
5_ Right PRE OUT: Uscita preamplificata Destra. Il segnale disponibile su questa uscita non
è sottoposto a filtraggio ed è quello applicato all’ingresso Destro;
