auna MD-120 - Einbau des Gerätes

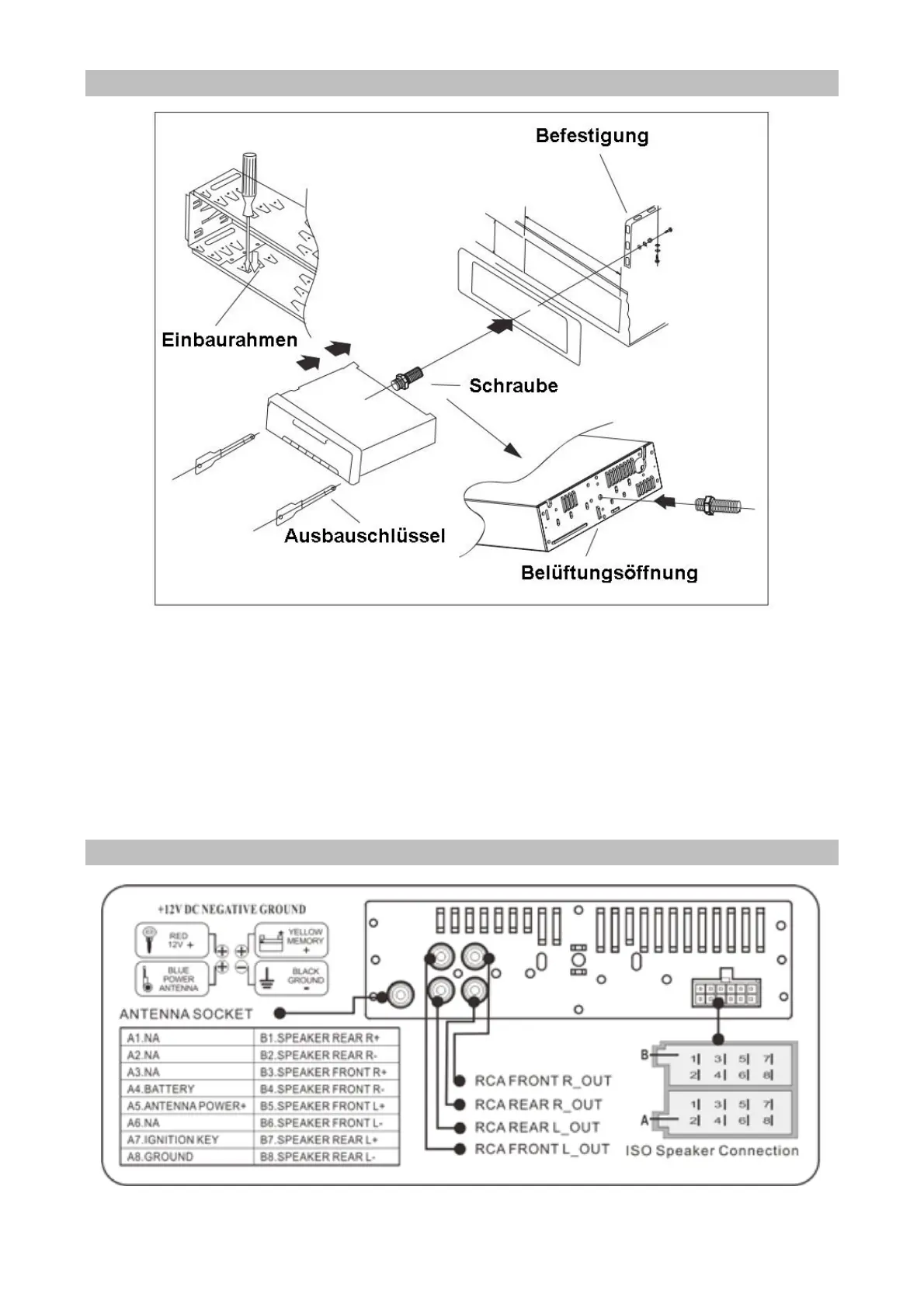

Einbau des Gerätes
1. Setzen Sie den Einbaurahmen in Ihr Armaturenbrett ein und drücken Sie die Halteklammern nach
außen.
2. Verbinden Sie die Anschlusskabel für Stromversorgung und Lautsprecher mit dem Kabelbaum Ihres
Fahrzeuges.
3. Schließen Sie das Antennenkabel an, schieben Sie das Gerät in den Einbaurahmen und fixieren das
Gerät optional mit einer Mutter an der Befestigung.
Zum Ausbau müssen Sie die Ausbauschlüssel verwenden. Schieben Sie diese in Lücke links und
rechts zwischen Gerät und Einbaurahmen. Ziehen Sie das Gerät heraus und lösen Sie die Kabel.
Schaltplan
