Achtung: für Montage der Aureo-Bettleuchte
an K2/Match-Unterfederung Typ 11 (flach)
müssen die kurzen Schrauben mit den langen
Schrauben ausgetauscht werden.
In diesem Fall werden sowohl Klemmstück A,
als auch die Senkrecht-stellung der Lampe auf-
gehebt.
Vorbereitung Ihres Aureo-
Bettleuchtes für automatischer
Verstellung
mit Ausnahme von Typ 11 (flach) und (3)22
(Handverstellung)*
Anbringung der Stange im Hebearm (Abb.
4)
• Das Kopfende des Rahmens in den höchsten
Stand verstellen.
• Die Stange durch das Loch im Hebearm
schieben.
• Den Sechskantbolzen noch nicht festdrehen.
*Wenn Sie enen anderen Typ K2/Match
Unterfederung haben, können Sie die Aureo
auf Handverstellung umstellen (siehe Abb. 7).
Befestigung des Bügels auf der Quer-
stange
• Den Bügel mit Schraube und Mutter fest an-
ziehen.
Befestigung der Stange am Hebearm
• Den Leuchtenstiel bis zum Anschlag in die
Richtung des Fußendes drücken (Abb. 6a).
• Die Innensechskantschraube festschrauben
(Abb. 6b).
• Den Schlüssel in die Halterung des Leuchten-
fuß stecken.
Den Stecker in die Steckdose stecken; Ihre
Bettleuchte ist betriebsfertig.
Umbau auf Handverstellung (Abb. 7)
• Haben Sie ein Bett bei dem ein automati-
sches Verstellen nicht möglich ist, entfernen
Sie die zentrale Schraube aus dem
Lampenfuß.
• Den Hebearm nach unten bis über das
Schraubenloch drehen.

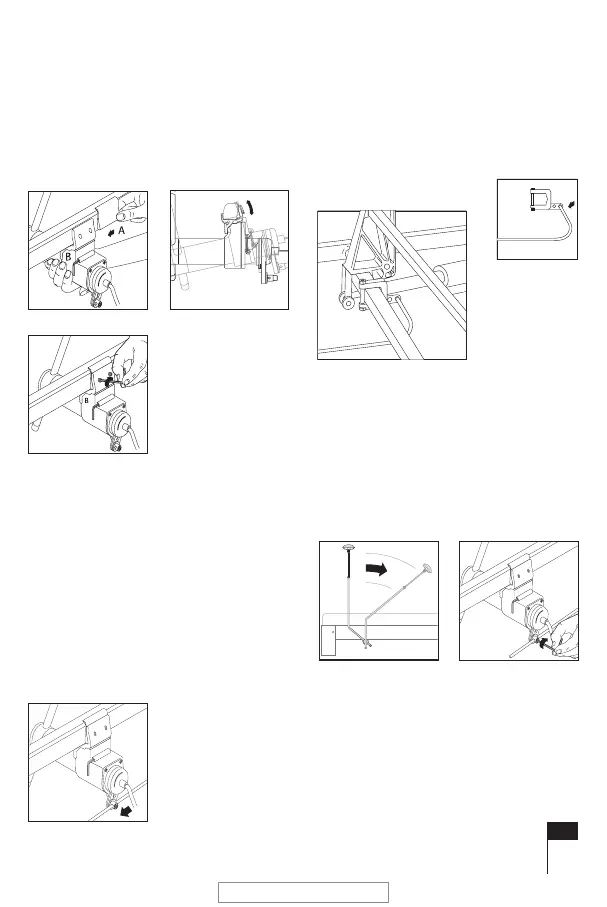

D17
fig. 3
fig. 2
fig. 1
fig. 4
fig. 5
fig. 6b
fig. 6a
