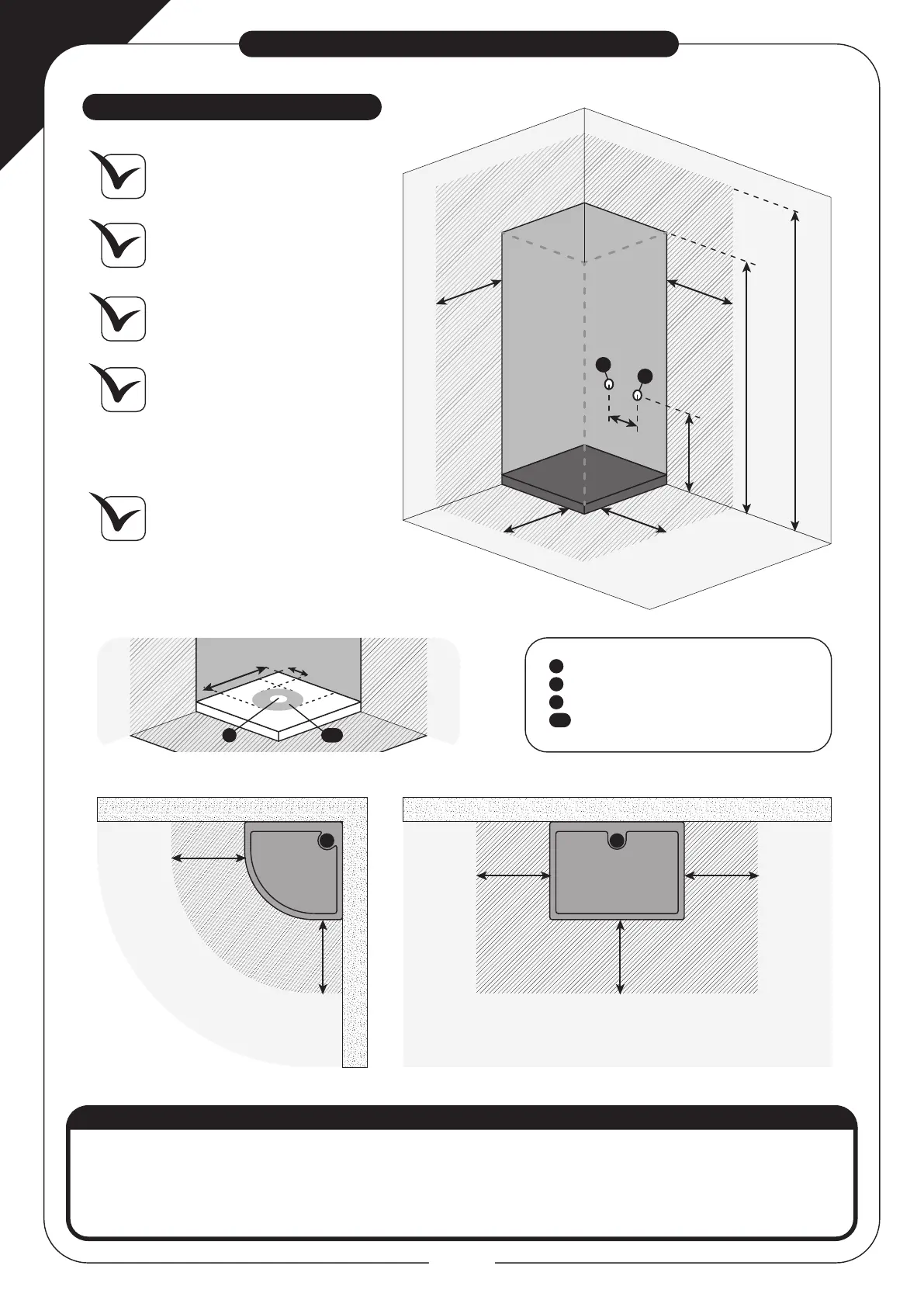

INSTRUCCIONES DE PREINSTALACION
ES
18
Ningún equipo eléctrico debe
ubicarse en el Volumen 1.
Ningún equipo o conexión eléctrica
debe ubicarse a menos de 60 cm
de la cabina (Volumen 2).
La altura recomendada para su
instalación debe ser de al menos
2,25m.
Desagüe: la pendiente del desagüe
debe ser de 2 cm por metro para
facilitar el flujo de agua. Se
recomienda continuar la evacua-
ción con tuberías de 40 mm de
diámetro.
Recuerde dejar un espacio detrás
de la cabina durante la instalación.
Debe tener suficiente espacio para
poder desplazarse y hacer las
conexiones del desagüe.
CONSEJOS DE INSTALACIÓN
VOLUMEN 0: (IPX7) No están permitidos los pequeños electrodomésticos
(secador de pelo, maquinilla de afeitar, smartphone, etc.).
VOLUMEN 1: (IPX5) Instalación de pequeños electrodomésticos de muy baja tensión (12V).
VOLUMEN 2: (IPX4) Todos los dispositivos eléctricos instalados deben ser Clase II y cumplir con las normas CE.
CABINA
1/4
CIRCULO
NORMA NF C 15-100
Distancia mínima para instalar
la cabina
225cm
300
cm
120cm
60cm
60cm
15cm
60cm
60cm
VOLUME 1
VOLUME 2VOLUME 2
VOLUME 0
C
F
CABINA
RECTÁNGULA
Distancia mínima para instalar
la cabina
60cm
60cm
60cm
60cm
60cm
AGUA CALIENTE
AGUA FRÍA
EVACUACÍON (Diámetro=40mm)
Zona practicable para la evacuación
C
F
D
D1
