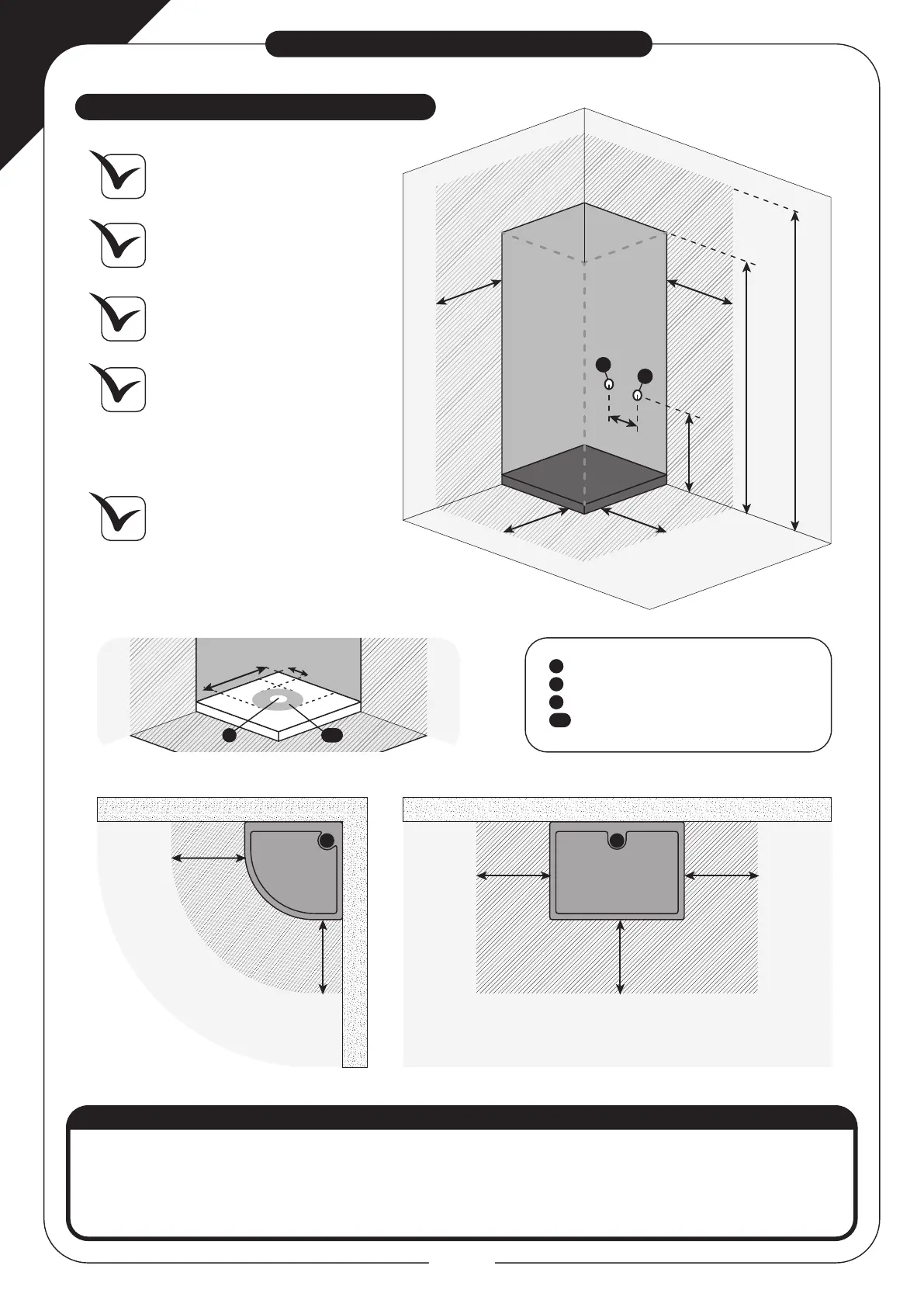

ISTRUZIONI PER L'INSTALLAZIONE
IT
32
Nessuna apparecchiatura elettrica
deve essere collocata nel volume 1.
Nessuna attrezzatura o collega-
mento elettrico deve essere
posizionato a meno di 60 cm dalla
cabina (Volume 2).
L'altezza necessaria per l'installa-
zione della cabina deve essere di
almeno 2,25 m.
Drenaggio: la pendenza del
drenaggio deve essere di 2 cm per
metro per facilitare il deflusso
dell'acqua.
Si consiglia di continuare
l'evacuazione con tubi di diametro
40 mm.
Ricordarsi di lasciare uno spazio
dietro la cabina durante l'installa-
zione. Devi avere abbastanza
spazio per infilarti e fare i
collegamenti di scarico.
CONSIGLI PER L'INSTALLAZIONE
VOLUME 0: (IPX7) Non sono ammessi elettrodomestici (asciugacapelli, rasoio, smartphone, ecc.).
VOLUME 1: (IPX5) Installazione di apparecchi elettrici a bassissima tensione (TBTS 12V).
VOLUME 2: (IPX4) Tutti i dispositivi elettrici installati devono essere di Classe II e conformi alle norme CE
CABINA
1/4 DI
CERCHIO
NORMATIVA NF C 15-100
Distanza minima per
l'installazione della cabina
225cm
300
cm
120cm
60cm
60cm
15cm
60cm
60cm
VOLUME 1
VOLUME 2VOLUME 2
VOLUME 0
C
F
CABINA
RETTANGOLARE
Distanza minima per
l'installazione della cabina
60cm
60cm
60cm
60cm
60cm
MIN
10cm
MAX
30cm
D D1
ACQUA CALDA
ACQUA FREDDA
PUNTO DI SCOLO (Diamètre=40mm)
PUNTO DI POSSIBILE SCOLO
C
F
D
D1
