Aurlane CAB270 - Dicas de Instalação

INSTRUÇÕES DE PRÉ-INSTALAÇÃO
PT
25
Nenhum aparelho elétrico deve
estar situado no Volume 1.
Nenhum aparelho ou equipamento
elétrico deve estar situado a menos
de 60 cm da cabine (Volume 2).
A altura recomendada para a
instalação deve ser no minimo de
2,25m.
Drenagem : a inclinação do ralo de
drenagem deve ser de 2 cm por
metro para facilitar o fluxo da agua.
Recomenda-se continuar a
evacuação com tubos de 40 mm de
diâmetro.
Lembre-se de deixar um espaço
atrás da cabine durante a instalação.
Você deve ter espaço suficiente
para deslocar e fazer as conexões
de drenagem.

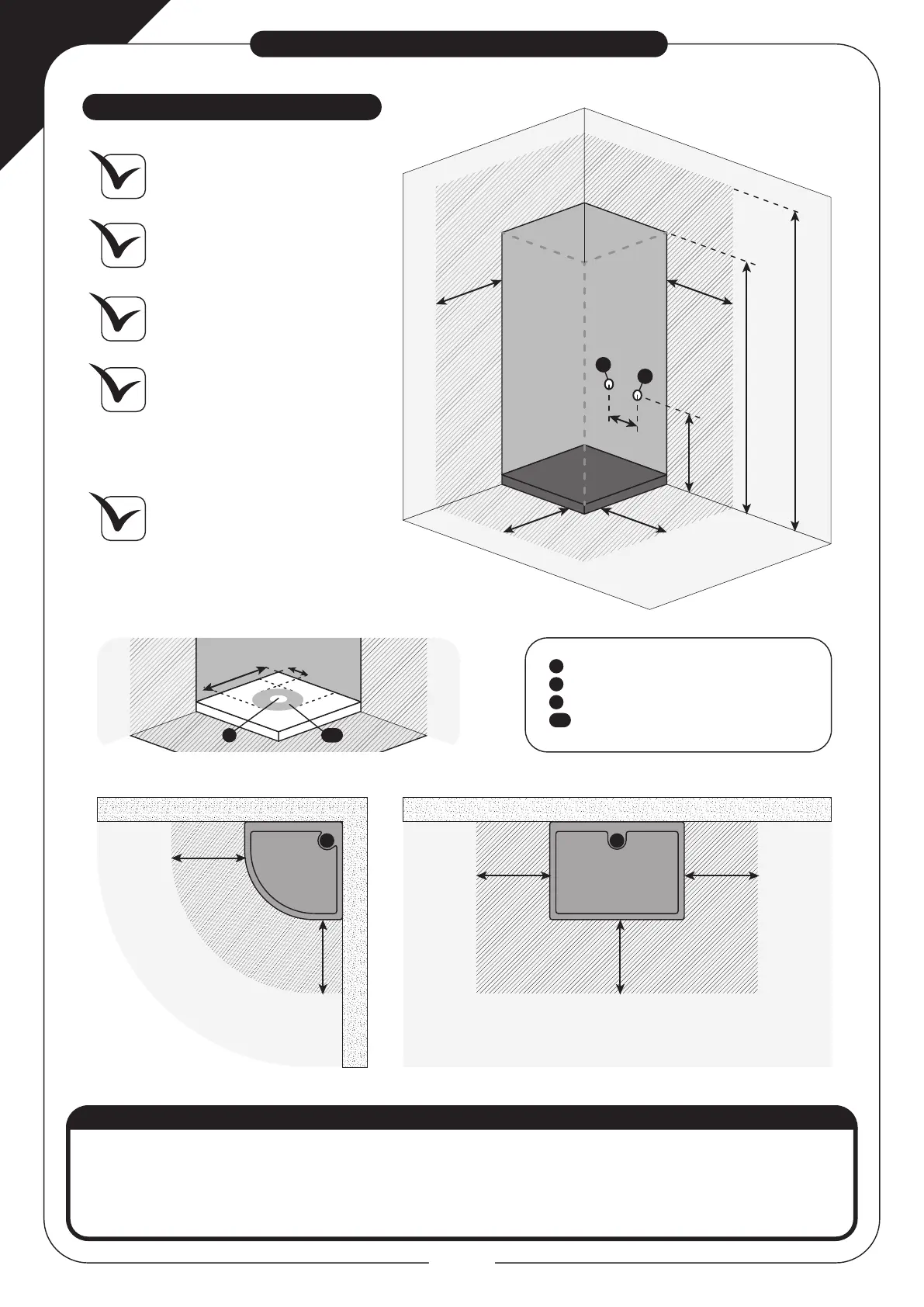

DICAS DE INSTALAÇÃO
VOLUME 1 : (IPX7) Nenhum dispositivo elétrico (secador de cabelo, navalha, smartphone, etc.) é permitido.
VOLUME 2 : (IPX5) Instalação de aparelhos elétricos de muito baixa tensão (TBTS 12V).
VOLUME 3 : (IPX4) Todos os aparelhos elétricos instalados devem estar em conformidade com a Classe II e CE.
CABINA
1/4
CIRCULO
NORMA NF C 15-100
Distancia minima para instalar
la cabina
225cm
300
cm
120cm
60cm
60cm
15cm
60cm
60cm
VOLUME 1
VOLUME 2VOLUME 2
VOLUME 0
C
F
CABINA
RECTÁNGULA
Distancia minima para instalar
la cabina
60cm
60cm
60cm
60cm
60cm
MIN
10cm
MAX
30cm
D D1
AGUA QUENTE
AGUA FRIA
PUNTO DE ESCOAMENTO (D=40mm)
POSSIVÉL PUNTO ESCOAMENTO
C
F
D
D1
