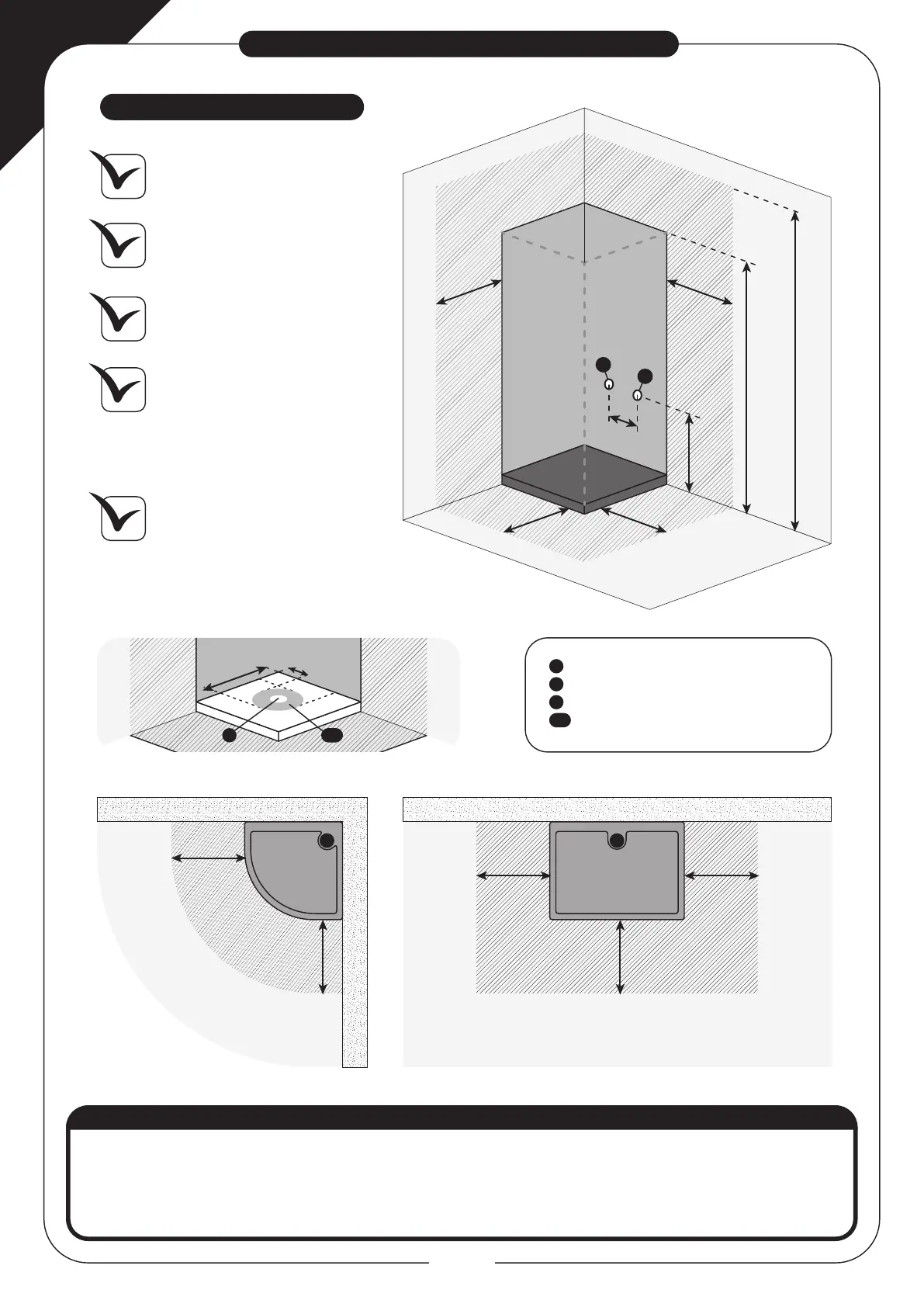

ANWEISUNGEN VOR DER INSTALLATION
DE
46
In Band 1 sollten sich keine
elektrischen Geräte befinden.
Kein Gerät oder elektrischer
Anschluss sollte weniger als 60 cm
von der Kabine entfernt sein
(Band 2).
Die für den Aufbau der Kabine
erforderliche Höhe muss
mindestens 2,25 m betragen.
Entwässerung: Das Entwässerungs-
gefälle muss 2 cm pro Meter
betragen, um den Wasserfluss zu
erleichtern.
Es wird empfohlen, die Evakuierung
mit Rohren mit 40 mm Durchmesser
fortzusetzen.
Denken Sie daran, während der
Installation einen Platz hinter der
Kabine zu lassen. Sie müssen
genügend Platz haben, um hinein-
zuschlüpfen und die Abflus-
sanschlüsse herzustellen.
INSTALLATIONSTIPPS
BAND 0: (IPX7) Es sind keine Elektrogeräte (Fön, Rasierer, Smartphone etc.) erlaubt.
BAND 1: (IPX5) Installation von Elektrogeräten mit sehr niedriger Spannung (TBTS 12V).
BAND 2: (IPX4) Alle installierten elektrischen Geräte müssen Klasse II sein und den CE-Normen entsprechen.
KABINE
1/4
KREIS
NF C 15-100 STANDARD
Mindestdistanz für die
installation der kabine
225cm
300
cm
120cm
60cm
60cm
15cm
60cm
60cm
VOLUME 1
VOLUME 2VOLUME 2
VOLUME 0
C
F
KABINE
RECHTECK
Mindestdistanz für die
installation der kabine
60cm
60cm
60cm
60cm
60cm
MIN
10cm
MAX
30cm
D D1
HEISSES WASSER
KALTES WASSER
ABFLUSSPUNKT (Diamètre=40mm)
MÖGLICHER ABFLUSSPUNKT
C
F
D
D1
