OM-157 066 Page 29
ST-802 288
. Hardware is common and
not available unless listed.
1
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
5
4

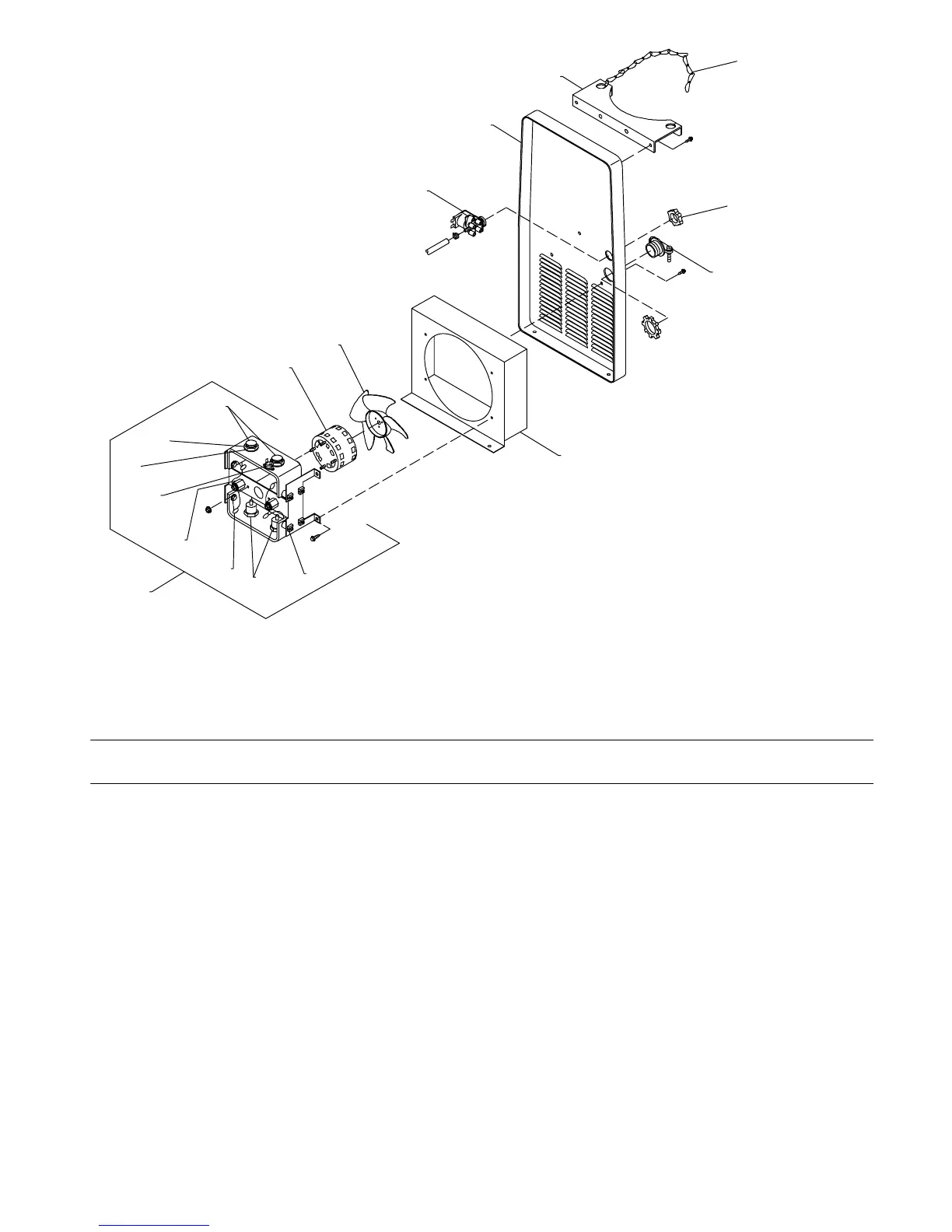

Figure 6-4. Panel, Rear w/Components
Description
Dia.
Mkgs.
Item
No.
Figure 6-4. Panel, Rear w/Components (Fig 6-1 Item 7)
Quantity
Part
No.
1 116 996 VALVE, 115 VAC 2way 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 143 810 PANEL, rear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 169 654 BRACKET, support tank 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 602 387 CHAIN, cyl racks 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 605 227 NUT, 750–14 knurled 1.68 dia x .41 h 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 178 126 CONNECTOR, clamp cable .690/1.070 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 152 627 BRACKET, mtg windtunnel 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 SR1 152 742 RECTIFIER, si diode (consisting of) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 152 862 GROMMET, SCR .250 panel hole .3 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 D3, D4 037 957 DIODE, rect 275A 300V RP DO-9 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 C1–C4 048 420 CAPACITOR, cer disc .01u 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 026 947 STAND-OFF, INSLU .250-20 X 1.0 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 TP1 171 600 THERMOSTAT, NC open 230F 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 605 886 WASHER, tooth .769 ID x 1.24 OD 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 605 884 NUT, .750-16 1.12 hex .44H stl plated 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 D1, D2 037 956 DIODE, rect 275A 300V SP DO-9 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 FM1 148 808 MOTOR, fan 230V 50/60 Hz 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 150 783 BLADE, fan 9.00 5wg 39 degree 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
