- 8 -
HANDLES SET UP
8

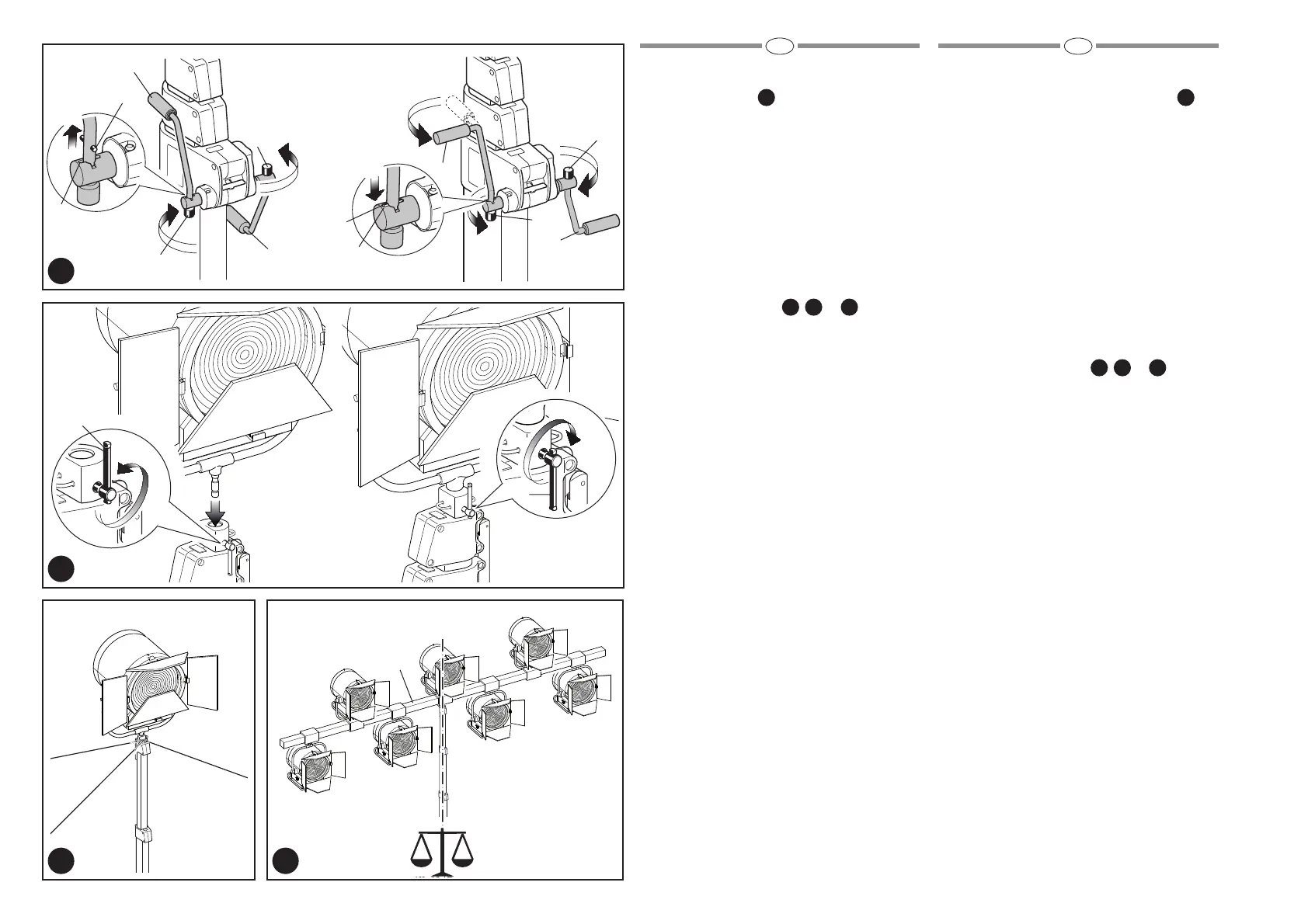

The stand is supplied with handles “X” turned
inwards.
Rotate the handles “X” into operation position by:
1) unlocking set screws “I” anticlockwise
2) raise the levers “X” in order to unhook the pin
“M” from the channel of the handle axle “R”
3) rotate handle “H” into operating position
4-5)
lock handle “H” in position by tightening set
screw “I” clockwise so pin “M” is secured into
the channel of the handle axle “R”.
LOADING THE STAND
9
10
&
11
Ensure the stand is in the working position,
levelled (vertical axe)
WARNING
Do NOT tilt the stand to load the equipment
Open locking screw “G” (fig. 9) before inserting
the spotlight spigot into the 1-1/8” (28 mm) socket
at the top of the stand. To secure in position lock
screw “G” (fig. 9).
On stands operating at heights in excess of 2,5 m
(98”) or in windy conditions, we recommend you
attach the safety brace cables (fig. 10) (supplied
with product)
All loads should be balanced especially when
using “T” bars etc. (fig. 11).
PREPARAZIONE DELLE MANOVELLE
8
Lo stativo è fornito con le manovelle “X” rivolte
all’interno.
Ruotare le manovelle “X” in posizione operativa:
1) sbloccare la vite di bloccaggio “I” in senso
antiorario
2) sollevare le leve “X” per sganciare il perno “M”
dalla sede sull’asse della manovella “R”
3) ruotare la manovella “H” in posizione
operativa
4-5) bloccare la manovella “H” in posizione
serrando la vite di bloccaggio “I” in senso
orario in modo che il perno “M” sia inserito
nell’apposita sede sull’asse della manovella
“R”.
CARICARE LO STATIVO
9
10
E
11
Verificare che lo stativo sia in posizione operativa,
livellato (sull’asse verticale)
AVVERTENZA
NON inclinare lo stativo per caricarlo di
equipaggiamenti
Allentare la vite di bloccaggio “G” (fig. 9) prima di
inserire lo spigot dell’illuminatore nell’attacco
femmina da 1-1/8” (28 mm) in cima allo stativo.
Per assicurarlo in posizione bloccare la vite “G”
(fig. 9).
Per altezze superiori ai 2,5 m (98”) o in presenza
di vento, si raccomanda di assicurare lo stativo
con funi di controventatura di sicurezza (fig.10)
(fornite col prodotto)
Tutti i carichi devono essere bilanciati, soprattutto
se si usano barre a T e simili (fig. 11)
8
9
G
X
X
X
X
R
R
I
I
I
G
M
M
I
1
1
1
2
3
2
3
4
5
5
GB I
10 11
T
