AVer VC520 Pro2 - Настенный Монтаж


Pусский -73

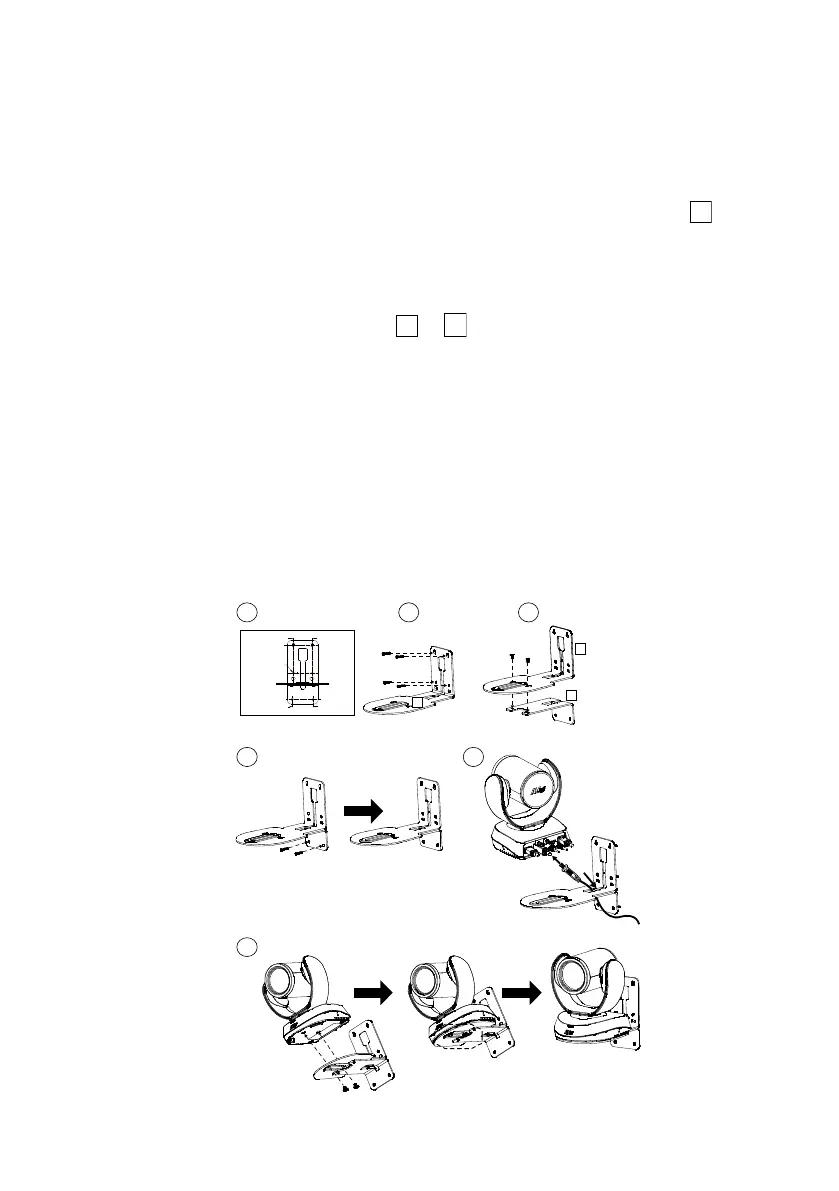

Настенный монтаж
1. С помощью прилагаемого сверлильного шаблона просверлите в стене крепежные отверстия
в месте крепления камеры.
2. С помощью винтов (не прилагаются) прикрепите к стене Г-образный кронштейн
A
.
3. [Примечание] Для цементной стены: Самонарезные винты M4 x 20 мм (4 шт.) +
пластиковые конические дюбели
Для деревянной стены: Самонарезные винты M4 x 20 мм (4 шт.)
4. Затем скрепите Г-образные кронштейны
A
+
B
двумя винтами (M4 x 8 мм, входят в
комплект поставки).
5. После сборки Г-образных кронштейнов, прикрепите нижний Г-образный кронштейн к стене с
помощью винтов (не прилагаются).
[Примечание] Для цементной стены: Самонарезные винты M4 x 20 мм (2 шт.) +
пластиковые конические дюбели
Для деревянной стены: Самонарезные винты M4 x 20 мм (2 шт.)
6. Пропустите кабели через отверстие в Г
-образном кронштейне и подключите их к
соответствующим разъемам камеры.
7. С помощью оставшихся винтов (1/4 дюйма - 20 L = 7,5 мм, из комплекта поставки) закрепите
камеру на Г-образных кронштейнах.
1 2 3
4 5
6
B
A
A
P/N: 303AU 340-AGR
46.00[1.81]
51.00[2.01]
Ø5.5 0[Ø0.2 2]
