AVG BOSTON - Page 9


IMPORTANT

• Unconduitrectangulairede3¼’’x10’’ouunconduitrondde6"(tous2conformespour cettehotteet
vendusséparément)doitêtreutilisépourmaintenirl'efficacitémaximaledudébitd'air.

• Utilisez toujours des conduits en métal / aluminium rigide pou r maximiser  le débit d'air lors de la
connexionauconduitfourni.



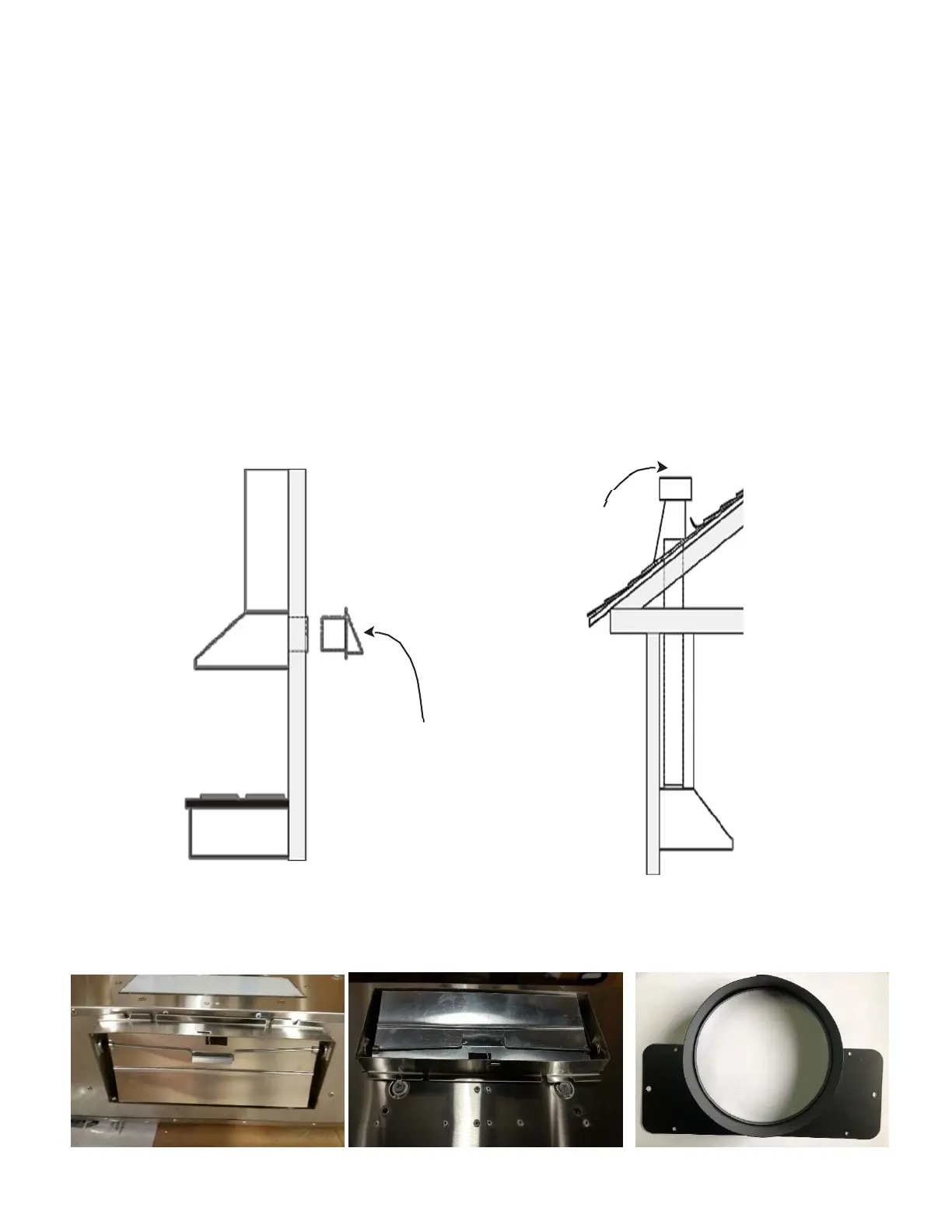

MÉTHODESD’ÉVACUATION
SCHÉMASD’INSTALLATION

•Planifiezlecircuitd’évacuationversl’extérieur.L’évacuationnepeutseterminerqueparletoitoule
murseulement.Pourévacueràtraversunmur,uncoudeà90°peutêtrenécessaire.

 Cette hotte est conçue pour une évacuation verticale à l'aide d'un adaptateur d'évacuation rond ou
rectangulaire mais peut être convertie pour une évacuation horizontale en remplaçant l'adaptateur
d'éventrondparunadaptateurrectang ulairederrièrelahotte. 
Voirlesdeuxoptionsillustréesci‐dessous
: 

Option1:
Option2:
Capuchon
detoit
Capuchonmural
9
Type 1:
3¼’’x10’’adaptateurrectangulaireà
l’arrièredelahotte.
Type 2:
3¼’’x10’’adaptateurrectangulairesu
r
ledessusdelahotte.
Type 3:
Adaptateurrondde6’’surledessusde
lahotte.
