AVIRE Memcom+ - Page 19

19

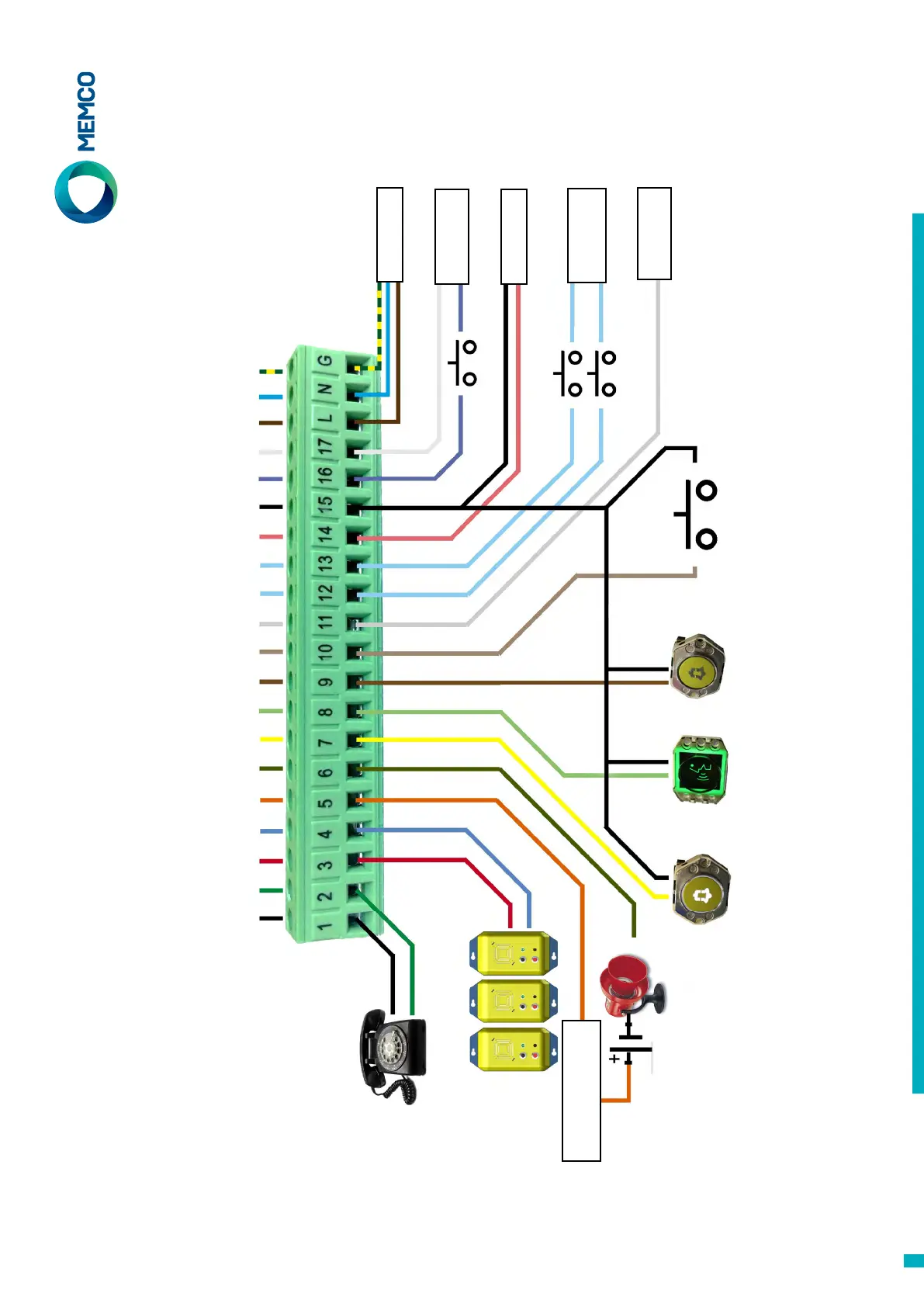

Installation Schaltplan Anschluss an ein proprietäres System? Ob Sie das Memcom
+
an einen Alarmknopf oder an Piktogramme eines bereits installierten Aufzugs anschließen oder in ein Aufzugsüberwachungs-System integrieren möchten, wir
können helfen. Wir haben Schaltpläne, die erklären, wie das Gerät in bestehende Verkabelungen eingeschleift wird. Ein geschultes Techniker-Team sorgt dafür, dass die Installation klar und einfach ist.
Die Farben der Telefonkabel
können je nach Standort
unterschiedlich sein. Ziehen Sie
den jeweiligen Schaltplan vor
Ort zu Rate.
MPS-Stationen (492 021) werden parallel geschaltet
0V 0V 0V
Alarmlicht Sprechen Licht Alarmknopf
Alarmende
(Voreinstellung) N/O
* nicht erforderlich für 453 001 24VDC TOC 453 000 24VDC nur COP 453 010 24VDC nur COP
0V
PSTN (GSM Tip)
PSTN (GSM Ring)
MPS
MPS
Sirene (Relais)
Sirene (Relais)
Alarm Piktogramm (+)
Sprechen Piktogramm (+)
Alarmknopf
Alarmende
Common/technischer Eingang 1
Aufzugsstatus (5-24VDC)/technischer Eingang 1
24VDC
0VDC
Servicezähler (+)/technischer Eingang 2
Servicezähler (-)/technischer Eingang 2
230VAC Außenleiter
Türlter (5-24VDC)
230VAC Neutralleiter
Earth
Türlter
Aufzugsstatus
90-230VAC* Eingang
Servicezähler
12-230VAC/DC
24VDC Eingang
5-24VDC Eingang
Common Eingang
12 & 13
Stromversorgung für
externe Sirene
Voreinstellung N/O
