AVIRE Memcom+ - Instalación

34

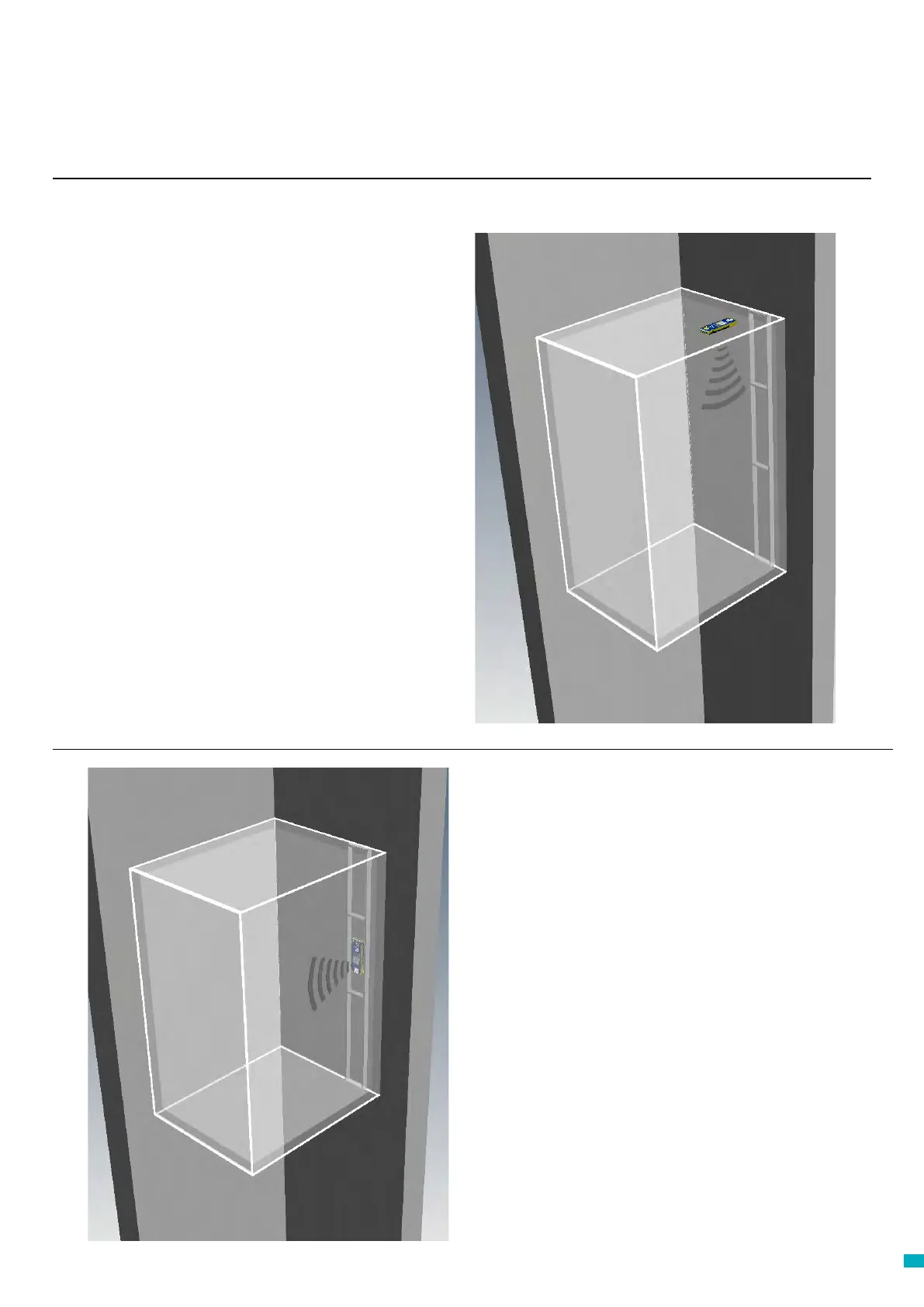

Versión para Techo de cabina (TOC) 453 211
Versión para detrás de botonera (COP)
453 200 /201
1. Usando los tornillos suministrados, instale la unidad
Memcom
+
en el techo de la cabina del ascensor. No se
deben quitar las patas de goma porque esto puede crear
interferencias.
2. Conecte la línea telefónica, el pulsador de alarma del
ascensor y cualquier otro accesorio requerido de acuerdo
con los diagramas eléctricos que se muestran en la página
4 de esta guía.
3. El micrófono externo Memcom
+
TOC 4m deberá ser
instalado en la botonera o en lo alto de la cabina como
por ejemplo un techo falso o una salida de ventilación. Es
posible que se necesite realizar una prueba para denir la
ubicación óptima del micrófono.
4. Siempre se debe conectar primero la toma a tierra
antes de aplicar la alimentación 90-230VAC
No se requiere toma a tierra para conectarlo a 24VDC.
Conecte primero 0VDC si el suministro a 24VDC no está
apagado.
1. Como paso inicial, instale la unidad Memcom
+
detrás de
la botonera de la cabina del ascensor.
2. Conecte la línea telefónica, el pulsador de alarma del
ascensor y cualquier otro accesorio que se requiera.
3. No se requiere la toma a tierra para la conexión a
24VDC. Conecte primero 0VDC si el suministro a 24VDC
no está apagado.
Instalación
