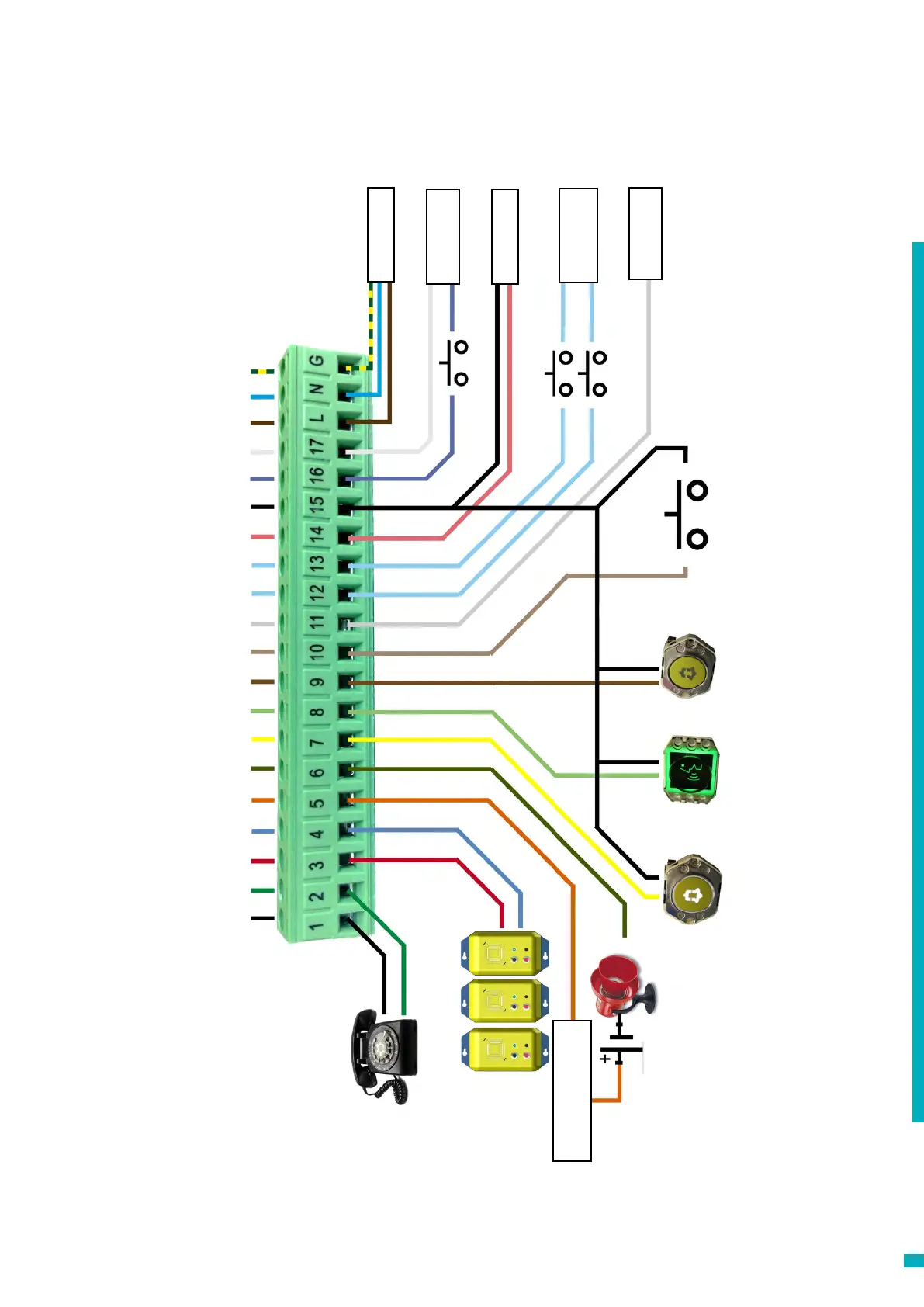

Instalación Diagrama eléctrico ¿Conexión en un sistema patentado? Tanto si está intentando conectar un botón de alarma o unos pictogramas ya instalados en un ascensor, como intentando integrar la unidad Memcom en un sistema de monitorización del ascensor, podemos ayudarle. Disponemos de diagramas de conexión para explicar como conectarlos, de conjuntos de cables preparados para conectar a marcas especícas y de un equipo técnico de soporte que asegura que su instalación sea sencilla y cómoda.
Los colores del cable del
teléfono varían según el sitio,
por lo tanto, verique los
diagramas eléctricos locales.
Estaciones MPS (492 021)
conectadas en paralelo
0V 0V 0V
Luz de alarma
Fin de alarma
(Optativo) N/O
* No requerido para 453 001 24V DC TOC 453 000 24V DC sólo COP 453 010 24V DC sólo COP
0V
RTC/PSTN o GSM Tip
RTC/PSTN o GSM Ring
MPS
MPS
Sirena (Relé)
Sirena (Relé)
Pictograma de alarma activada (+)
Pictograma de llamada en curso (+)
Botón de alarma
Fin de alarma
Entrada común/técnica 1
Estado del ascensor (5-24VDC)/Entrada técnica 1
24VDC
0VDC
Contador de servicio (+)/Entrada técnica 2
Contador de servicio (-)/Entrada técnica 2
230VAC Fase
Filtro de puerta (5-24VDC)
230VAC Neutro
Tierra
Filtro de puerta
Estado del ascensor
Entrada 90-230VAC*
Contador de servicio
12-230VAC/DC
Entrada 24VDC
Entrada 5-24VDC
Entrada común
12 y 13
Fuente de alimentación de
la sirena externa
Botón de
alarma (por
defecto N/O)
Luz de llamada
en curso
