CONNEXION ET CONFIGURATION
13
3) Connexion de l’alimentation
Reliez la caméra à l’alimentation d’énergie indiquée et assurez vous qu’elle est
fournie en alimentation électrique.
2.2.2 Connexion d’une caméra PTZ (Pour modèle sélectionné seulement)
La description suivante utilise la caméra PTZ de notre marque comme exemple.
Pour que les réglages du DVR contrôle la caméra PTZ, veuillez vous référer à
« réglages de la caméra 5.5 PTZ » à la page 28. Pour plus de détails sur le contrôle et
l’opération de la caméra PTZ, Veuillez vous référer à son propre manuel d’utilisation.

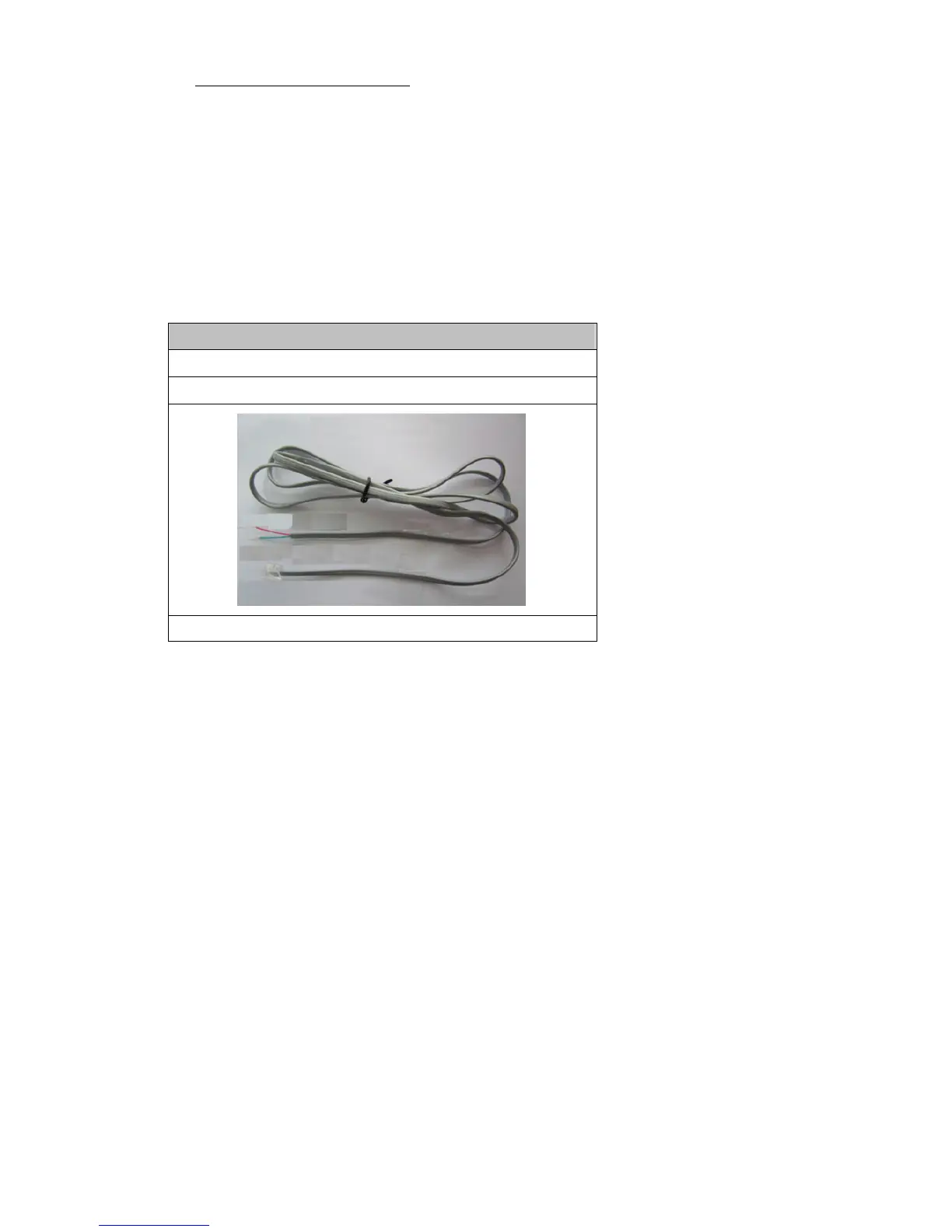

Câble RJ11
RS485-A: Fil rouge
RS485-B: Fil vert
Le câble RJ11 n’est pas fourni dans la boîte vendue.
ÉTAPE 1 : Utilisez un câble RJ11 avec une bonne longueur pour la connexion.
Des connecteurs RJ11 différents peuvent avoir des câblages différents, et la
connexion peut être différente. SI vous n’arrivez pas à contrôler le DVR
après l’avoir connecté, essayez d’inverser le câble RJ11 avec le DVR.
ÉTAPE 2 : Enlever une extrémité de la gaine d’isolation du câble RJ11.
Enlevez une extrémité de la gaine d’isolation du câble RJ11 pour trouver les
fils RS485-A et RS485-B, et enlevez la gaine d’isolation pour révéler les fils
du câble pour continuer les connexions.
ÉTAPE 3 : Tordre les fils RS485-A et RS485-B de du câble RJ11 avec ceux de la
caméra dôme rapide.
Tordez les fils RS485-A (rouge) et RS485-B (vert) du câble RJ11 vers les fils
RS485-A (marron) et RS485-B (orange) de la caméra dôme rapide. Pour
protéger les fils des câbles, utilisez un ruban d’isolation pour couvrir les fils
tordus.
ÉTAPE 4 : Connecter l’autre extrémité du câble RJ11 au DVR.
Soudez le fil RS485-A (rouge) et le fil RS485-B (vert) du câble RJ11 sur les
broches correspondantes du connecteur D-Sub optionnel.
Ligne RJ11
ROUGE (RS485-A)
VERT (RS485-B)
Connecteur RJ11
