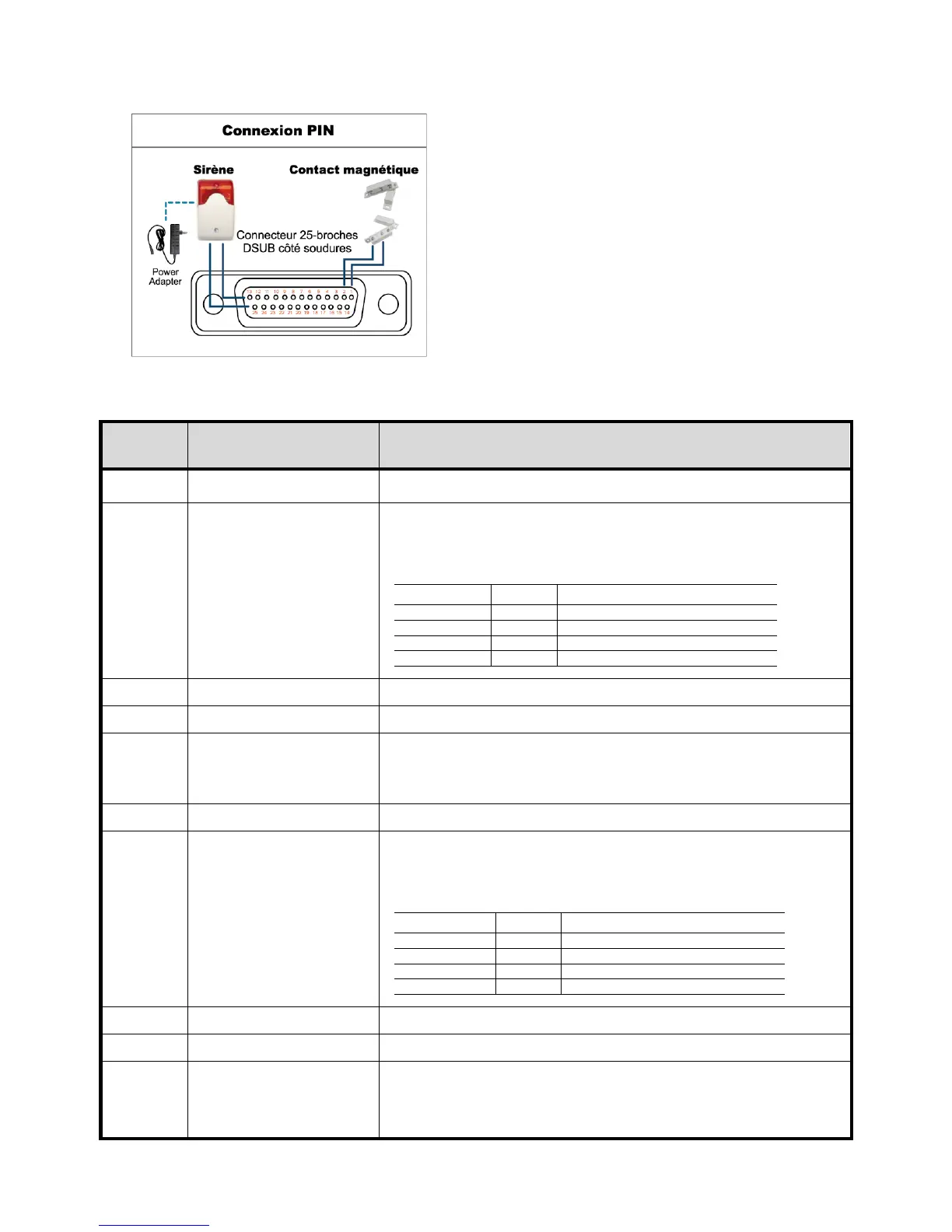

ANNEXE 6 CONFIGURATION PIN
59
Pour les modèles 8 CH
Sirène :
lorsque le DVR se déclenche par une alarme ou
un mouvement, le COM se connecte sur NO
(NON) et la sirène commence à hurler et le flash à
clignoter.
Contact magnétique :
Lorsque le contact magnétique est ouvert,
l’alarme est déclenchée et l’enregistrement est en
marche.
* Le connecteur D-Secondaire affiché ci-dessus est facultatif.
BROCHE
FONCTION DESCRIPTION
1
MASSE
MASSE
2~5
ENTRÉE ALARME
Branchez le connecteur ENTRÉE ALARME (BROCHE 2 - 5) et la
MASSE (BROCHE 1) avec les câbles. Une fois que l’alarme se
déclenche, le DVR commence l’enregistrement et le buzzer se met en
marche.
BROCHE Alarme Canal vidéo correspondant
BROCHE 2 1 CH1
BROCHE 3 3 CH3
BROCHE 4 5 CH5
BROCHE 5 7 CH7
*3
6 ~ 11
BROCHE DÉSACTIVÉE
sans objet
12
RS485-A
13
N° ALERTE EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais
lorsqu’une quelconque alarme est déclenchée, COM se connecte à
NON.
Attention : La restriction de tension est de 24VCC 1A.
14
BROCHE DÉSACTIVÉE
sans objet
15~18
ENTRÉE ALARME
Branchez le connecteur ENTRÉE ALARME (BROCHE 15 – 18) et la
MASSE (BROCHE 1) avec les câbles. Une fois que l’alarme se
déclenche, le DVR commence l’enregistrement et le buzzer se met en
marche.
BROCHE Alarme Canal vidéo correspondant
BROCHE 15 2 CH2
BROCHE 16 4 CH4
BROCHE 17 6 CH6
BROCHE 18 8 CH8
*
19~23
BROCHE DÉSACTIVÉE
sans objet
24
RS485-B
25
COM ALERTE EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais
lorsqu’une quelconque alarme est déclenchée, COM se connecte à
NON.
Attention : La restriction de tension est de 24VCC 1A.
