APPENDICE 6 CONFIGURAZIONE PIN
52
‧ Per il modello 8 CAN
Allarme:

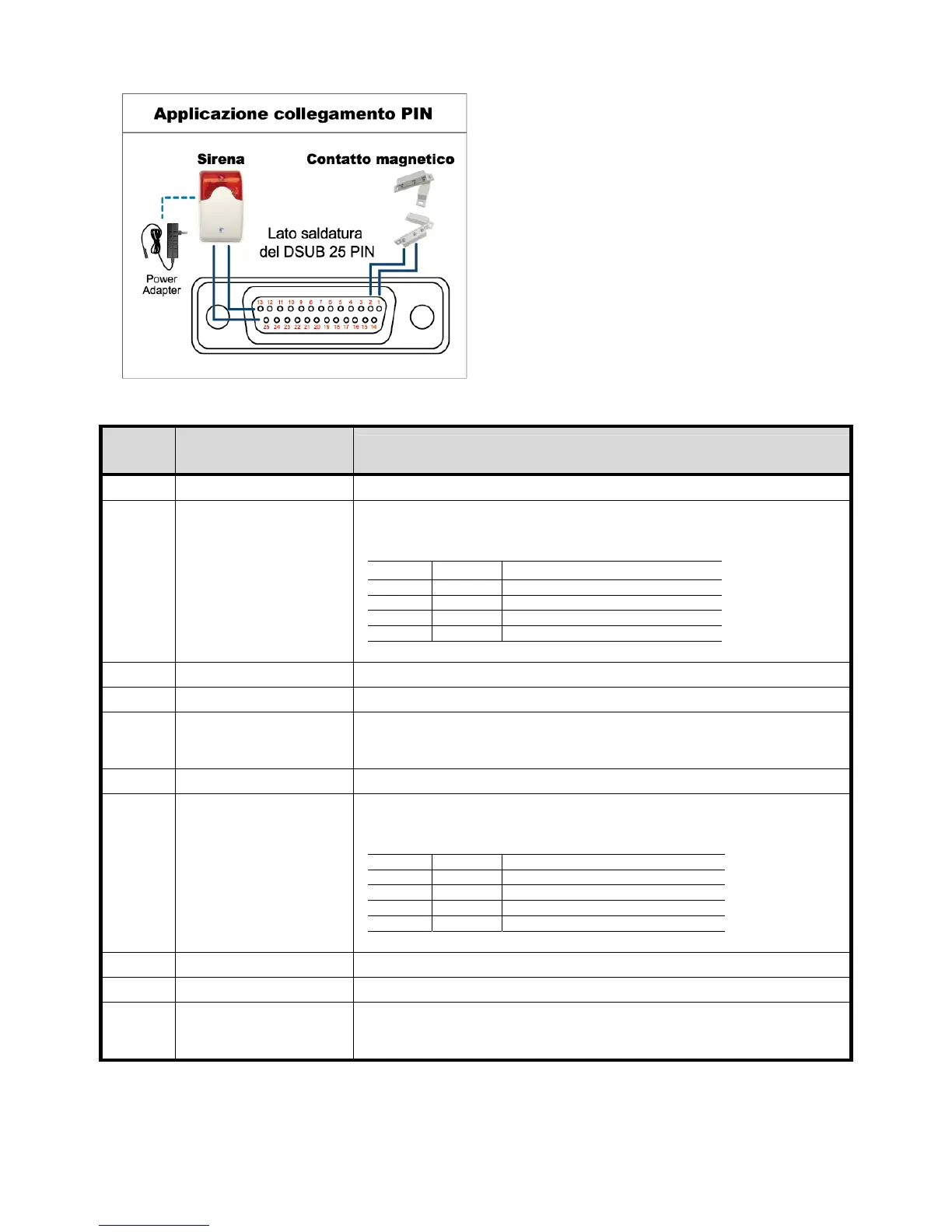

Quando il DVR è attivato dall’allarme o dal
movimento, la porta COM si collega con l’NO
e l’allarme viene avviato e la luce
stroboscopica inizia a girare e lampeggiare.
* Il connettore D-Sub mostrato in precedenza è optional.
Contatto magnetico:
Quando il contatto magnetico è aperto, si
attiverà l’allarme e la registrazione si avvierà.
PIN FUNZIONE
DESCRIZIONE
1
GND TERRA
2~5
INGRESSO ALLARME
Collegare l’INPUT ALLARME (PIN 2—5) e il connettore GND (PIN 1) con i
fili. Una volta fatto scattare l’allarme, il DVR inizierà la registrazione e
l’allarme si attiverà.
PIN Allarme Canale video corrispondente
PIN 2 1 CAN 1
PIN 3 3 CAN 3
PIN 4 5 CAN 5
PIN 5 7 CAN 7
*
6 ~ 11
PIN SPENTO ND
12
RS485-A
13
N.ALLARME ESTERNO.
In condizioni normali, COM si disconnetta senza NO, ma quando viene
fatto scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
14
PIN SPENTO ND
15~18
INGRESSO ALLARME
Collegare l’INPUT ALLARME (PIN 15—18) e il connettore GND (PIN 1)
con i fili. Una volta fatto scattare l’allarme, il DVR inizierà la registrazione e
l’allarme si attiverà.
PIN Allarme Canale video corrispondente
PIN 15 2 CAN 2
PIN 16 4 CAN 4
PIN 17 6 CAN 6
PIN 18 8 CAN 8
*
19~23
PIN SPENTO ND
24
RS485-B
25
COM ALLARME
ESTERNO
In condizioni normali, COM si disconnetta senza NO, ma quando viene
fatto scattare l'allarme, COM si collega con NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
