Монтаж, электрическое подключение и
запуск может провести только
обученный персонал в соответствии с
действующими нормами.

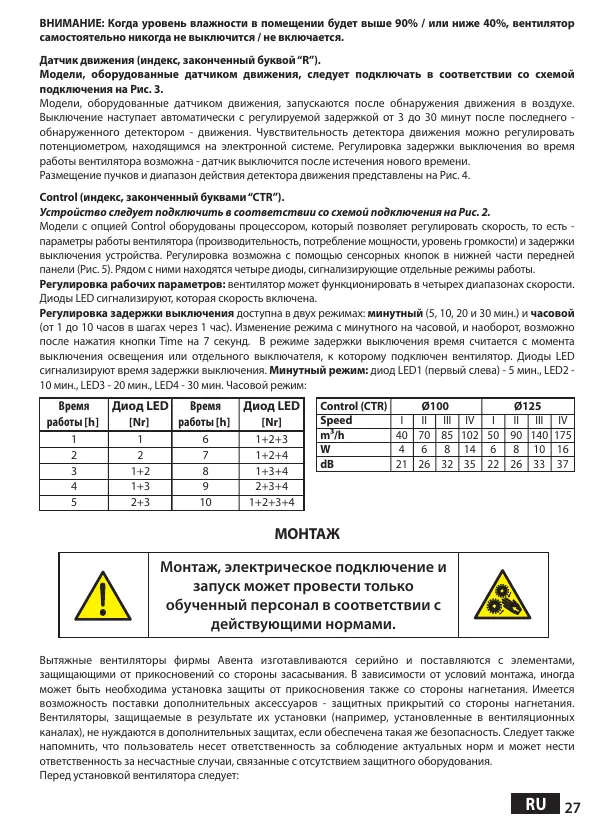

ВНИМАНИЕ: Когда уровень влажности в помещении будет выше 90% / или ниже 40%, вентилятор
самостоятельно никогда не выключится / не включается.
Датчик движения (индекс, законченный буквой “R”).
Модели, оборудованные датчиком движения, следует подключать в соответствии со схемой
подключения на Рис. 3.
Модели, оборудованные датчиком движения, запускаются после обнаружения движения в воздухе.
Выключение наступает автоматически с регулируемой задержкой от 3 до 30 минут после последнего -
обнаруженного детектором - движения. Чувствительность детектора движения можно регулировать
потенциометром, находящимся на электронной системе. Регулировка задержки выключения во время
работы вентилятора возможна - датчик выключится после истечения нового времени.
Размещение пучков и диапазон действия детектора движения представлены на Рис. 4.
Control (индекс, законченный буквами “CTR”).
Устройство следует подключить в соответствии со схемой подключения на Рис. 2.
Модели с опцией Control оборудованы процессором, который позволяет регулировать скорость, то есть -
параметры работы вентилятора (производительность, потребление мощности, уровень громкости) и задержки
выключения устройства. Регулировка возможна с помощью сенсорных кнопок в нижней части передней
панели (Рис. 5). Рядом с ними находятся четыре диоды, сигнализирующие отдельные режимы работы.
Регулировка рабочих параметров: вентилятор может функционировать в четырех диапазонах скорости.
Диоды LED сигнализируют, которая скорость включена.
Регулировка задержки выключения доступна в двух режимах: минутный (5, 10, 20 и 30 мин.) и часовой
(от 1 до 10 часов в шагах через 1 час). Изменение режима с минутного на часовой, и наоборот, возможно
после нажатия кнопки Time на 7 секунд. В режиме задержки выключения время считается с момента
выключения освещения или отдельного выключателя, к которому подключен вентилятор. Диоды LED
сигнализируют время задержки выключения. Минутный режим: диод LED1 (первый слева) - 5 мин., LED2 -
10 мин., LED3 - 20 мин., LED4 - 30 мин. Часовой режим:
МОНТАЖ
Вытяжные вентиляторы фирмы Авента изготавливаются серийно и поставляются с элементами,
защищающими от прикосновений со стороны засасывания. В зависимости от условий монтажа, иногда
может быть необходима установка защиты от прикосновения также со стороны нагнетания. Имеется
возможность поставки дополнительных аксессуаров - защитных прикрытий со стороны нагнетания.
Вентиляторы, защищаемые в результате их установки (например, установленные в вентиляционных
каналах), не нуждаются в дополнительных защитах, если обеспечена такая же безопасность. Следует также
напомнить, что пользователь несет ответственность за соблюдение актуальных норм и может нести
ответственность за несчастные случаи, связанные с отсутствием защитного оборудования.
Перед установкой вентилятора следует:
Время Диод LED Время Диод LED
работы [h] [Nr] работы [h] [Nr]
1 1 6 1+2+3
2 2 7 1+2+4
3 1+2 8 1+3+4
4 1+3 9 2+3+4
5 2+3 10 1+2+3+4
Control (CTR) Ø100 Ø125
Speed I II III IV I II III IV
m³/h 40 70 85 102 50 90 140 175
W 4 6 8 14 6 8 10 16
dB 21 26 32 35 22 26 33 37
27
RU
