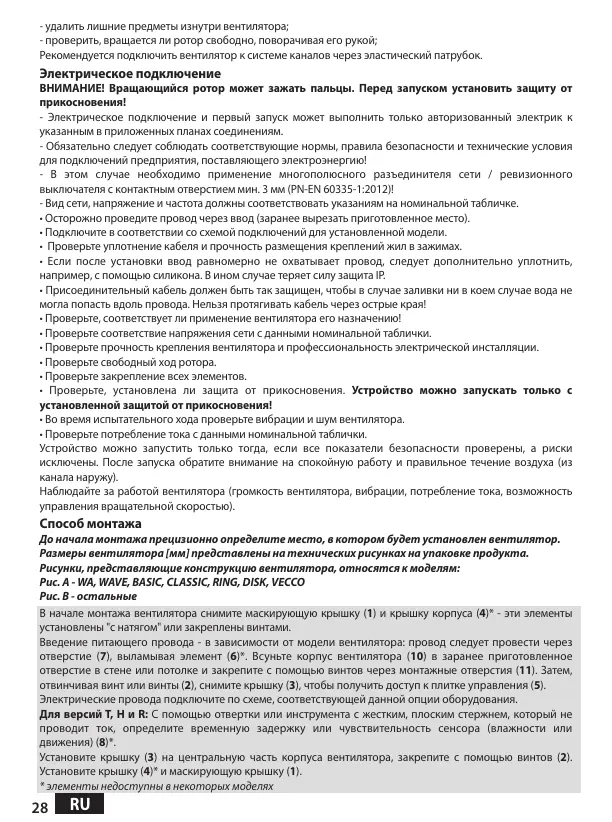

- удалить лишние предметы изнутри вентилятора;
- проверить, вращается ли ротор свободно, поворачивая его рукой;
Рекомендуется подключить вентилятор к системе каналов через эластический патрубок.
Электрическое подключение
ВНИМАНИЕ! Вращающийся ротор может зажать пальцы. Перед запуском установить защиту от
прикосновения!
- Электрическое подключение и первый запуск может выполнить только авторизованный электрик к
указанным в приложенных планах соединениям.
- Обязательно следует соблюдать соответствующие нормы, правила безопасности и технические условия
для подключений предприятия, поставляющего электроэнергию!
- В этом случае необходимо применение многополюсного разъединителя сети / ревизионного
выключателя с контактным отверстием мин. 3 мм (PN-EN 60335-1:2012)!
- Вид сети, напряжение и частота должны соответствовать указаниям на номинальной табличке.
• Осторожно проведите провод через ввод (заранее вырезать приготовленное место).
• Подключите в соответствии со схемой подключений для установленной модели.
• Проверьте уплотнение кабеля и прочность размещения креплений жил в зажимах.
• Если после установки ввод равномерно не охватывает провод, следует дополнительно уплотнить,
например, с помощью силикона. В ином случае теряет силу защита IP.
• Присоединительный кабель должен быть так защищен, чтобы в случае заливки ни в коем случае вода не
могла попасть вдоль провода. Нельзя протягивать кабель через острые края!
• Проверьте, соответствует ли применение вентилятора его назначению!
• Проверьте соответствие напряжения сети с данными номинальной таблички.
• Проверьте прочность крепления вентилятора и профессиональность электрической инсталляции.
• Проверьте свободный ход ротора.
• Проверьте закрепление всех элементов.
• Проверьте, установлена ли защита от прикосновения. Устройство можно запускать только с
установленной защитой от прикосновения!
• Во время испытательного хода проверьте вибрации и шум вентилятора.
• Проверьте потребление тока с данными номинальной таблички.
Устройство можно запустить только тогда, если все показатели безопасности проверены, а риски
исключены. После запуска обратите внимание на спокойную работу и правильное течение воздуха (из
канала наружу).
Наблюдайте за работой вентилятора (громкость вентилятора, вибрации, потребление тока, возможность
управления вращательной скоростью).
Способ монтажа
До начала монтажа прецизионно определите место, в котором будет установлен вентилятор.
Размеры вентилятора [мм] представлены на технических рисунках на упаковке продукта.
Рисунки, представляющие конструкцию вентилятора, относятся к моделям:
Рис. A - WA, WAVE, BASIC, CLASSIC, RING, DISK, VECCO
Рис. B - остальные
В начале монтажа вентилятора снимите маскирующую крышку (1) и крышку корпуса (4)* - эти элементы
установлены "с натягом" или закреплены винтами.
Введение питающего провода - в зависимости от модели вентилятора: провод следует провести через
отверстие (7), выламывая элемент (6)*. Всуньте корпус вентилятора (10) в заранее приготовленное
отверстие в стене или потолке и закрепите с помощью винтов через монтажные отверстия (11). Затем,
отвинчивая винт или винты (2), снимите крышку (3), чтобы получить доступ к плитке управления (5).
Электрические провода подключите по схеме, соответствующей данной опции оборудования.
Для версий T, H и R: С помощью отвертки или инструмента с жестким, плоским стержнем, который не
проводит ток, определите временную задержку или чувствительность сенсора (влажности или
движения) (8)*.
Установите крышку (3) на центральную часть корпуса вентилятора, закрепите с помощью винтов (2).
Установите крышку (4)* и маскирующую крышку (1).
* элементы недоступны в некоторых моделях
