1. TEMOIN DU MODE ATTENTE : Permet de vérifier l'état du
décodeur, le témoin DEL vert s'allume en vert lorsque le décodeur
est en marche, celui-ci s'allume en rouge lorsque le mode Attente
du décodeur est activé.
2. CAPTEUR DE TELECOMMANDE INFRAROUGE: Reçoit le
signal de la télécommande.
3. Prise USB (en option) : utilisée pour connecter un périphérique
USB 2.0.Remarque : les récepteurs ne comportent pas tous une
prise USB.

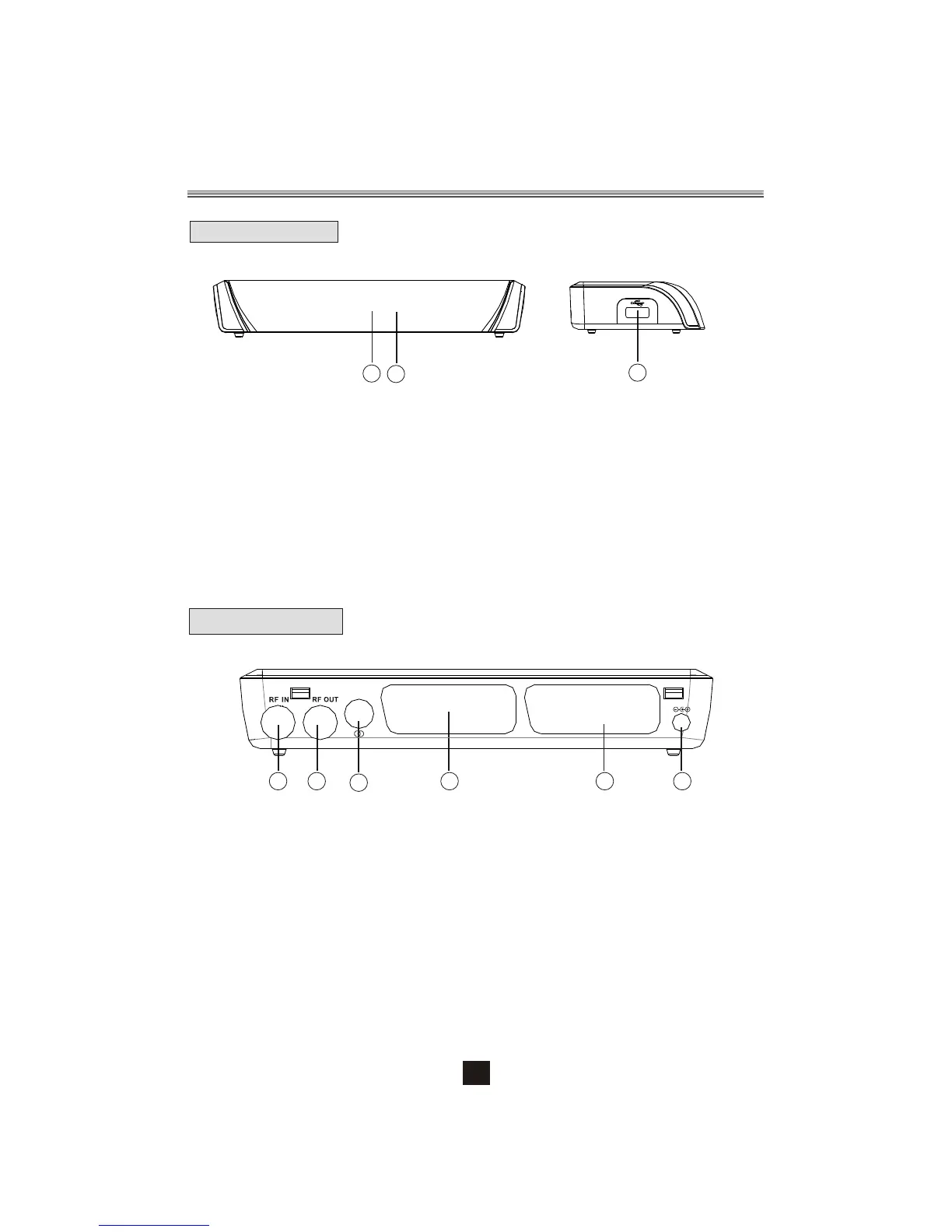

2. Face Arrière
1.Face Avant
1. ENTREE RF: Connecter le câble d'antenne à cette prise..
2.BOUCLE RF: Permet de transférer le signal RF vers votre TV ou
un autre système vidéo comme un magnétoscope.
3. Connecteur audio COAXIAL : Raccordez ce connecteur au
connecteur d'entrée audio coaxial de votre système audio surround.
4. Magnétoscope/Péritel : Raccordez ce connecteur à votre
lecteur DVD ou autre système vidéo.
5. PERITEL TV: Connecter la TV à cette prise en utilisant un câble
péritel (non fourni).
6. CÂBLE D'ALIMENTATION: Branchement de l'alimentation
principale.
1 2
3
4
EXT 2 AUX
EXT 1 TV
5V
5 6
2
3
1
:90X128mm
