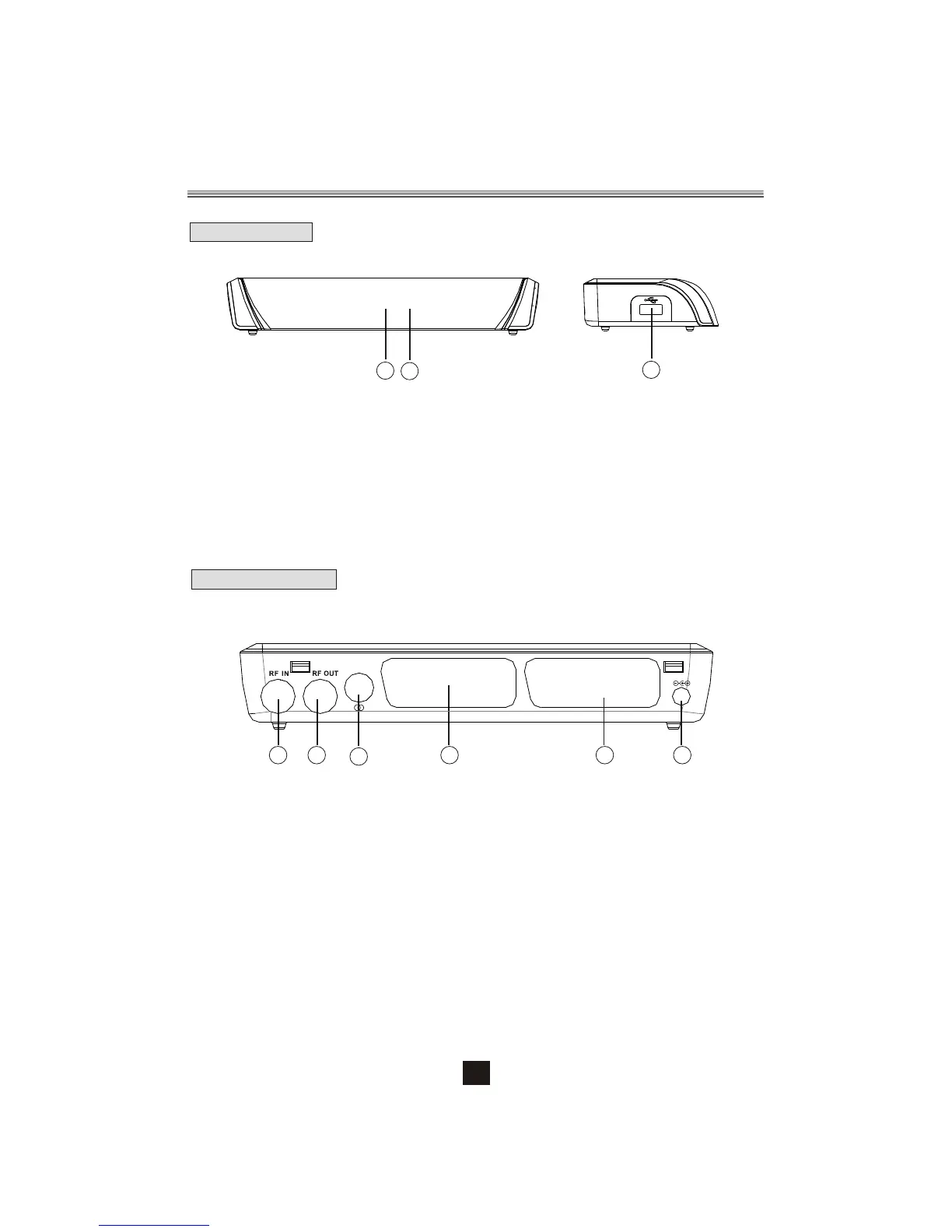

AXIL RT 0197 - Illustrazione Pannello

1
1. Pannello Frontale
1. Antenna in: Usato per connettere l’antenna per la ricezione del
segnale.
2. RF Loop through: Questo connettore è utilizzato per permettere
il passaggio RF ad un altro sistema video.
3. COAXIAL: Utilizzare questa presa per connettere il proprio impianto
audio surround.
4. VCR SCART: Utilizzare questa presa per connettere un lettore DVD
oppure un'altra sorgente video.
5. Interfaccia scart: connettere al sistema TV direttamente o tramite
il cavo scart se necessario.
6. DC IN 5V: Usato per connettere l’adattatore 5V.
1Pannello posteriore
1. INDICATORE STANDBY: Indica lo stato del Decoder. Il LED verde indica
che l'apparecchio è acceso. Quando, invece, il decoder è in standby il LED
apparirà di colore rosso.
2. Sensore IR: Riceve gli impulsi dal telecomando.
3. PRESA USB (Opzionale): Utilizzata per collegare un dispositivo USB 2.0
esterno
Nota: Non tutti i ricevitori sono dotati di Presa USB.
1 2
3
4
EXT 2 AUX
EXT 1 TV
5V
5 6
2
3
1
