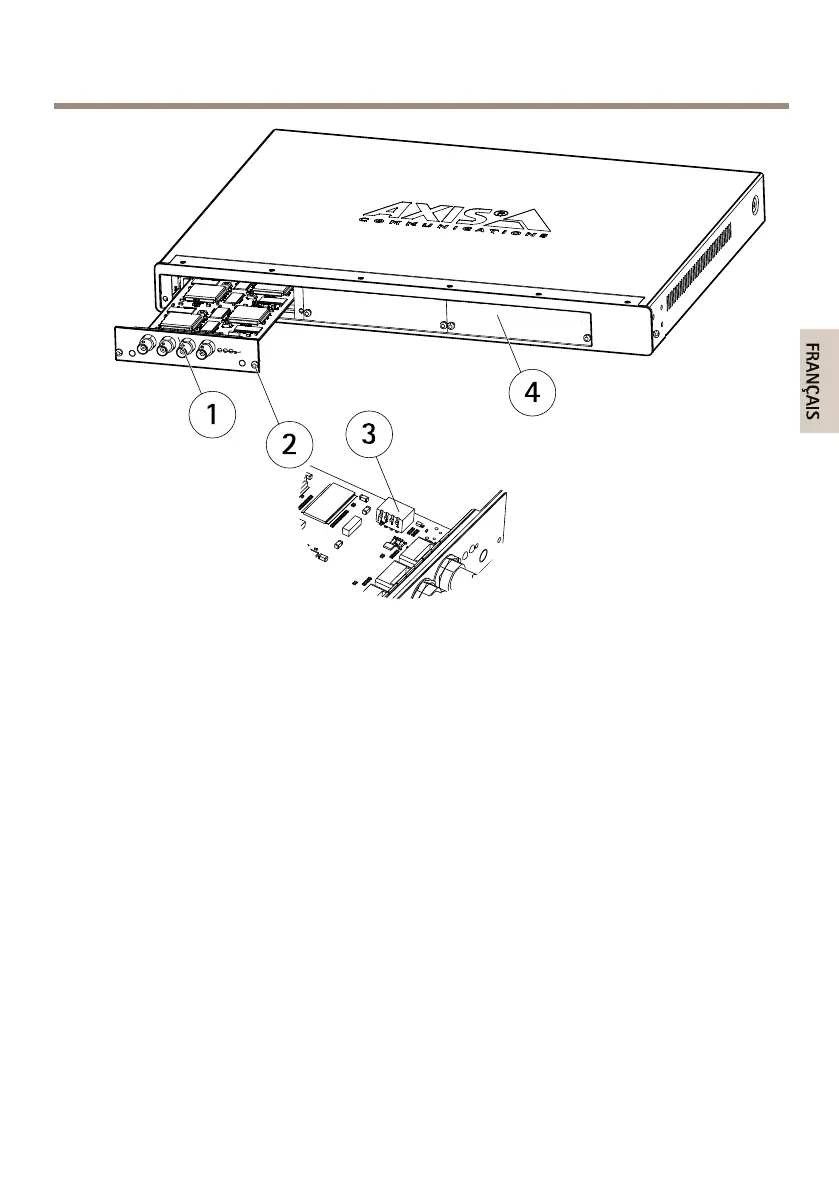

AXIS2911UVideoServerRack
1
2
3
4
1
Serveurvidéoàlames
2
Vis
3
CommutateurDIP
4
Couvercledepanneauavant
Branchementduconnecteurpourterminauxd'E/S
Pourconnaîtrelesconnecteursderechangecompatibles,contactezhttp://www.phoenixcontact.com,
enindiquantlaréférence:MC1.5/12-ST-3.81(art.n°1803675).
Pourbrancherdesappareilsd'entrée/sortieauconnecteurpourterminauxd'E/S,procédezcomme
suit:
Selonlalameutiliséedansl'installation,consultezpage24oupage26.
1.Envousreportantauxtableauxci-dessus,desserrezlesviscorrespondantessurledessus
delabrochedublocconnecteurvert.
2.Poussezlecâbledansleblocconnecteur,puisxez-leenresserrantlavis.
3.Unefoistouslesappareilsbranchés,poussezleblocconnecteurdansleconnecteurpour
terminauxdupanneauarrièredurackdeserveurvidéo.
