AXISビデオサーバーラックでは、3つのAxisブレードビデオサーバーを装着できま
す。ブレードを装着するスロットは、正面から見て左から右に1～3の番号が付いて
います。背面パネルにある各スロットのI/Oコネクタにも番号が付いています。
注 注
注
記 記
記
Axisビデオサーバーラックの空きスロットを開放したままにすることはでき
ません。すべての空きスロットに、フロントパネルカバーを取り付ける必
要があります。

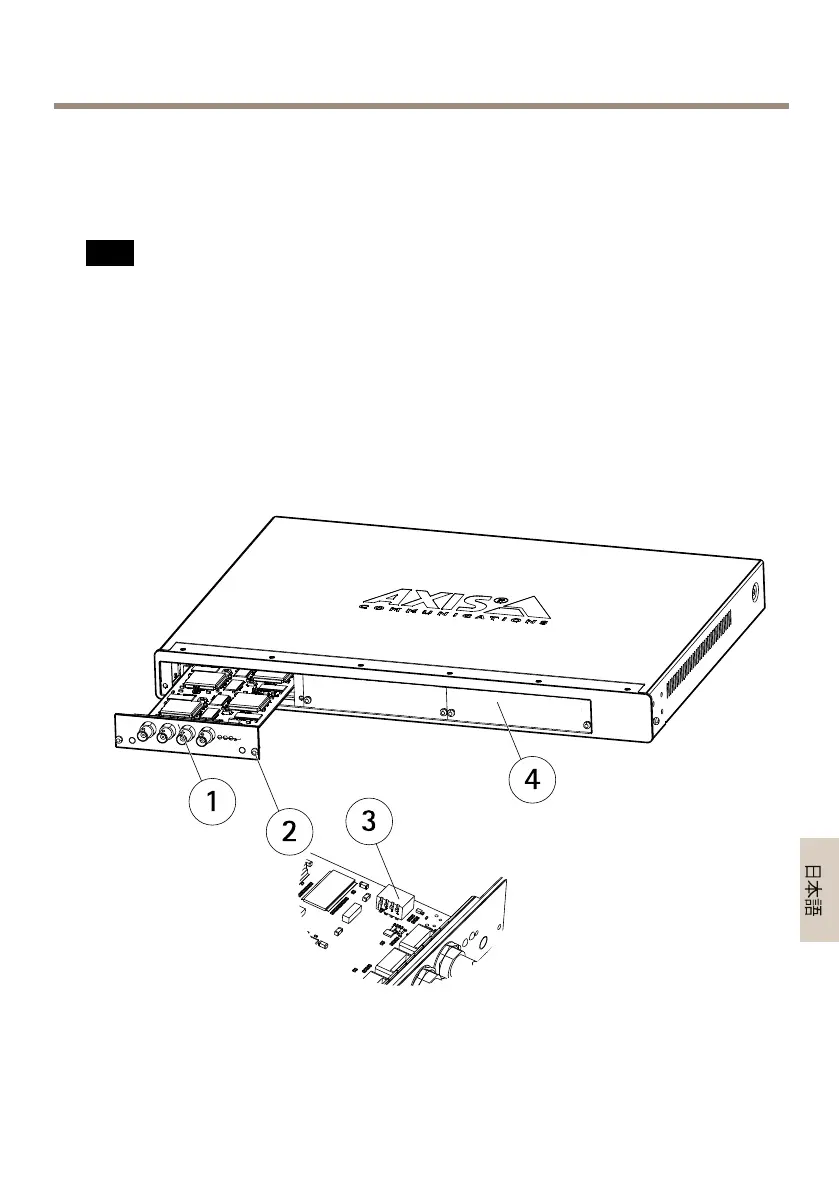

1.ビデオサーバーを装着したいスロットのフロントパネルカバーを外しま
す。外すには、カバーの両サイドのネジを緩めます。
2.ガイドを使用して、ビデオサーバーを装着します。ライン終端を設定する
ディップスイッチが上端に見えます。
3.フロントパネルカバーを固定していたネジを使用して、ビデオサーバーを
取り付けます。
1
2
3
4
1
ブ レ ー ド ビ デ オ サ ー バ ー
2
ネ ジ
3
DIP ス イ ッ チ
