Seite 38 AXIS P1355/P1357 Installationsanleitung

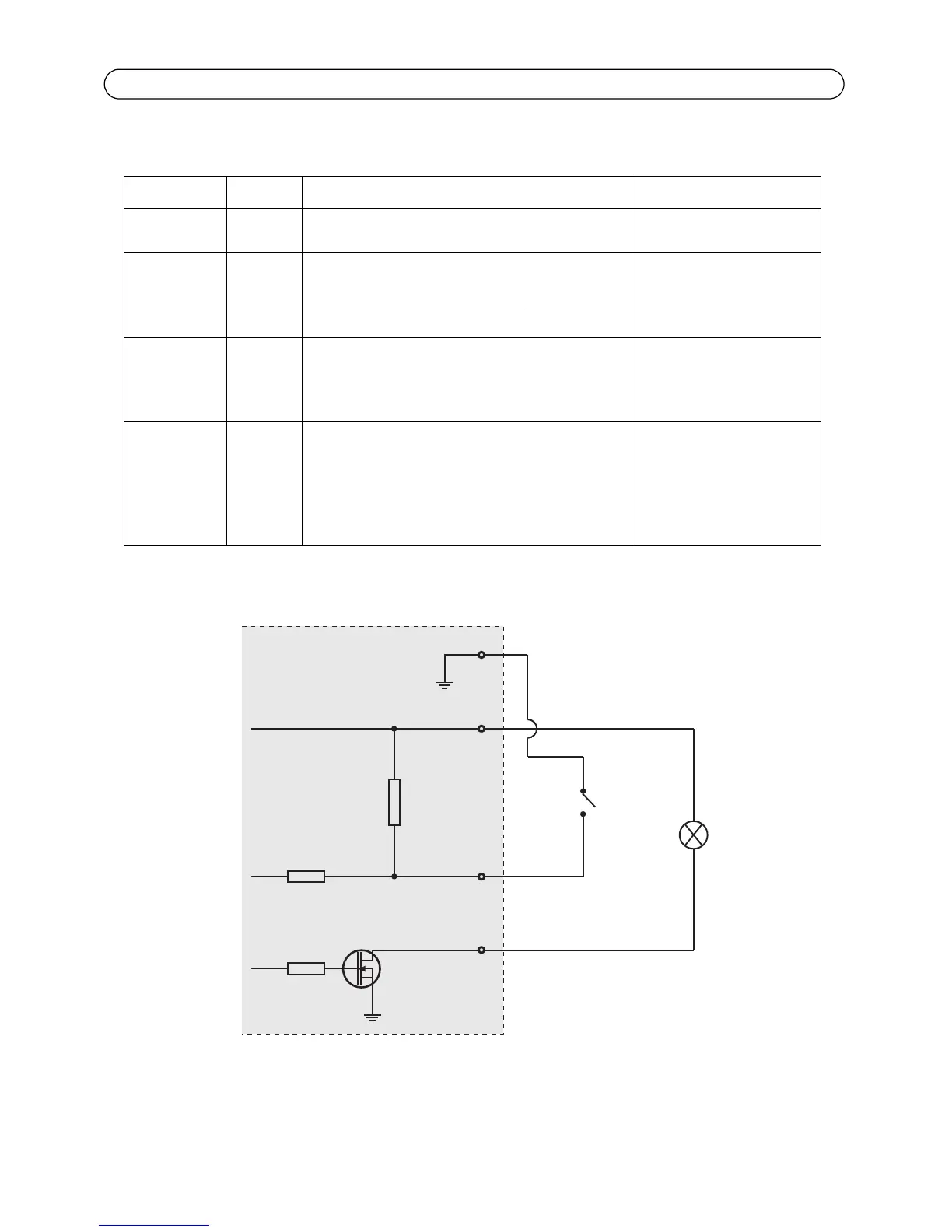

Das folgende Anschlussschaltbild zeigt ein Beispiel, wie Sie ein Zusatzgerät mit der
Netzwerkkamera verbinden.
Funktion Kontakt Hinweise Spezifikationen
Masse
(GND)
1Masse
3.3 V
Gleichstrom
2 Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Hinweis: Dieser Kontakt kann nur
für die
Stromversorgung verwendet werden.
Max. Stromstärke =
50 mA
Digital-
Eingang
3 Zum Aktivieren mit der Masse (GND) verbinden;
zum Deaktivieren nicht anschließen.
Min. Eingang = -40 V
Gleichstrom
Max. Eingang = +40 V
Gleichstrom
Digital-
Ausgang
4 Verwendet einen NFET-Transistor mit offener
Ableitung, wobei die Quelle mit der Masse (GND)
verbunden ist. Zum Schutz vor Spannungsspitzen
muss bei der Kombination mit einem externen
Relais eine Diode parallel zur Last geschaltet
werden.
Max. Stromstärke =
100 mA
Max. Spannung = 40 V DC
