Pagina 52 AXIS P1355/P1357 Guida all'installazione

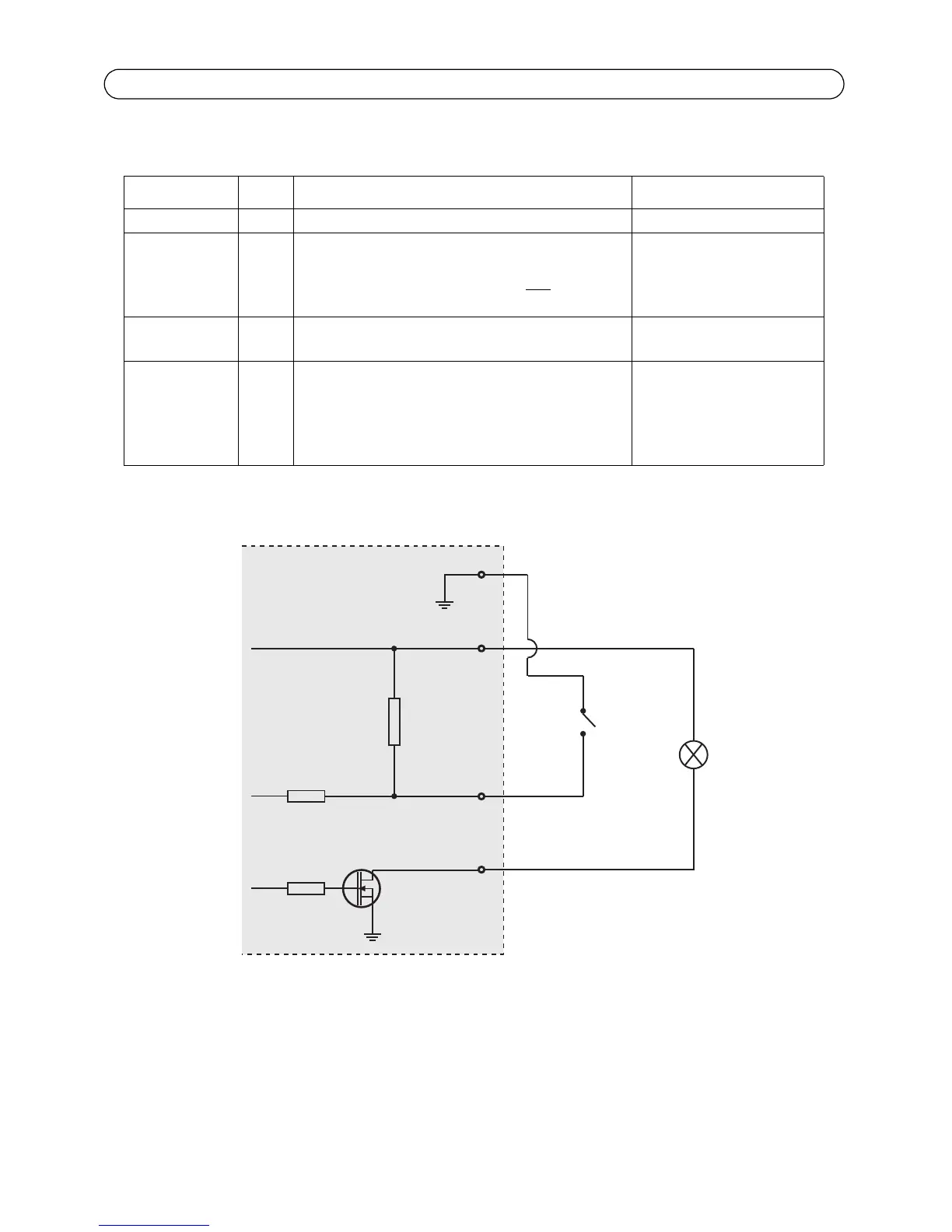

Il seguente diagramma delle connessioni fornisce un esempio su come collegare un dispositivo
ausiliare alla telecamera di rete.
Funzione Pin Note Specifiche
GND 1 Terra
Alimentazione
a 3.3 V CC
2 Utilizzabile per alimentare ulteriori
apparecchiature.
Nota: Questo pin può essere usato solo
come
uscita alimentazione.
Carico max. = 50 mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo oppure
lasciarlo isolato (o scollegato) per disattivarlo.
Ingresso min = -40 V CC
Ingresso max = +40 V CC
Ingresso
digitale
4 Utilizza un transistor NFET open-drain con
connessione del source a terra. Se utilizzato con
un relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere il dispositivo da
transitori di tensione.
Carico massimo = 100 mA
Tensione massima =
+ 40 V CC
1
2
3
4
3.3V
max. 50mA
D
S
G
