Página 66 Guía de instalación AXIS P1355/P1357

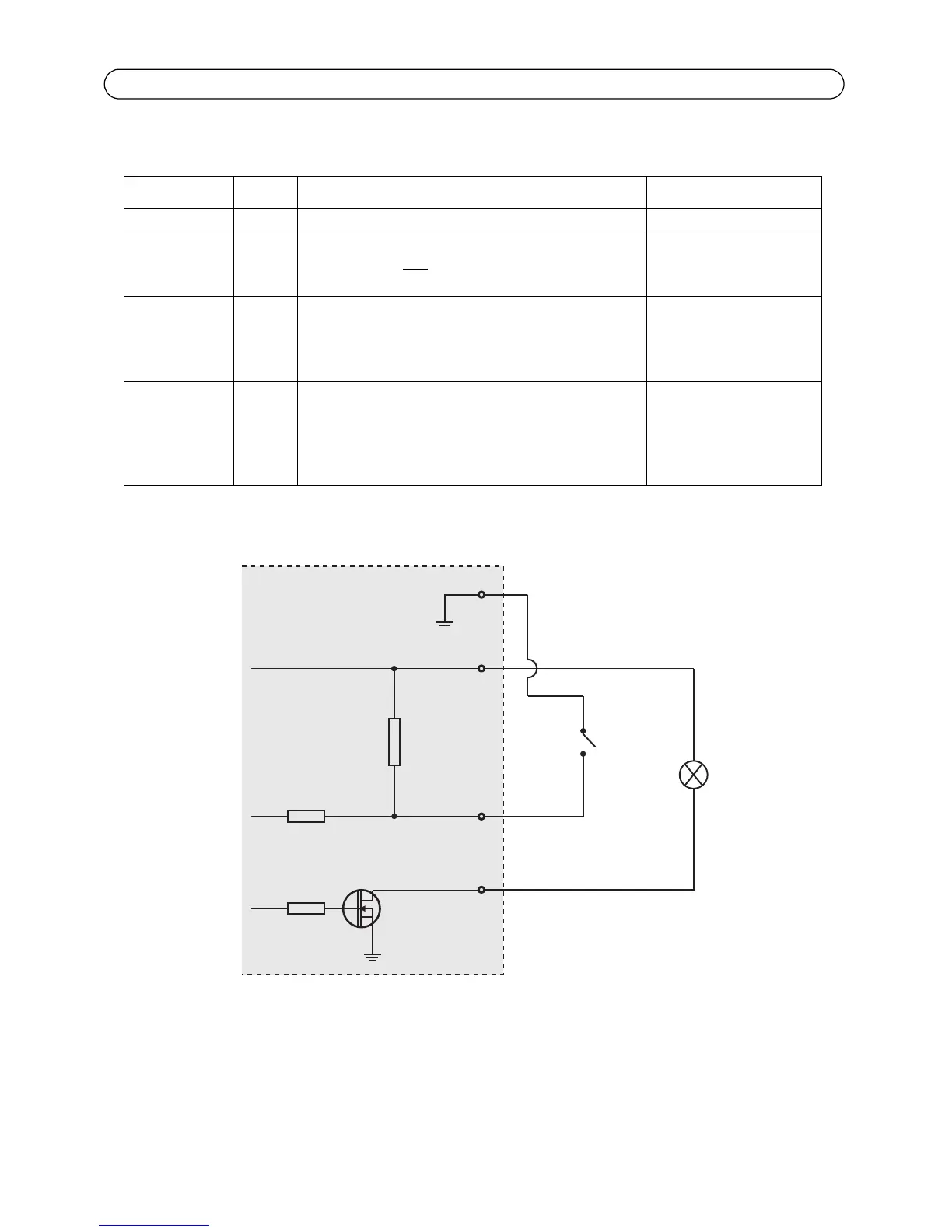

El diagrama de conexiones siguiente ofrece un ejemplo de cómo conectar un dispositivo auxiliar a
la cámara de red.
Función Pines Notas Especificaciones
Masa 1 Masa
Alimentación
de 3.3 V CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin solo
se puede usar como salida de
alimentación.
Carga máx.= 50 mA
Entrada
digital
3 Conecte a masa para activarla o déjela suelta
(desconectada) para desactivarla.
Entrada mín. =
-40 V CC
Entrada máx. =
+40 V CC
Entrada
digital
4 Utiliza un transistor NFET de drenaje abierto con la
fuente conectada a GND (masa). Si se utiliza con un
relé externo, debe conectarse un diodo en paralelo a
la carga como protección ante oscilaciones de
tensión.
Carga máx.= 100 mA
Voltaje máx. =
+ 40 V CC
1
2
3
4
3.3V
max. 50mA
D
S
G
