AXISP13Series

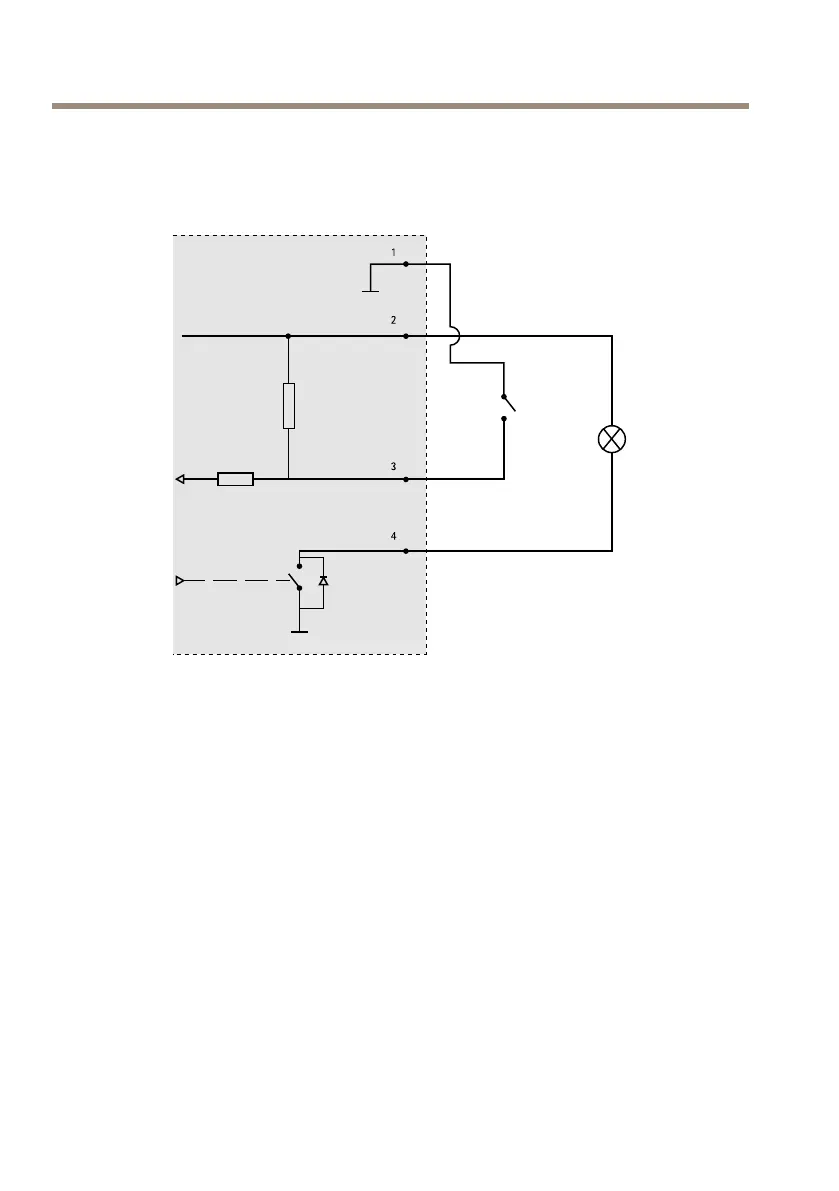

ConnectionDiagrams
I/OConnector
1
0VDC(-)
2
DCoutput3.3V,max50mA
3
Digitalinput0tomax40VDC
4
Digitaloutput0tomax40VDC,opendrain,100mA
InstalltheHardware
ConnecttheCables
1.Connectexternalinput/outputdevicesifrequired,suchasalarmdevices.Forinformation
abouttheterminalconnectorpins,seepage14.
2.Connectanactivespeakerand/orexternalmicrophoneifrequired.
3.Connectthecameratothenetworkusingashieldednetworkcable.
4.Connectpower,usingoneofthemethodslistedbelow:
-PoE(PoweroverEthernet).PoEisautomaticallydetectedwhenthenetwork
cableisconnected.
16
