Axis P1357 Installation Guide

AXISP13Series
Gleichstrom-
ausgang
2
KannfürdieStromversorgungvon
Zusatzgerätenverwendetwerden.
Hinweis:DieserKontaktkannnurfürden
Stromausgangverwendetwerden.
3,3VDC
Max.Stromstärke=
50mA
Digital-
eingang
3
ZumAktivierenmitKontakt1verbinden;
zumDeaktivierennichtanschließen.
0bismax.40VDC
Digital-
ausgang
4
BeiAktivierungmitKontakt1verbunden;
wenndeaktiviert:frei(nichtverbunden).
BeiVerwendungmiteinerinduktivenLast,
z.B.einemRelais,mussparallelzurLast
zumSchutzvorSpannungsspitzeneine
Diodezwischengeschaltetwerden.
0bismax.40VDC,Open
Drain,100mA
Netzanschluss
2-poligerAnschlussblockfürdieStromversorgung.VerwendenSieeinemitdenAnforderungen
fürSchutzkleinspannung(SELV)kompatibleStromquellemitbegrenzterLeistung(LPS)miteiner
Nennausgangsleistungvon≤100Wodereinemdauerhaftauf≤5AbegrenztenNennausgangsstrom.

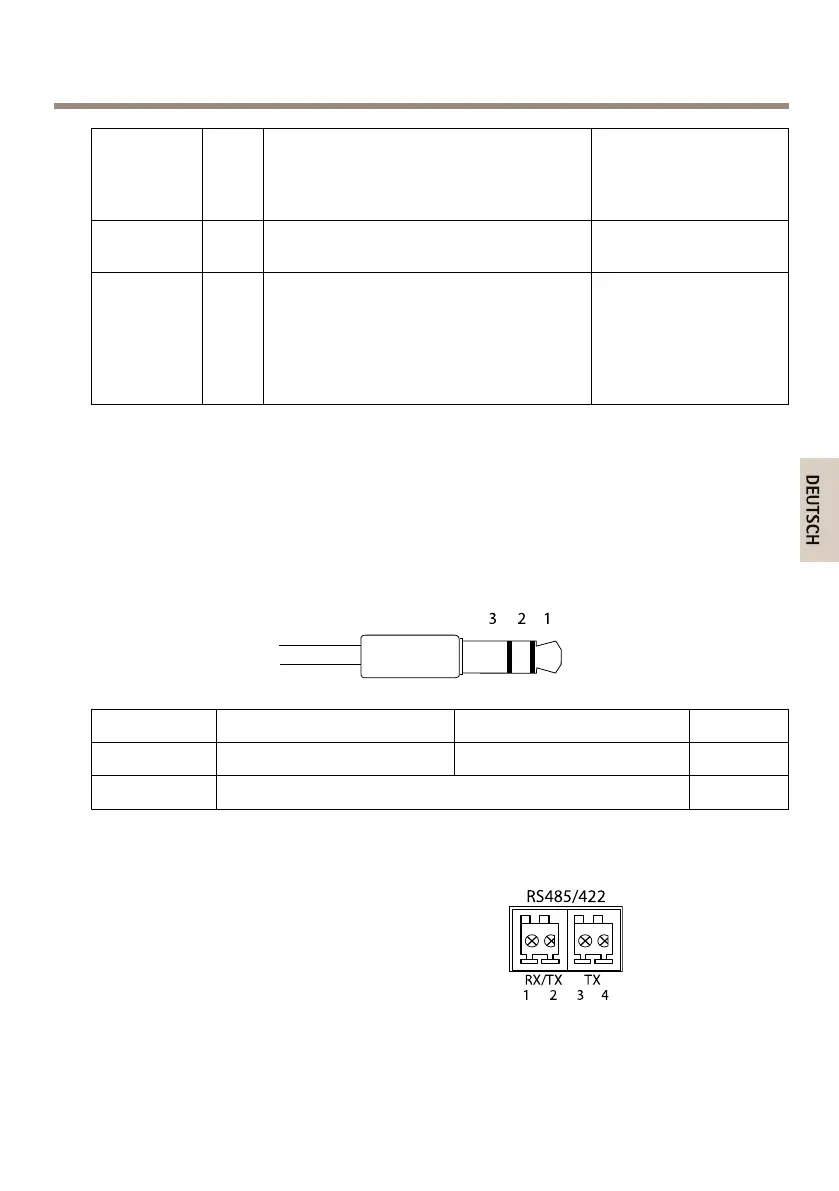

Audioanschlüsse
3,5-mm-
Audioanschlüsse
(stereo)
123
1Spitze
2Ring
3Schaft
Audioeingang
Mikrofon-/Leitungseingang
Masse
Audioausgang
Leitungsausgang(mono)
Masse
RS485/422-Anschluss
Zwei2-poligeAnschlussblöckefürserielleSchnittstellen
vomTypRS485/RS422.DerserielleAnschlusskannin
denfolgendenAnschlussmodikonguriertwerden:
•zweiadrigerRS485-Halbduplex-Anschluss
•vieradrigerRS485-Vollduplex-Anschluss
•zweiadrigerRS422-Simplex-Anschluss
•vieradrigerRS422-Vollduplex-Anschluss
(Punkt-zu-Punkt-Verbindung)
RS485/422
1 2
RX/TX TX
3 4
49
DEUTSCH

Axis P1357 Specifications

General

Total megapixels	5 MP
Maximum resolution	2592 x 1944 pixels
Supported video modes	-
Video formats supported	H.264, M-JPEG
Supported graphics resolutions	160 x 90
White balance	Auto
Angle of rotation	0 °
Camera shutter type	Electronic
Camera shutter speed	1/24000 - 2 s
Minimum illumination	0.04 lx
Sensor type	CMOS
Progressive scan	Yes
Optical sensor size	1/3.2 \
Effective sensor resolution	5042736 pixels
Optical zoom	- x
Focus adjustment	1.2
Focal length range	2.8 - 8 mm
Built-in HDD	No
Flash memory	128 MB
Internal memory	512 MB
Compatible memory cards	microSD (TransFlash), microSDHC, microSDXC
Type	IP security camera
Certification	EN 55022 Class B, EN 55024, EN/IEC/UL 60950-1, EN 61000-6-1, \\r EN 61000-6-2, FCC Part 15 Subpart B Class B, ICES-003 Class B, \\r VCCI Class B, C-tick AS/NZS CISPR 22, KCC KN22 Class B, KN24\\r AXIS P1353-E/P1354-E/P1355-E, P1357-E: EN 50121-4/IEC\\r 62236, IEC 60529 IP66, NEMA 250 Type 4X, EN 60950-22, \\r IEC 62262, IK10, IEC60950-22, UL60950-22, IEC 60068-2-6, \\r IEC 60068-2-27
Placement supported	Indoor
Connectivity technology	Wired
Form factor	Box
Mounting type	Ceiling/wall
Product color	White
Housing material	Metal
Protection features	Dust resistant, Scratch resistant
International Protection (IP) code	IP66
Bundled software	ONVIF Profile S, VAPIX
Interface	RJ-45
Ethernet LAN (RJ-45) ports	1
Sample rate	16 kHz
Audio system	1-way
Audio formats supported	AAC, LC-AAC, MS-ADPCM, PCM
Cabling technology	10/100Base-T(X)
Supported network protocols	IPv4/v6, HTTP, HTTPS**, QoS Layer 3 DiffServ, FTP, CIFS/SMB, SMTP, Bonjour, UPnPTM, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
AC input voltage	12-24 V
Power source type	PoE
Power consumption (typical)	7.9 W
Operating temperature (T-T)	0 - 50 °C
Operating relative humidity (H-H)	10 - 85 %

Weight and Dimensions

Depth	151 mm
Width	78 mm
Height	43 mm
Weight	630 g
