AXIS
Q3517–L
V
Network
Camera

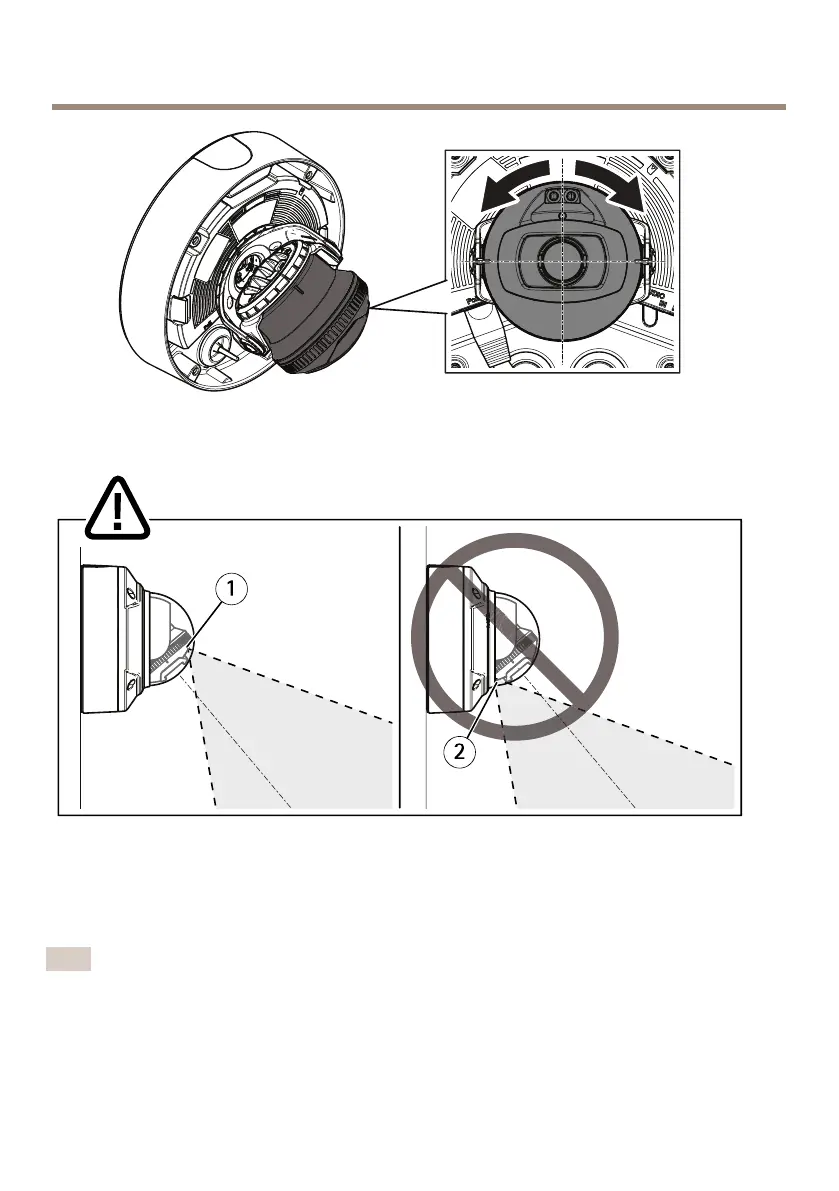

2.
Rotate
the
camera
to
adjust
the
angle.
The
camera
can
rotate
±175°.
1
IR
LED’s
correctly
positioned.
2
IR
LED’s
blocked
by
dome
cover
.
3.
Put
the
dome
cover
over
the
camera
without
attaching
the
screws.
4.
Check
that
the
IR
LED’s
are
not
blocked
by
the
dome
cover
.
Note
It
is
important
to
position
the
camera
at
an
angle
so
the
light
from
the
IR
LED’s
does
not
reect
back
to
the
camera.
16
15
17
Table of Contents
toc
4
Read this first
4
Legal considerations
4
Liability
4
Intellectual property rights
4
Equipment modifications
4
Trademark acknowledgments
4
Regulatory information
4
Electromagnetic compatibility (EMC)
4
USA
4
Safety
5
This product complies with IEC/EN/UL 60950-1, Safety of Information Technology Equipment.
5
Disposal and recycling
5
Contact information
5
Warranty information
5
Support
5
Learn more!
5
toc
7
Package contents
7
•AXIS Q3517-LV Fixed Dome Network Camera
7
Product overview
8
Mounting Bracket
10
How to install the product
11
Install the hardware
11
Route the cables
11
Route the cables along the wall
11
Route the cables through the wall
12
Route the cables through a pipe
13
Connect the cables and attach the unit casing to the mounting bracket
14
Adjust the camera angle
15
Attach the view protector
17
Attach the dome cover
18
How to access the product
19
How to adjust focus and zoom
19
How to reset to factory default settings
20
Further information
21
Optional accessories
21
Technical specifications
22
LED Indicators
22
Status LED behavior and buzzer signal for leveling assistant
22
SD card slot
22
Buttons
23
Control button
23
Function Button
23
Connectors
23
Network connector
23
Audio connector
23
I/O connectors
24
Power connector
26
Operating conditions
26
Power consumption
26
Safety information
27
Hazard levels
27
Other message levels
27
Safety instructions
28
Transportation
28
Battery
28
Dome cover
29
Contenu de l’emballage
31
•Caméra réseau à dôme fixe AXIS Q3517-LV
31
Vue d'ensemble du produit
32
Support de fixation
34
Comment installer le produit
35
Installation du matériel
35
Acheminement des câbles
35
Acheminement des câbles le long du mur
35
Acheminement des câbles à travers le mur
36
Acheminement des câbles à travers un tuyau
37
Connexion des câbles et fixation du boîtier de l’unité au support de fixation
38
Réglage de l'angle de la caméra
39
Fixation de la protection d'objectif
41
Fixation du couvercle du dôme
42
Comment accéder au produit
43
Réglage de la mise au point et du zoom
43
Comment réinitialiser les paramètres par défaut
44
Comment restaurer les paramètres par défaut
44
Informations complémentaires
45
Accessoires en option
45
Caractéristiques techniques
46
Voyants
46
Comportement du voyant d'état et du signal sonore pour l'assistant de nivellement
46
Emplacement pour carte SD
46
Boutons
47
Bouton de commande
47
Bouton Fonction
47
Connecteurs
47
Connecteur réseau
47
Connecteur audio
48
Connecteur d’E/S
48
Connecteur d'alimentation
50
Conditions d’utilisation
51
Consommation électrique
51
Informations sur la sécurité
53
Niveaux de risques
53
Autres niveaux de message
53
Consignes de sécurité
54
Transport
54
Batterie
54
Couvercle de dôme
55
Lieferumfang
57
•AXIS Q3517-LV Unbewegliche Netzwerk-Dome-Kamera
57
Produktübersicht
58
Montagehalterung
60
Installieren des Produkts
61
Die Hardware installieren
61
Führen der Kabel
61
Verlegen der Kabel entlang der Wand
61
Verlegen der Kabel durch die Wand
62
Verlegen der Kabel durch ein Rohr
63
Anschließen der Kabel und Anbringen des Kameragehäuses an der Halterung
64
Einstellen des Kamerawinkels
65
Anbringen des Sichtschutzes
67
Anbringen der Kuppelabdeckung
68
Zugriff auf das Produkt
69
Einstellen von Fokus und Zoom
69
Zurücksetzen auf die werksseitigen Standardeinstellungen
70
Zurücksetzen auf die werksseitigen Standardeinstellungen
70
Weitere Informationen
71
Optionales Zubehör
71
Technische Daten
72
LEDs
72
Verhalten von LED-Statusanzeige und Summton des Nivellier-Assistenten
72
SD-Karteneinschub
72
Tasten
73
Steuertaste
73
Funktionstaste
73
Anschlüsse
73
Netzwerkanschluss
73
Audioanschlüsse
74
E/A-Anschlüsse
74
Netzanschluss
76
Betriebsbedingungen
77
Leistungsaufnahme
77
Sicherheitsinformationen
79
Gefährdungsstufen
79
Weitere Nachrichtenstufen
79
Sicherheitsanweisungen
80
Transport
80
Batterie
80
Kuppelabdeckung
81
Contenuto della confezione
83
•Telecamera di rete a cupola fissa AXIS Q3517-LV
83
Panoramica del dispositivo
84
Staffa di montaggio
86
Come installare il dispositivo
87
Installazione dell'hardware
87
Installazione dei cavi
87
Installazione dei cavi lungo la parete
87
Installazione dei cavi attraverso la parete
88
Instradamento dei cavi tramite un tubo
89
Collegamento dei cavi e fissaggio del casing dell'unità alla staffa di montaggio
90
Regolazione dell'angolo della telecamera
91
Fissaggio della protezione della visualizzazione
93
Fissaggio della copertura a cupola
94
Come accedere al dispositivo
95
Modalità di regolazione della messa a fuoco e dello zoom
95
Modalità di ripristino dei valori predefiniti di fabbrica
96
Modalità di ripristino dei valori predefiniti di fabbrica
96
Ulteriori Informazioni
97
Accessori opzionali
97
Specifiche tecniche
98
Indicatori LED
98
Comportamento del LED di stato e del segnale acustico per l'Assistente di livellamento
98
Slot per scheda SD
98
Pulsanti
99
Pulsante di comando
99
Tasto Funzione
99
Connettori
99
Connettore di rete
99
Connettore audio
100
Connettori I/O
100
Connettore di alimentazione
102
Condizioni di funzionamento
103
Consumo energetico
103
Informazioni di sicurezza
105
Livelli di pericolo
105
Altri livelli di messaggio
105
Informazioni di sicurezza
106
Trasporto
106
Batteria
106
Cupola di protezione
107
Contenido del paquete
109
•Cámara domo de red fija AXIS Q3517-LV
109
Información general del producto
110
Soporte de montaje
112
Cómo instalar el producto
113
Instalación del hardware
113
Guía de los cables
113
Tendido de los cables a lo largo de la pared
113
Tendido de los cables a través de la pared
114
Tendido de los cables a través de un tubo
115
Conexión de los cables y fijación de la carcasa de la unidad al soporte de montaje
116
Ajuste del ángulo de la cámara
117
Colocación del protector visual
119
Colocación de la cubierta del domo
120
Cómo acceder al producto
121
Cómo ajustar el enfoque y el zoom
121
Cómo restablecer la configuración predeterminada de fábrica
122
Cómo restablecer los ajustes predeterminados de fábrica
122
Más información
123
Accesorios opcionales
123
Especificaciones técnicas
124
Indicadores LED
124
Comportamiento del indicador LED de estado y la señal del avisador acústico con el Asistente de nivelación
124
Ranura para tarjetas SD
124
Botones
125
Botón de control
125
Botón de función
125
Conectores
125
Conector de red
125
Conector de audio
126
Conectores de E/S
126
Conector de alimentación
128
Condiciones de funcionamiento
129
Consumo de energía
129
Información de seguridad
131
Niveles de peligro
131
Otros niveles de mensaje
131
Instrucciones de seguridad
132
Transporte
132
Batería
132
Cubierta del domo
133
パッケージの内容
135
•AXIS Q3517-LV 固定ドームネットワークカメラ
135
製品の概要
136
取付ブラケット
138
製品の取り付け方法
139
ハードウェアのインストール
139
ケーブルの配線
139
壁を通すケーブル配線
139
壁の中を通したケーブル配線
140
パイプを通したケーブル配線
141
ケーブルの接続と取り付けブラケットへのユニットケーシングの取り付け
142
カメラアングルの調整
143
ビュープロテクターの取り付け
145
ドームカバーの取り付け
146
製品のアクセス方法
147
フォーカスとズームの調整方法
147
工場出荷時の設定にリセットする方法
148
関連情報
149
オプションアクセサリー
149
技術仕様
150
LEDインジケーター
150
水平化アシスタントのステータスLEDの動作とブザー信号
150
SDカードスロット
150
ボタン
151
コントロールボタン
151
機能ボタン
151
コネクター
151
ネットワークコネクタ
151
音声コネクター
152
I/Oコネクタ
152
電源コネクター
154
動作条件
155
消費電力
155
安全情報
157
危険レベル
157
その他のメッセージレベル
157
安全手順
158
輸送
158
バッテリー
158
ドームカバー
159
包装内容
161
•AXIS Q3517-LV 固定半球网络摄像机
161
产品概述
162
安装支架
164
如何安装产品
165
安装硬件
165
布线
165
沿墙布线
165
将电缆穿过墙壁
166
将电缆穿过导线管
167
连接电缆并将设备外壳固定到安装支架上
168
调整摄像机角度
169
安装视野防护部件
171
安装球机罩
172
如何访问产品
173
如何调整对焦和变焦
173
如何重置为出厂默认设置
174
如何重置为出厂默认设置
174
更多信息
175
可选附件
175
技术规格
176
LED 指示灯
176
水平助手的状态 LED指示灯行为和蜂鸣器信号
176
SD 卡插槽
176
按钮
177
控制按钮
177
功能按钮
177
接口
177
网络连接器
177
音频连接器
177
I/O 连接器
178
电源接口
179
工作条件
180
功耗
180
安全信息
181
危险等级
181
其他消息等级
181
安全说明
182
运输
182
电池
182
半球罩
183
