AXISQ87BispectralPTZNetworkCameraSeries

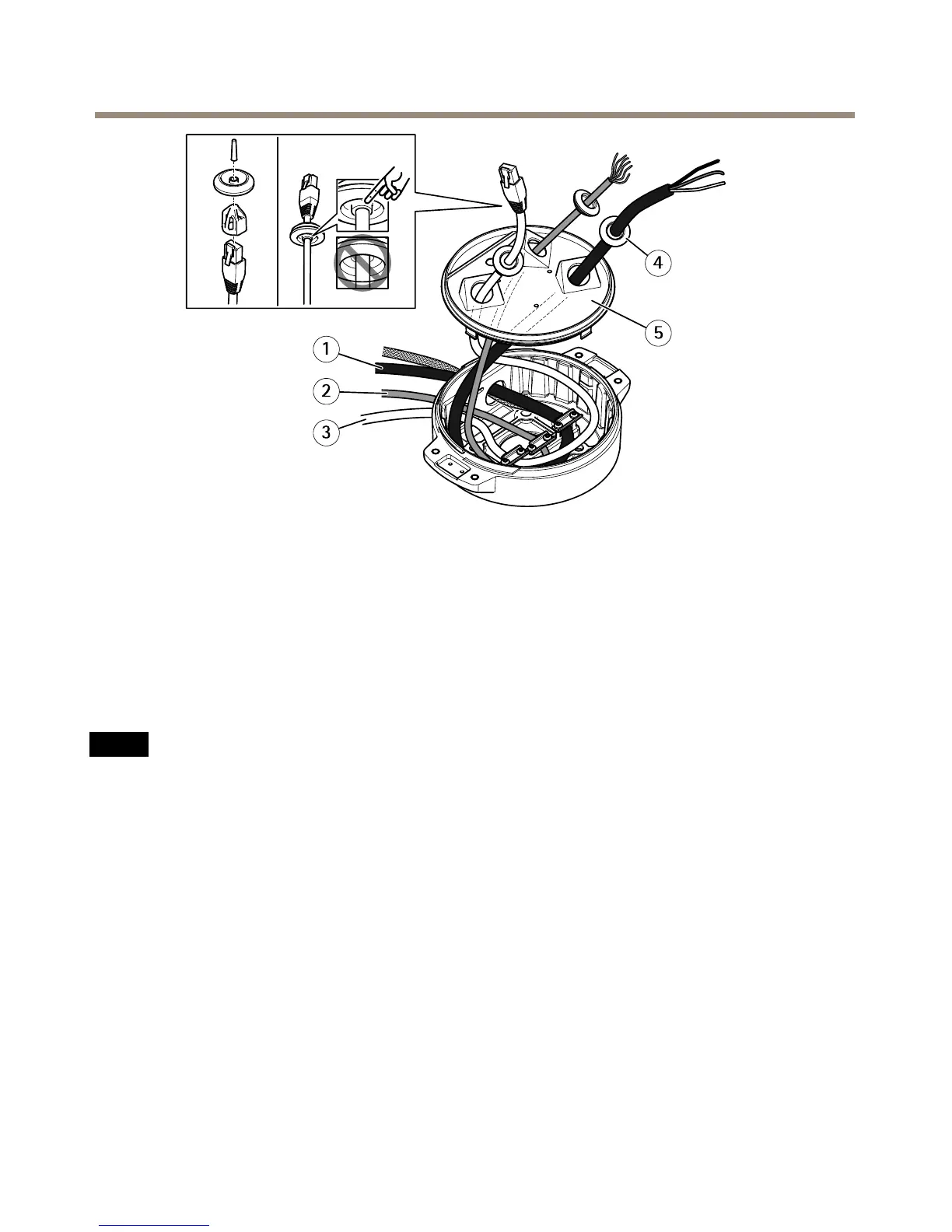

1
Cabledealimentación(noincluido)
2
CabledeE/S(opcional,noincluido)
3
Cabledered(noincluido)
4
Juntadecable
5
Cubiertatransparentedelaunidadbase
8.Pongajuntasenloscables.ConsulteGrosordelcableenlapágina133.
9.Paseloscablesdealimentación,E/Syredconlasjuntasporlosoriciosdelacubierta
transparentedelaunidadbaseydispóngaloscomosemuestraenlailustraciónanterior.
A A
A
VISO VISO
VISO
SiusauncabledebraópticayuncableRJ45paralaconexióndered,paseelcablede
braópticaporlamismajuntaqueelcabledeE/S.Apliqueunselladorentreloscablesyla
juntadecableparaquenohayafugas.Paraobtenermásinformaciónsobrelasopcionesde
conectividaddelared,consulteInstalacióndelenlacederedenlapágina125.
10.Vuelvaaponerlacubiertatransparentedelaunidadbaseenlaunidadypongalas
juntasdecableenlosoricios.
122
