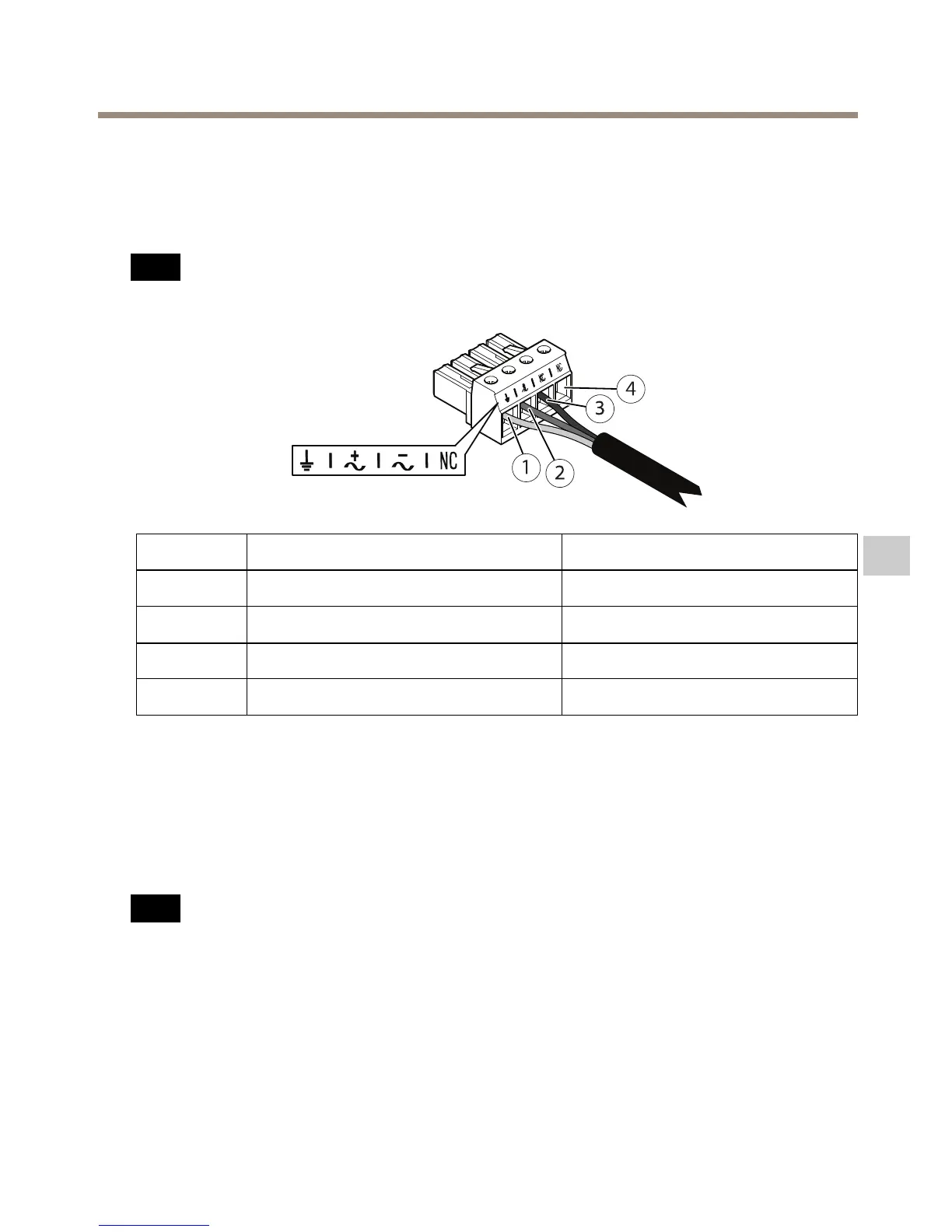

電源⼊⼒⽤4ピンターミナルブロック。
24V 24V
24V
AC/DC AC/DC
AC/DC
電 電
電
源 源
源
コ コ
コ
ネ ネ
ネ
ク ク
ク
タ タ
タ
注 記
このセクションは、24VAC/DC電源を使⽤する製品にのみ有効です。
位置
24VAC
24VDC
1
保護アース保護アース
2
24VACフェーズ
+24V
3
24VACニュートラル
0V
4
未接続未接続
ケ ケ
ケ
ー ー
ー
ブ ブ
ブ
ル ル
ル
ケ ケ
ケ
ー ー
ー
ブ ブ
ブ
ル ル
ル
の の
の
太 太
太
さ さ
さ
本製品に付属のケーブルガスケットを使⽤する際、ケーブルは直径が5〜11mmのも
のを使⽤する必要があります。
注 記
•指定のケーブルエリアに収まるケーブルを使⽤してください
•地域の規制に適合したケーブルを選択してください
•すべてのケーブル孔が適切に密封されていることを確認してください
•ケーブル孔とケーブルエリアの両⽅に適合するケーブルガスケットまたは
ケーブルグランドを使⽤してください
他のケーブルエリアに対応するケーブルガスケット、ケーブルグランドなどのアクセ
サリーについては、
www .axis.com
を参照してください。
