AXISQ87BispectralPTZNetworkCameraSeries

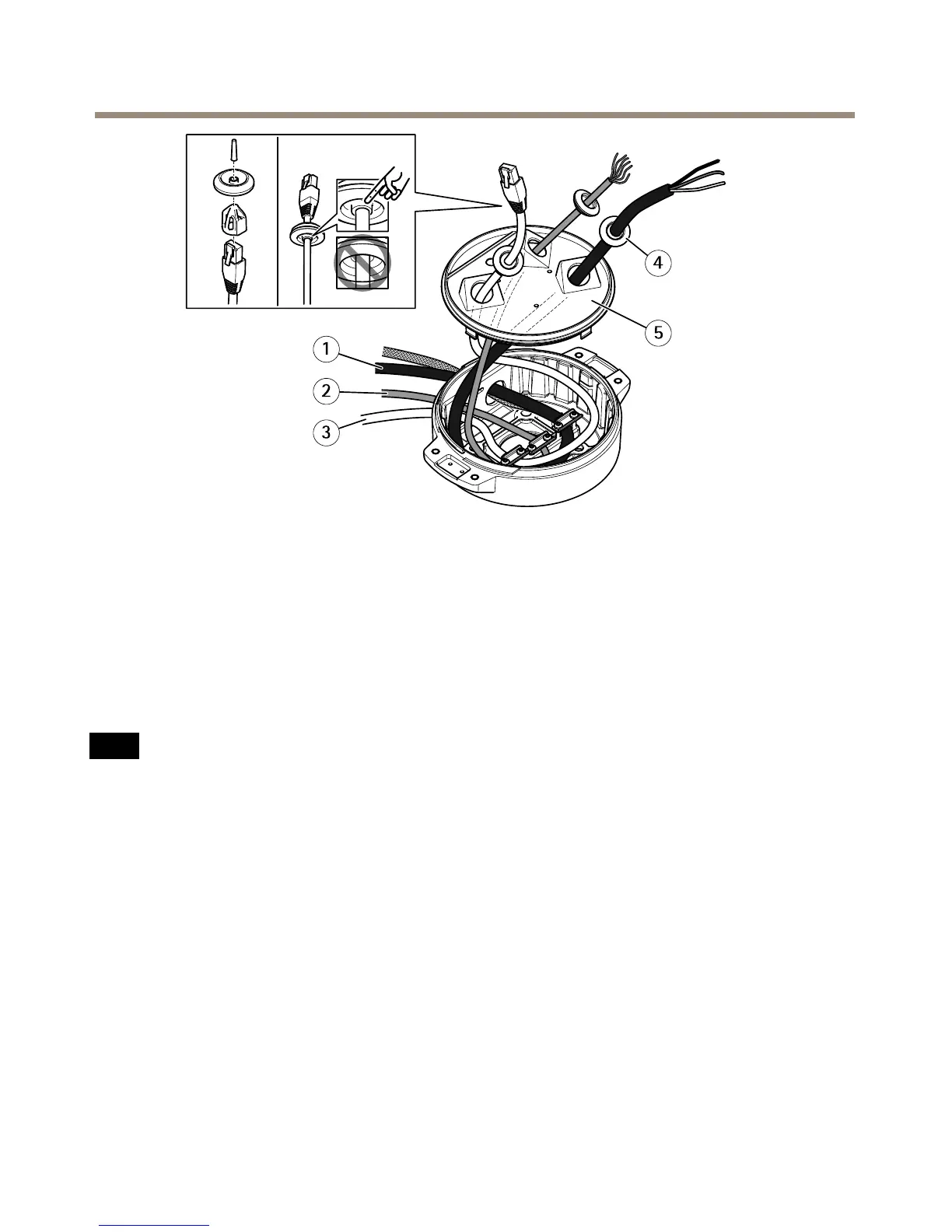

1
电 源 线 （ 不 包 括 ）
2
I/O 电 缆 （ 可 选 ， 不 包 括 ）
3
网 络 电 缆 （ 不 包 括 ）
4
电 缆 垫 片
5
透 明 底 座 单 元 盖 板
8.将电缆垫片安装到电缆上。请参见 电 缆 厚 度 在 第 181 页 。
9.将电源线、I/O电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的
孔，然后按照上图所示进行布线。
注 意
如果您同时使用光纤电缆和RJ45电缆进行网络连接，请将光纤电缆与I/O电缆
穿过同一电缆垫片。在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。有关不
同网络连接选项的详细信息，请参见
安 装 网 络 链 路 在 第 173 页 。
10.更换底座单元上的透明底座单元盖板，并将电缆垫片安装在孔内。
