– 20 – – 21 –

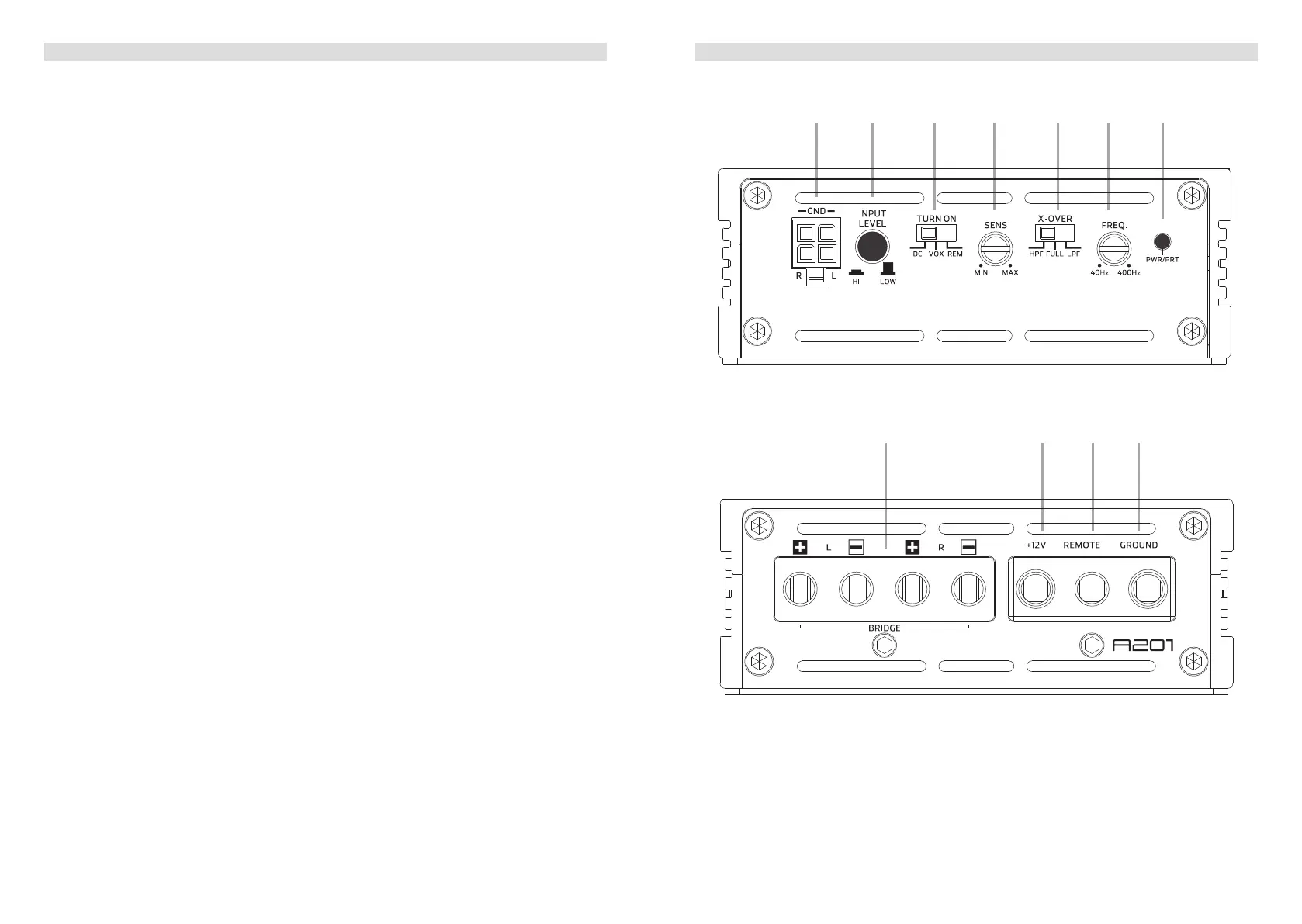

A201 ANSCHLÜSSE + BEDIENUNGSELEMENTE
1 SIGNALEINGÄNGE R / L
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge
des Steuergerätes mit dem entsprechenden beiliegenden Adapter.
2 AUSWAHL EINGANGSMODUS
Schalter um den richtigen Eingangsempndlichkeitsbereich zu wählen: RCA
Cinchsignal = Low. Lautsprechersignal = Hi.
3 AUTO-TURN-ON MODUS
Schiebeschalter zum Auswählen der Auto-Turn-On Funktion: REM für Remotekabel,
VOX zum Einschalten durch ein Musiksignal oder DC für die Nutzung der DC-Offset
Spannung des im Steuergerät integrierten Verstärkers (empfohlen).
4 INPUT
SENSITIVITY REGLER
Eingangsempndlichkeitsregler „SENS“ für die Anpassung an die Ausgangsspannung
des Steuergerätes.
5 SCHALTER BETRIEBSART
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Hochpass-Filter [HPF], Tiefpass-Filter [LPF] und komplettes Signal
[FULL].
6 REGLER TRENNFREQUENZ
Regler zum Einstellen des gewählten Hochpass-Filters [HPF] oder Tiefpass-Filters
[LPF] an der integrierten elektronischen Frequenzweiche.
7 POWER LED
Die LED signalisiert durch blaues Leuchten den normalen Betriebszustand der
Endstufe im eingeschalteten Zustand. Im Protect Modus leuchtet die LED rot.
8 AUSGANGSTERMINAL DER LAUTSPRECHER
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern mit dem
beiliegenden Adapter.
9 “+12 V” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
10 “REM” INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-
Remote Ausgang des Steuergerätes. Der Schalter unter
3
muss auf REM
gestellt werden, wenn der Remote-Anschluss genutzt wird.
11 “GND” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Fahrzeugs oder den
Minuspol der Fahrzeugbatterie.
A201 ANSCHLÜSSE + BEDIENUNGSELEMENTE
8 9 bl bm
41 2 5 6 73
