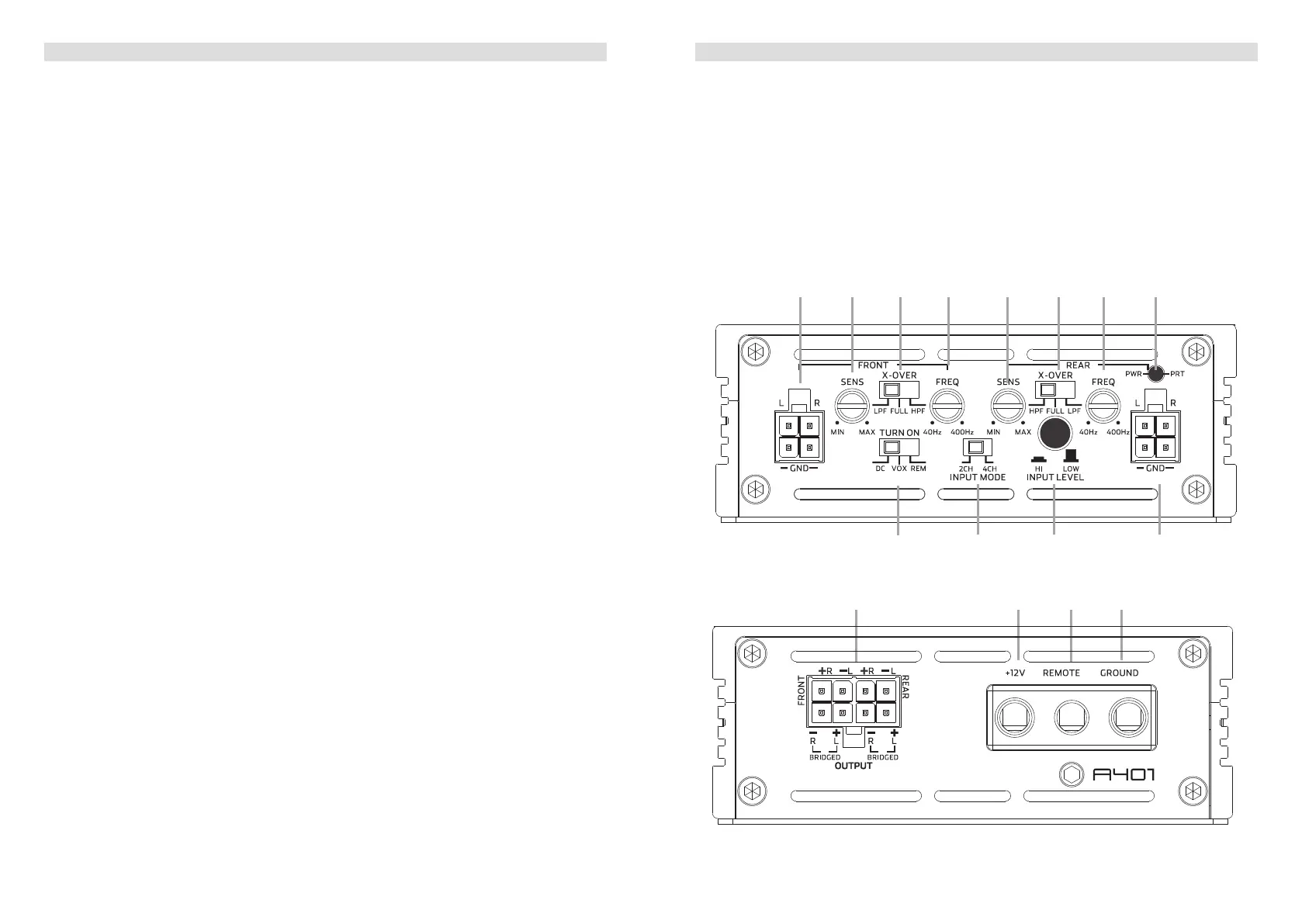

A401 ANSCHLÜSSE + BEDIENUNGSELEMENTE
1 SIGNALEINGÄNGE FRONT CH1 / CH2
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge
des Steuergerätes mit dem entsprechenden beiliegenden Adapter.
2 INPUT
SENSITIVITY REGLER FRONT KANÄLE
Eingangsempndlichkeitsregler „SENS“ der CH1 / CH2 Kanäle für die Anpassung an die
Ausgangsspannung des Steuergerätes.
3 SCHALTER BETRIEBSART FRONT KANÄLE
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Hochpass-Filter [HPF], Tiefpass-Filter [LPF] und komplettes Signal
[FULL].
4 REGLER TRENNFREQUENZ FRONT KANÄLE
Regler zum Einstellen des gewählten Hochpass-Filters [HPF] oder Tiefpass-Filters [LPF]
an der integrierten elektronischen Frequenzweiche.
5 INPUT
SENSITIVITY REGLER REAR KANÄLE
Eingangsempndlichkeitsregler „SENS“ der CH3 / CH4 Kanäle für die Anpassung an die
Ausgangsspannung des Steuergerätes.
6 SCHALTER BETRIEBSART REAR KANÄLE
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Hochpass-Filter [HPF], Tiefpass-Filter [LPF] und komplettes Signal
[FULL].
7 REGLER TRENNFREQUENZ REAR KANÄLE
Regler zum Einstellen des gewählten Hochpass-Filters [HPF] oder Tiefpass-Filters [LPF]
an der integrierten elektronischen Frequenzweiche.
8 POWER LED
Die LED signalisiert durch blaues Leuchten den normalen Betriebszustand der Endstufe
im eingeschalteten Zustand. Im Protect Modus leuchtet die LED rot.
9 AUTO-TURN-ON MODUS
Schiebeschalter zum Auswählen der Auto-Turn-On Funktion: REM für Remotekabel,
VOX zum Einschalten durch ein Musiksignal oder DC für die Nutzung der DC-Offset
Spannung des im Steuergerät integrierten Verstärkers (empfohlen).
10 EINGANGSWAHLSCHALTER
Schieben, um die zu nutzenden Eingangskanäle auszuwählen: „2CH“ stellt das
Signal der FRONT-Eingänge sämtlichen Ausgangskanälen bereit, „4CH“ übergibt das
Eingangssignal an den entsprechenden Ausgangskanal.
11 AUSWAHL EINGANGSMODUS
Schalter um den richtigen Eingangsempndlichkeitsbereich zu wählen: RCA
Cinchsignal = Low. Lautsprechersignal = Hi.
12 SIGNALEINGÄNGE REAR CH3 / CH4
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge
des Steuergerätes mit dem entsprechenden beiliegenden Adapter.
13 AUSGANGSTERMINAL DER LAUTSPRECHER
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern mit dem
beiliegenden Adapter.
A401 ANSCHLÜSSE + BEDIENUNGSELEMENTE
14 “+12 V” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
15 “REM” INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-
Remote Ausgang des Steuergerätes. Der Schalter unter
9
muss auf REM gestellt
werden, wenn der Remote-Anschluss genutzt wird.
16 “GND” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Fahrzeugs oder den
Minuspol der Fahrzeugbatterie.
bo bp bq br
bmbl bn
2 3 4 5 6 7 81
9
