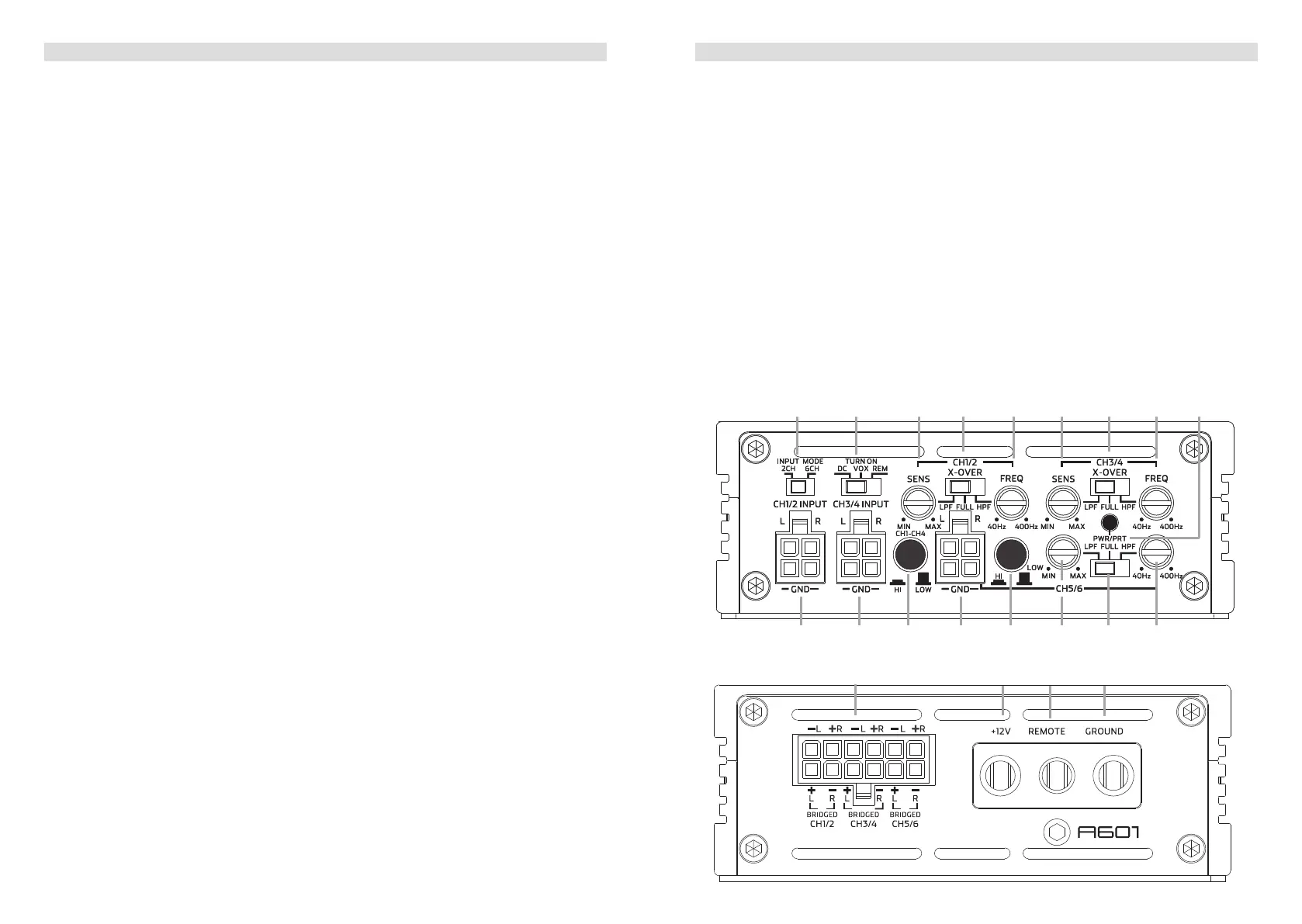

A601 ANSCHLÜSSE + BEDIENUNGSELEMENTE
1 EINGANGSWAHLSCHALTER
Auswahl der Eingangskanäle: „2CH“ stellt das Signal der CH1/CH2-Eingänge sämtlichen
Ausgangskanälen bereit. „6CH“ übergibt das Eingangssignal an den entsprechenden
Ausgangskanal.
2 AUTO-TURN-ON MODUS
Auswahl der Auto-Turn-On Funktion: REM für Remotekabel, VOX zum Einschalten
durch ein Musiksignal oder DC für die Nutzung der DC-Offset Spannung des im
Steuergerät integrierten Verstärkers (empfohlen).
3 INPUT SENSITIVITY REGLER CH1/CH2
Eingangsempndlichkeitsregler „SENS“ der Kanäle CH1/CH2 für die Anpassung an die
Ausgangsspannung des Steuergerätes.
4 SCHALTER BETRIEBSART KANÄLE CH1/CH2
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Highpass [HPF], Lowpass [LPF] oder komplettes Signal [FULL].
5 REGLER TRENNFREQUENZ CH1/CH2
Regler zum Einstellen des gewählten Filters an der integrierten elektronischen
Frequenzweiche der Kanäle CH1/CH2.
6 INPUT SENSITIVITY REGLER CH3/CH4
Eingangsempndlichkeitsregler „SENS“ der Kanäle CH3/CH4 für die Anpassung an die
Ausgangsspannung des Steuergerätes.
7 SCHALTER BETRIEBSART KANÄLE CH3/CH4
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Highpass [HPF], Lowpass [LPF] oder komplettes Signal [FULL].
8 REGLER TRENNFREQUENZ CH3/CH4
Regler zum Einstellen der Trennfrequenz an der integrierten elektronischen
Frequenzweiche der Kanäle CH3/CH4.
9 POWER LED
Die LED signalisiert durch blaues Leuchten den normalen Betriebszustand der Endstufe
im eingeschalteten Zustand. Im Protect Modus leuchtet die LED rot.
10 SIGNALEINGÄNGE CH1/CH2
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge des
Steuergerätes mit dem entsprechenden beiliegenden Adapter.
11 SIGNALEINGÄNGE CH3/CH4
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge des
Steuergerätes mit dem entsprechenden beiliegenden Adapter.
12 AUSWAHL EINGANGSMODUS CH1/CH2/CH3/CH4
Schalter um den richtigen Eingangsempndlichkeitsbereich zu wählen: RCA Cinchsignal =
Low. Lautsprechersignal = Hi.
13 SIGNALEINGÄNGE CH5/CH6
Eingangsbuchsen für den Anschluss der Cinch- oder Lautsprechersignalausgänge des
Steuergerätes mit dem entsprechenden beiliegenden Adapter.
14 AUSWAHL EINGANGSMODUS CH5/CH6
Schalter um den richtigen Eingangsempndlichkeitsbereich zu wählen: RCA Cinchsignal =
Low. Lautsprechersignal = Hi.
15 INPUT SENSITIVITY REGLER CH5/CH6
Eingangsempndlichkeitsregler „SENS“ der Kanäle CH5/CH6 für die Anpassung an die
Ausgangsspannung des Steuergerätes.
A601 ANSCHLÜSSE + BEDIENUNGSELEMENTE
16 SCHALTER BETRIEBSART KANÄLE CH5/CH6
Schiebeschalter für die Festlegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche: Highpass [HPF], Lowpass [LPF] oder komplettes Signal [FULL].
17 REGLER TRENNFREQUENZ CH5/CH6
Regler zum Einstellen der Trennfrequenz an der integrierten elektronischen
Frequenzweiche der Kanäle CH5/CH6.
18 AUSGANGSTERMINAL DER LAUTSPRECHER
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern mit dem
beiliegenden Adapter.
19 “+12 V” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
20 “REM” INPUT TERMINAL
Eingangsterminal für den Anschluss des Remote-Kabels über den Amp- oder Antenna-
Remote Ausgang des Steuergerätes. Der Schalter unter
2
muss auf REM gestellt
werden, wenn der Remote-Anschluss genutzt wird.
21 “GND” POWER INPUT TERMINAL
Eingangsterminal für den Anschluss an die Chassis-Masse des Fahrzeugs oder den
Minuspol der Fahrzeugbatterie.
