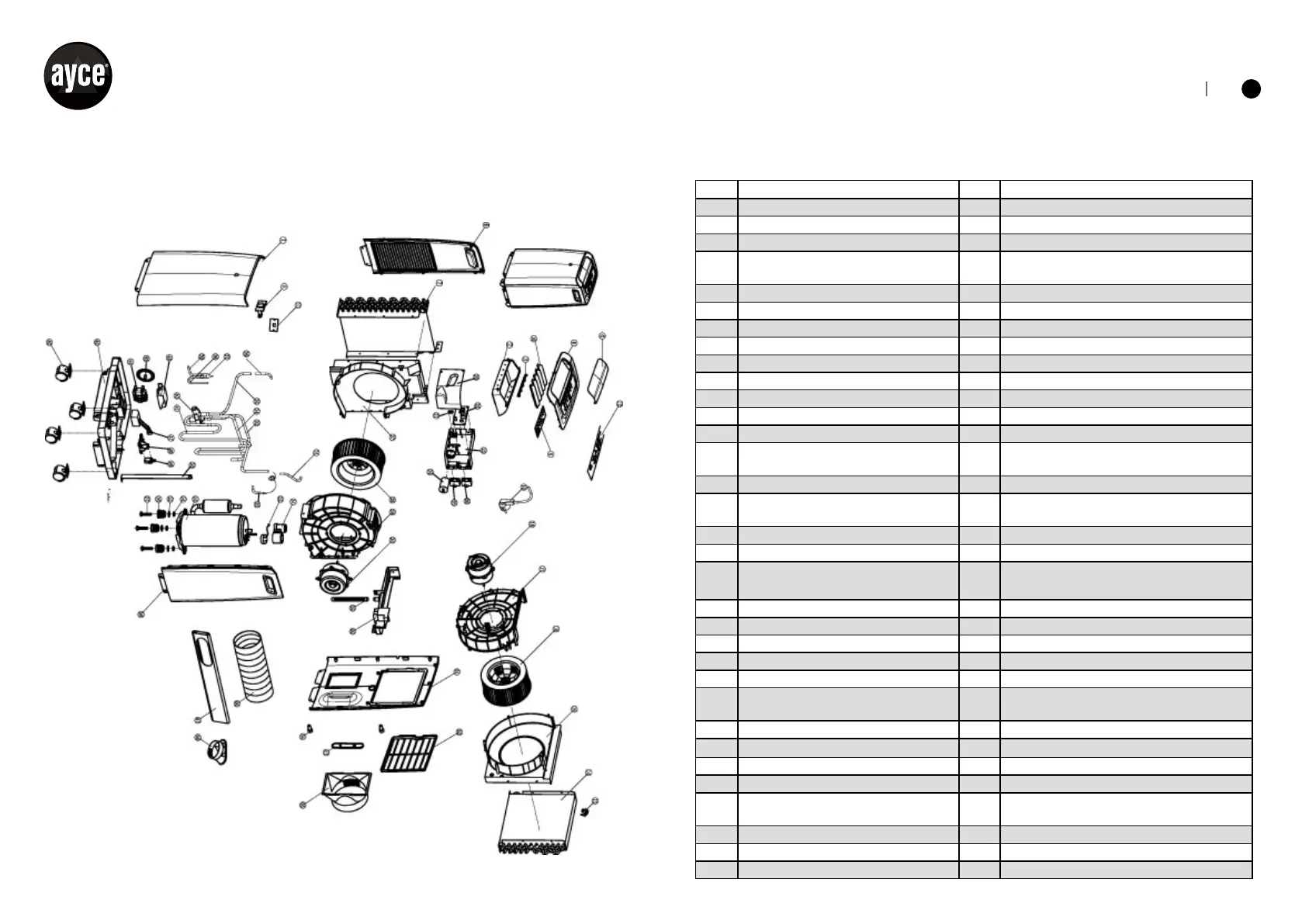

SCHEMA TECNICO
LISTA DELLE COMPONENTI
1 COPERCHIO FRONTALE 35 TUBO ALLACCIAMENTO VALVOLA 4 VIE (C)
2 TELAIO USCITA ARIA 36 TUBO INGRESSO CONDENSATORE
3 LEVA DEFLETTORE ORIZZONTALE 37 FILTRO TRE VIE
4 DEFLETTORE 38 TUBO DI PROCESSO
5
FINESTRA RICEZIONE DEL
TELECOMANDO
39 TUBO USCITA CONDENSATORE
6 PIATTO SINISTRO 40 VALVOLA A QUATTRO VIE
7 CONDENSATORE 41 TUBO DI SCARICO
8 COPERTURA SUPERIORE 42 COPERTURA MOTORE IDROESTRAZIONE
9 SCHEDA DEL DISPLAY 43 VENTOLA IDROESTRAZIONE
10 DEFLETTORE 44 MOTORE IDROESTRAZIONE
11
TABELLA RICEZIONE DEL TELECOMANDO
45 TELAIO
12 PANELLO DI CONTROLLO 46 RUOTA
13 STAFFA TEMPERATURA RILEVAMENTO 47 TELAIO FISSO FLOTTANTE
14 EVAPORATORE 48 TELAIO FISSO FLOTTANTE
15
CONDOTTO ARIA INTERNA
(POSTERIORE)
49 MICRO-INTERRUTTORE
16 VENTOLA INTERNA 50 STAFFA POSTERIORE
17
CONDOTTO ARIA INTERNA
(ANTERIORE)
51 COPERTURA COMPRESSORE
18 MOTORE DELLA VENTOLA INTERNA 52 PROTEZIONE CONTRO SOVRACCARICHI
19 CAVO DI ALIMENTAZIONE 53 COMPRESSORE
20
COPERCHIO DELLA SCATOLA DI
CONTROLLO ELETTRICO
54 DADO M6
21 MORSETTO CAVO 55 RONDELLA Ø6
22 CIRCUITO STAMPATO PRINCIPALE 56 CUSCINETTO ANTIVIBRAZIONE
23 SCATOLA DI CONTROLLO ELETTRICO 57 ASTA GIUNZIONE ALETTE
24 CONDENSATORE DEL COMPRESSORE 58 PIATTO DESTRO
25 CONDENSATORE MOTORE INTERNO 59 TUBO ALLACCIAMENTO
26 CONDENSATORE MOTORE ESTERNO 60
VASCHETTA PER ACQUA
DELL’EVAPORATORE
27 CONDOTTO ESTERNO(SINISTRO) 61 COPERCHIO POSTERIORE
28 VENTOLA ESTERNA 62
RETE PROTEZIONE COPERTURA POSTERIORE
29 CONDOTTO ESTERNO(DESTRO) 63 PLACCHETTA AVVOLGIMENTO
30 MOTORE DELLA VENTOLA ESTERNA 64 TAPPO DRENAGGIO
31 TUBO USCITA EVAPORATORE 65
CONNETTORE DEL CANALE
DI USCITA DELL’ARIA
32 TUBO D’ALLACCIAMENTO CAPILLARE 66 CANALE DI USCITA DELLARIA
33 TUBO ALLACCIAMENTO VALVOLA 4 VIE (E) 67 CONNETTORE PIATTO
34 TUBO D’ASPIRAZIONE 68 KIT FINESTRA
