Digital door viewer WIFI 760

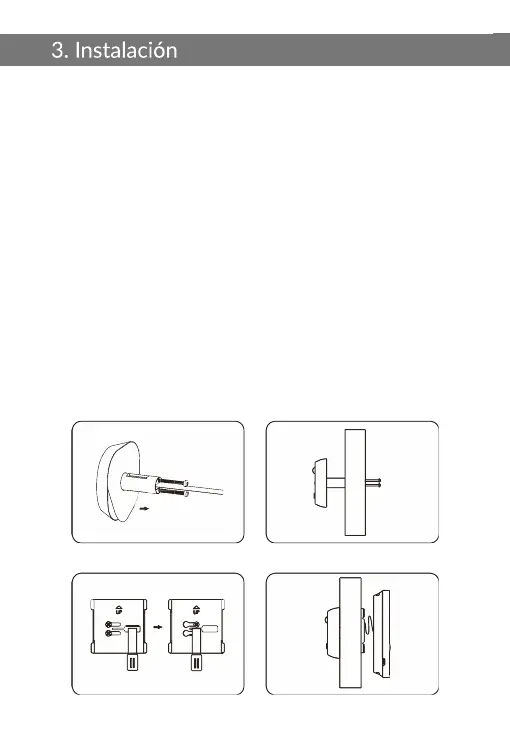

-Quita la mirilla convencional de la puerta, si no existiese mirilla en la puer-
ta utiliza un taladro para abrir un orificio de 14mm de diámetro a una altura
adecuada. Utiliza los tornillos adecuados en función del grosor de la puer-
ta. Colócalos en los orificios de la cámara.
-Quita el protector adhesivo trasero de la cámara. Pasa cuidadosamente
el cable conector a través del agujero de la mirilla desde el exterior de la
puerta hacia el interior. Pega la cámara a la puerta con el adhesivo.
-Quita el protector adhesivo en la parte trasera de la placa de fijación. Pasa
el cable conector y los tornillos a través de los agujeros de esta pieza.
Ajusta la posición de la placa de fijación desplazándola a la izquierda para
que los tornillos y el cable conector queden fijos en las guías. Pega la pla-
ca de fijación a la puerta y atornilla con fuerza los tornillos. Asegúrate de
que el conjunto está correctamente fijado a la puerta y el cable conector
no está chafado.
-Conecta el cable conector a la visor LCD, dobla cuidadosamente el cable
sobrante para evitar romperlo y ajustarlo en la cavidad en la parte trasera
de la visor LCD. Por último, sujeta la visor LCD a la placa de fijación.
FIG.1 FIG.2
FIG.3 FIG.4
Puerta
Exterior
puerta
Interior
puerta
Puerta
Exterior
puerta
Interior
puerta
