4
Paso 1: De acuerdo con el grosor de la puerta, seleccione un perno adecuado
y, a continuación, atornille el perno en el oricio (consulte el icono de instalación 1)
Paso 2: Quite la película protectora adhesiva de doble cara de la parte trasera de la
parte exterior, inserte el barril de la unidad junto con el cable FPC a través de la mirilla
de la puerta, luego pegue la parte exterior en la puerta (la detección de movimiento es
hacia arriba, la llave del timbre es hacia abajo)
Paso 3: Saque el soporte metálico (la echa "UP" en el soporte signica hacia
arriba), pase el cable FPC a través del oricio rectangular, el tornillo derecho a través
de la ronda del soporte metálico, luego bloquee el soporte metálico con la unidad
exterior rmemente.
Paso 4: Inserte la tarjeta microSD (no incluida) en la unidad interior en el caso de
usar una.
Paso 5: Conecte el cable FPC de la parte exterior al conector de la parte interior
(preste atención a la dirección correcta)
Paso 6: Las cuatro ranuras de la parte trasera de la parte interior están alineadas
con los cuatro salientes del soporte metálico y se abrochan hacia arriba, luego tire
hacia abajo de la parte exterior para bloquearla rmemente.

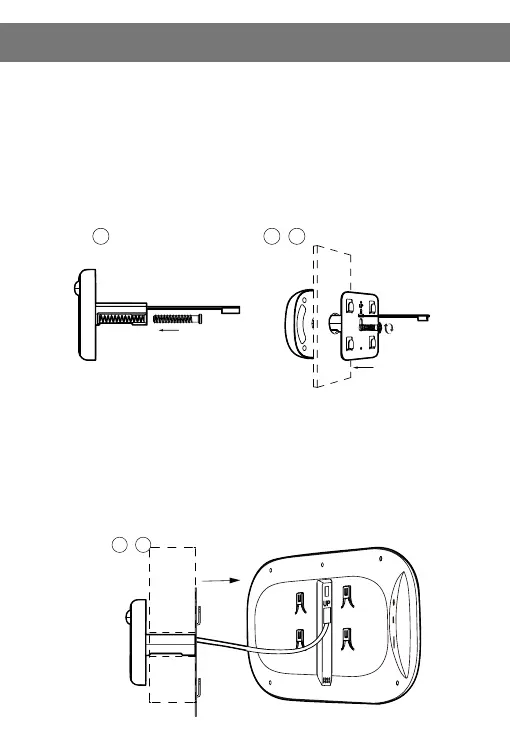

3. Cómo instalar el dispositivo en la puerta
cable de datos
tornillo
unidad exterior
cable de datos
unidad exterior
puerta
1 2 3
conector
unidad interiorpuerta
4 5
