B-Speech RTX1 - Contenuto Della Confezione; Panoramica del Dispositivo

40 41
Funzionalità dei LED
Stato LED
Associazione Il led rosso e blu lampeggiano alternatamente
Connessione modalità ricezione Il led blu lampeggia
Connesso in modalità ricezione Il led blu rimane accesso
Connessione modalità trasmissione Il led rosso lampeggia
Connessione modalità trasmissione Il led rosso rimane acceso
Non connesso Il led rosso o blu lampeggiano ogni 2 secondi
Ricerca in corso Il led rosso o blu lampeggiano ogni 0.5 secondi
Uso del dispositivo
Attaccare l’antenna
Avvitare il contenuto dell’antenna sul retro del terminale dell’antenna dell’RTX1, girando saldamente in
senso orario. Impostare l’antenna e collocarla nella posizione desiderata.
Nota bene: il posizionamento dell’antenna può condizionare la portata della stessa. Invitiamo ad
effettuare qualche tentativo per trovare il collocamento ottimale.
Contenuto della confezione
• B-Speech® RTX1
• Adattatore di corrente
• Antenna
• Cavo RCA-3.5 mm
• Cavo 3.5mm-3.5 mm
• Manuale dell’utente

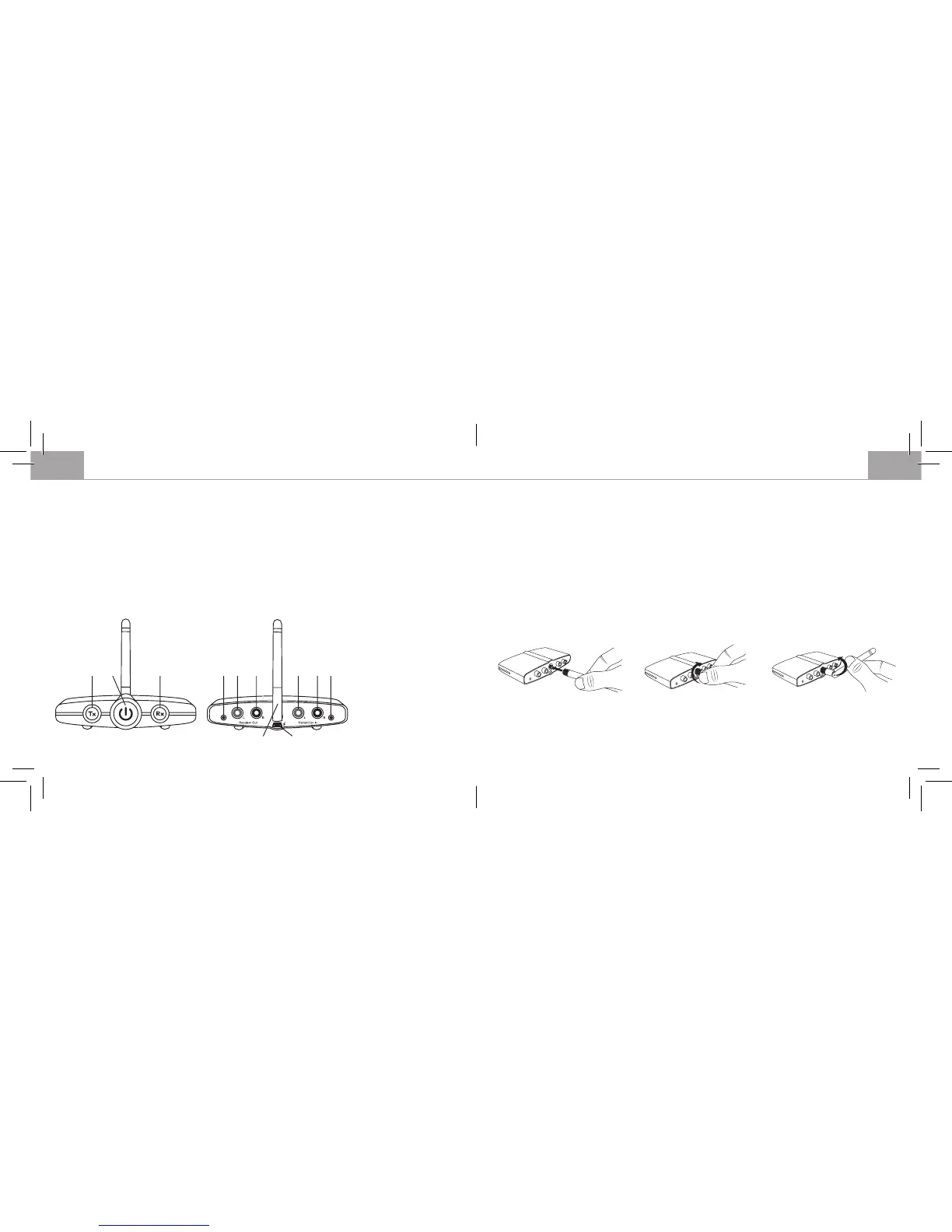

Panoramica del dispositivo
I I
1. Tasto di trasmissione
2. Tasto multifunzione
3. Tasto di ricezione
4. Uscita 3.5 mm
5. Uscita sinistra RCA
6. Uscita destra RCA
7. Ingresso sinistro RCA
8. Ingresso destro RCA
9. Ingresso 3.5mm
10. Antenna
11. Ingresso di corrente
mini-USB
1 2 3 4 5 6 7 8 9
10
11
