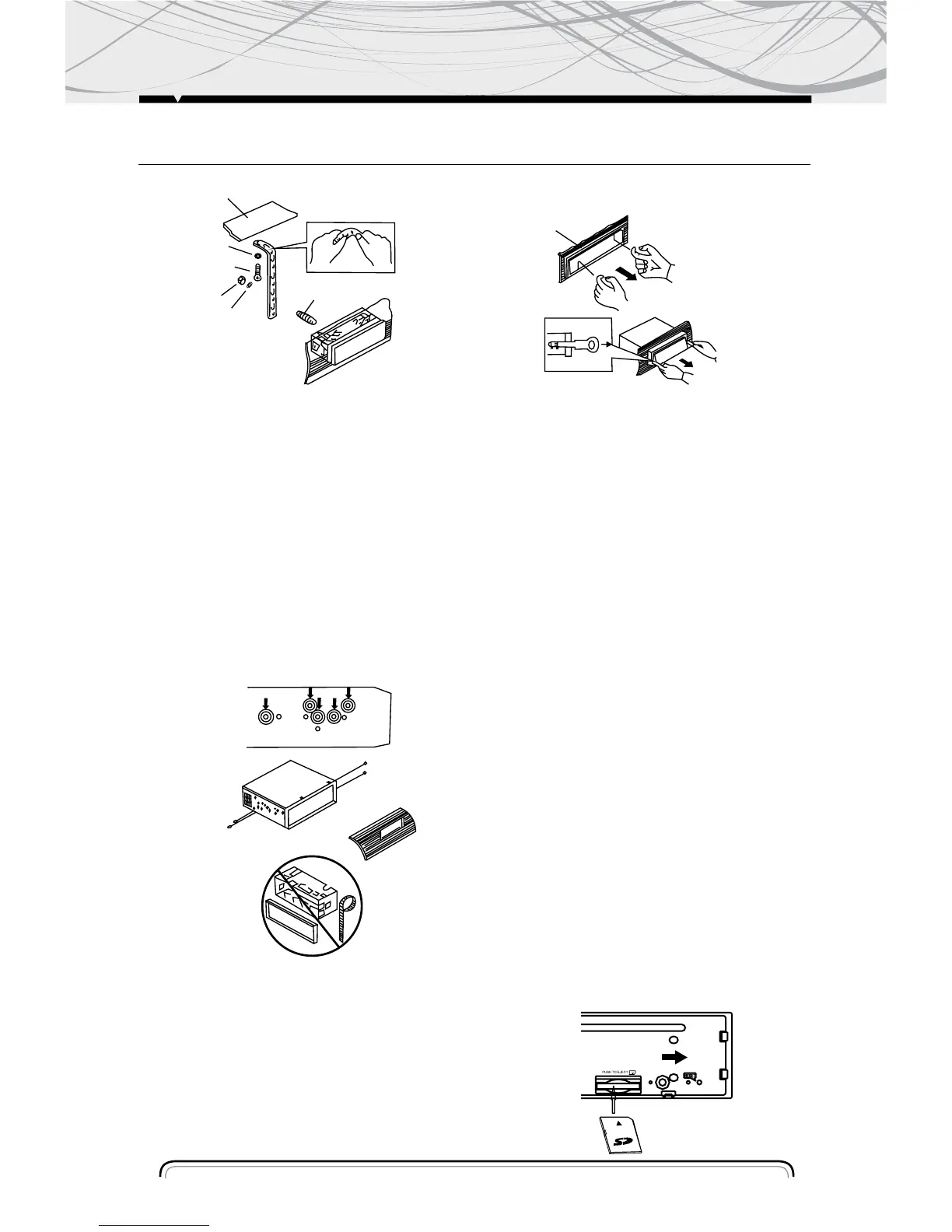

INSTALAÇAO DA UNIDADE
1. Marco
2. Insira os dedos na ranhura na parte frontal
do quadro, e puxar para retirá-lo. (Ao colocar
novamente o quadro, aponte o lado com uma
ranhura para baixo e ajuste.)
3. Alavanca
Insira as alavancas incluídas com a unidade
nas ranhuras, a ambos os lados da unidade,
tal e como mostra a figura até escutar o
“clique”. O dispositivo do painel pode ser
retirado só com puxar das alavancas.
Ajustar o dispositivo no suporte de montagem
para rádio de fábrica:
1. Selecionar uma posição onde os orifícios/
parafusos do suporte e os orifícios para
parafusos do dispositivo fiquem alinhados, e
ajustar os parafusos em dois lugares a cada
lado. Utilize tanto parafusos truss (5 x 5mm)
como parafusos de superfície alinhados (4 x
5mm).
2. Parafuso.
3. Painel ou consola.
MONTAGEM POSTERIOR DIN (MÉTODO B)
Instalação utilizando os orifícios para
parafusos a ambos lados do dispositivo.
1
2
3
4
5
6
7
(
Fig.2
)
2
1
3
(Fi g.3)
2
3
2
Remover la unidad
1. Painel
2. Porca (5mm)
3. Arruela
4. Parafuso (5 x 25mm)
5. Parafuso
6. Correia
Utilizar a correia para ajustar a parte
traseira do dispositivo. A correia pode
ser dobrada manualmente até o ângulo
desejado.
7. Arruela plana
INSIRA O CARTÃO SD
O ângulo oblíquo SD mantém a exposição
para cima.
Colocar o cartão na ranhura SD e
pressionar novamente para retirar.
