Backyard Discovery Highlander 6010 - Page 21

NOTE: QUANTITIES INCLUDE EXTRA HARDWARE
PART. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DESCRIPTION. . . . . . . . . . . . . . . . . . . . . . . . . . QTY.
H100036 . . . . . . . . . . . . . . . . . . . . . . . . . . . 6mm Allen Wrench . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
H100034. . . . . . . . . . . . . . . . . . . . . . . 6mm Allen Wrench Bit for Drill. . . . . . . . . . . . . . . . . . . . . . . . 1
H100093 . . . . . . . . . . . . . . . . Socket Wrench (1/8" - for 1/4-20 x 1" Step Bolt) . . . . . . . . . . . . . . . . . 1
H100117. . . . . . . . . . . . . . . . . . . . . . . Hex Head Bolt (3/8-16 x 5 3/4") . . . . . . . . . . . . . . . . . . . . . . . 9
H100059 . . . . . . . . . . . . . . . . . . . . . . Hex Head Bolt (3/8-16 x 6 1/2") . . . . . . . . . . . . . . . . . . . . . . 1
H100056 . . . . . . . . . . . . . . . . . . . . . . . Hex Head Bolt (5/16 x 5-3/4”) . . . . . . . . . . . . . . . . . . . . . . . 2
H100052 . . . . . . . . . . . . . . . . . . . . . . . . . . Hex Bolt (5/16" x 4") . . . . . . . . . . . . . . . . . . . . . . . . . . 62
H100051 . . . . . . . . . . . . . . . . . . . . . . . . . Hex Bolt (5/16" x 3 3/4") . . . . . . . . . . . . . . . . . . . . . . . . . 2
H100044 . . . . . . . . . . . . . . . . . . . . . . . . . . Hex Bolt (5/16" x 2") . . . . . . . . . . . . . . . . . . . . . . . . . . 23
H100043. . . . . . . . . . . . . . . . . . . . . . . . . Hex Bolt (5/16" x 1 3/4") . . . . . . . . . . . . . . . . . . . . . . . . . 2
H100042. . . . . . . . . . . . . . . . . . . . . . . . . Hex Bolt (5/16" x 1 1/4") . . . . . . . . . . . . . . . . . . . . . . . . . 4
H100064 . . . . . . . . Step bolt (1/4-20 x 1" - w/ 7/8" Head Diameter & 1/8" Socket Drive) . . . . . . . . 3
H100079. . . . . . . . . . . . . . . . . . . . Phillips Barrel Nut (1/4-20 x 3/4" long) . . . . . . . . . . . . . . . . . . . 53
H100061 . . . . . . . . . . . . . . . . . . . . . . . . . . . PTH Bolt (1/4 x 1”) . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
H100063 . . . . . . . . . . . . . . . . . . . . . . . . . . PTH Bolt (1/4 x 3/4”) . . . . . . . . . . . . . . . . . . . . . . . . . . 37
H100022 . . . . . . . . . . . . . . . . . . . . . . . . . . WHA Bolt (5/16 x 5”) . . . . . . . . . . . . . . . . . . . . . . . . . . 4
H100005. . . . . . . . . . . . . . . . . . . . . . . . WHA Nut Barrel (5/16 x 1”). . . . . . . . . . . . . . . . . . . . . . . . . 4
H100069 . . . . . . . . . . . . . . . . . . . . . . . . . Lag Screw (5/16" x 3") . . . . . . . . . . . . . . . . . . . . . . . . . . 2
H100116 . . . . . . . . . . . . . . . . . . . . . . . . Lag Screw (5/16" x 2 3/8") . . . . . . . . . . . . . . . . . . . . . . . 58
H100067 . . . . . . . . . . . . . . . . . . . . . . . . . Lag Screw (5/16" x 2") . . . . . . . . . . . . . . . . . . . . . . . . . 42
H100066 . . . . . . . . . . . . . . . . . . . . . . . . Lag Screw (5/16" x 1 1/2") . . . . . . . . . . . . . . . . . . . . . . . 20
H100090 . . . . . . . . . . . . . . . . . . Wood Screw (#8 x 2 1/2" Type 17 w/nibs) . . . . . . . . . . . . . . . . . . 15
H100111 . . . . . . . . . . . . . . . . . . . Wood Screw (#8 x 2" Type 17 w/nibs) . . . . . . . . . . . . . . . . . . . 35
H100086 . . . . . . . . . . . . . . . . . . Wood Screw (#8 x 1 1/2" Type 17 w/nibs) . . . . . . . . . . . . . . . . . 510
H100087 . . . . . . . . . . . . . . . . . . Wood Screw (#8 x 1 1/4" Type 17 w/nibs) . . . . . . . . . . . . . . . . 332
H100073 . . . . . . . . . . . . . . . . . . . . . . . . . T-nut (3/8" X 5/8" Long) . . . . . . . . . . . . . . . . . . . . . . . . . 10
H100104 . . . . . . . . . . . . . . . . . . . . . Flat Washer (19mm OD x 8mm ID) . . . . . . . . . . . . . . . . . . . . 15
H100107 . . . . . . . . . . . . . . Internal Tooth Lock Washer (18mm OD x 10mm ID). . . . . . . . . . . . . . 10
H100074 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T-nut (5/16") . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
H100110. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lock Nut (5/16") . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
H100102. . . . . . . . . . . . . . . . . . . . . Flat Washer (25mm OD x 11mm ID) . . . . . . . . . . . . . . . . . . . . 10
H100108 . . . . . . . . . . . . . . . Internal Tooth Lock Washer (15mm OD x 8mm ID). . . . . . . . . . . . . . 266
H100105 . . . . . . . . . . . . . . . . . . . . . . . . Fender Washer (8 x 27mm). . . . . . . . . . . . . . . . . . . . . . . 294

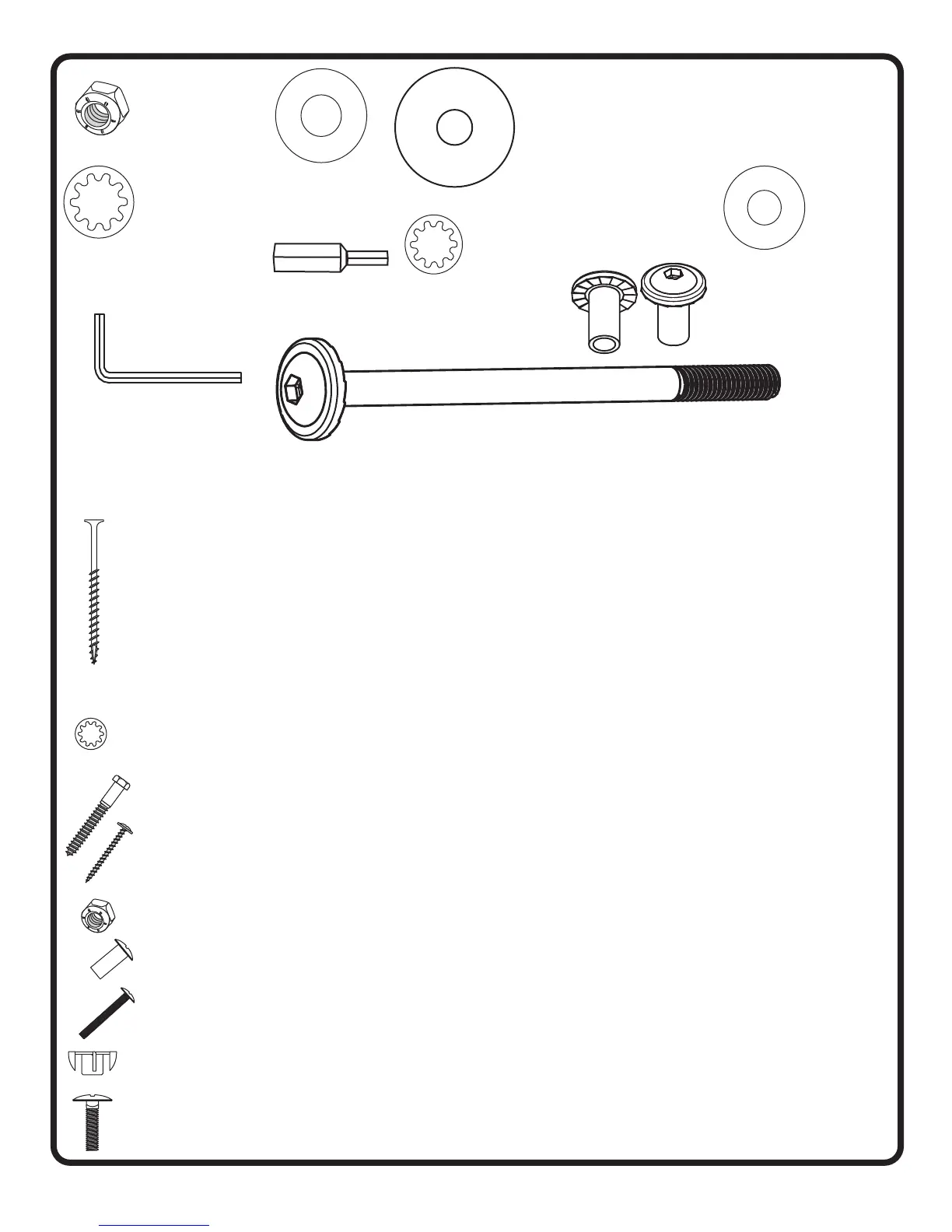

(5/16")
Lock Nut
H100110
Washer
H100103
5/16" Flat
Washer
H100104
Fender
Washer
H100105
SAE 3/8"
Flat
Washer
H100102
3/8"
Internal
Tooth
Lock
Washer
H100107
H100108
5/16"
Internal
Tooth
Lock
Washer
6mm Allen Wrench
PAGE 19 - HARDWARE
H100022
WHA BOLT
(5/16 x 5”)
Not to Scale
H100005
WHA NUT BARREL
(5/16 x 1”)
Not to Scale
H100034
6mm Allen Bit
