Parrilla de gas propano para exteriores
modelo no. GBC1440W / BY14-101-001-02
4
1
15
23
Lista de piezas
1
Manija
55-22-326
2
Indicador de temperatura
55-23-025
3
Rejilla de calentamiento
55-23-026
4
Rejilla de cocción (3)
55-23-027
5
Tapa*
55-23-046
6
Rejilla del quemador
lateral
55-23-047
7
Quemador lateral
55-23-029
8
Repisa derecha
55-23-030
9
Placa de distribución de
calor (4)
55-10-156
10
Quemador (4)*
55-23-031
11
Carcasa de la parrilla*
55-24-148
12
Soporte de la perilla de
control (5)
55-09-006
13
Perilla de control (5)
55-24-149
14
Regulador y manguera*
55-23-033
15
Repisa izquierda
55-23-034
16
Marco derecho del carro
55-23-035
17
Recogedor de grasa
55-11-018
18
Bandeja para la grasa
55-23-036
19
Destapador*
55-23-037
20
Marco izquierdo del carro
55-23-038
21
Rueda (2)
55-07-363
22
Eje
55-23-039
23
Alambre de retención del
tanque de propano
55-23-040
24
Soporte trasero del carro
55-23-041
25
Vara de soporte
del carro (2)
55-23-042
26
Pie (2)
55-23-043
27
Panel frontal superior
55-23-074
28
Panel frontal inferior
55-23-045
29
Varilla de encendido
55-07-331
*Viene ensamblado

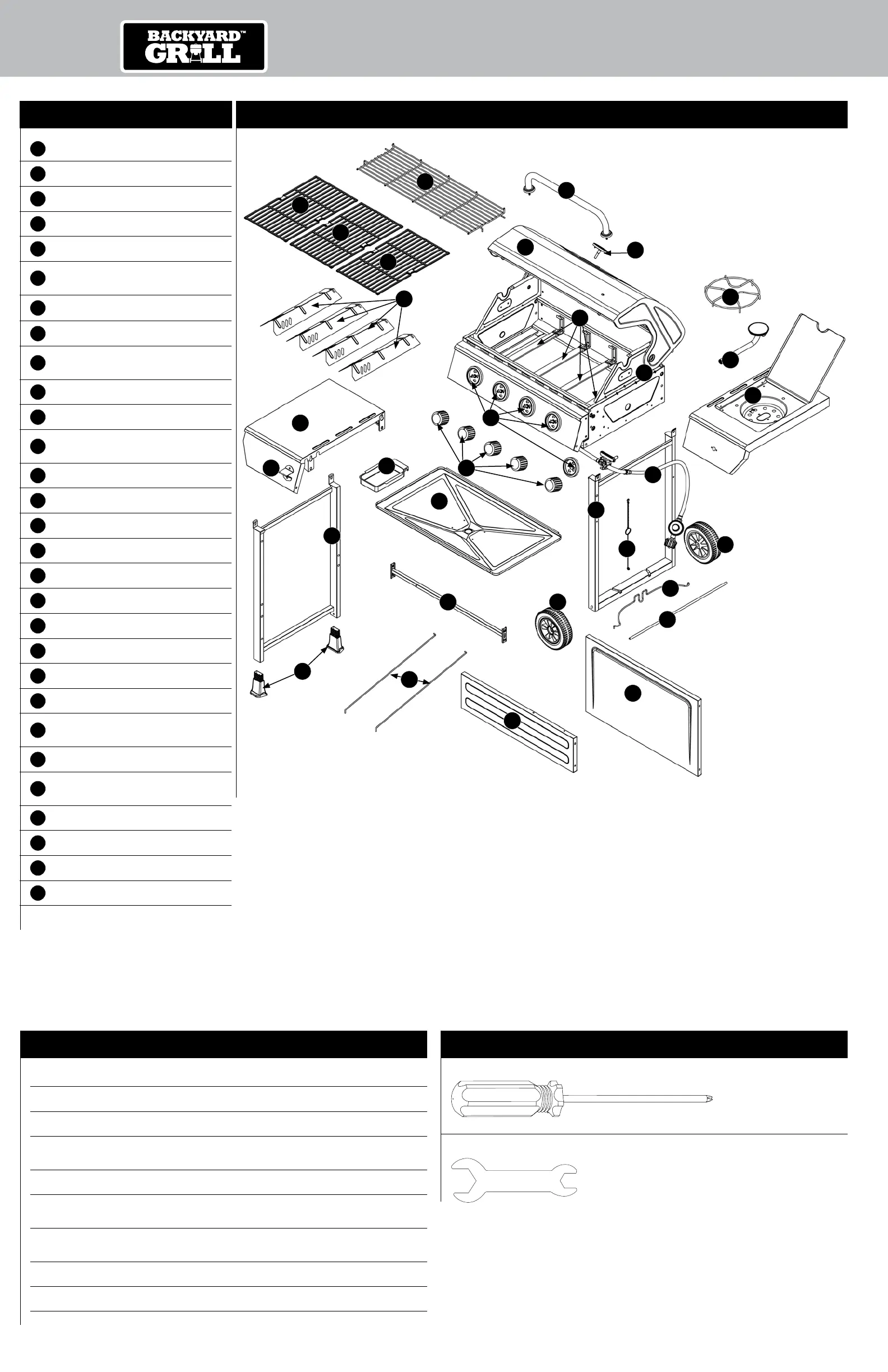

Despiece
27
16
19
14
3
6
4
4
4
5
7
11
20
24
21
21
25
8
28
2
17
18
26
10
12
13
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no. 2 1 pz
Llave inglesa M10-M6 2 pzs
Elementos de ferretería
A
Tornillo
Niquelado, de cabeza Phillips abombada, ST4,8x10
2 pzs
B
Tornillo
Niquelado, de cabeza Phillips abombada, M4x10
4 pzs
C
Perno
Niquelado, de cabeza Phillips hexagonal, M6x16
26 pzs
D
Perno de
mariposa
Niquelada, M6x10
1 pz
E
Tuerca
Niquelada, M10
2 pzs
F
Tuerca de
mariposa
Niquelada, M5
2 pzs
G
Tuerca de
mariposa
Niquelada, M6
2 pzs
H
Arandela
Niquelada, ø6,4
6 pzs
I
Arandela de cierre
Niquelada, ø6,5
6 pzs
9
29
22
