Parrilla de gas propano para exteriores
modelo no. GBC1460W / BY14-101-01-04
4
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no. 2 1 pz
Llave inglesa M10-M6 2 pzs
1
16
23 26

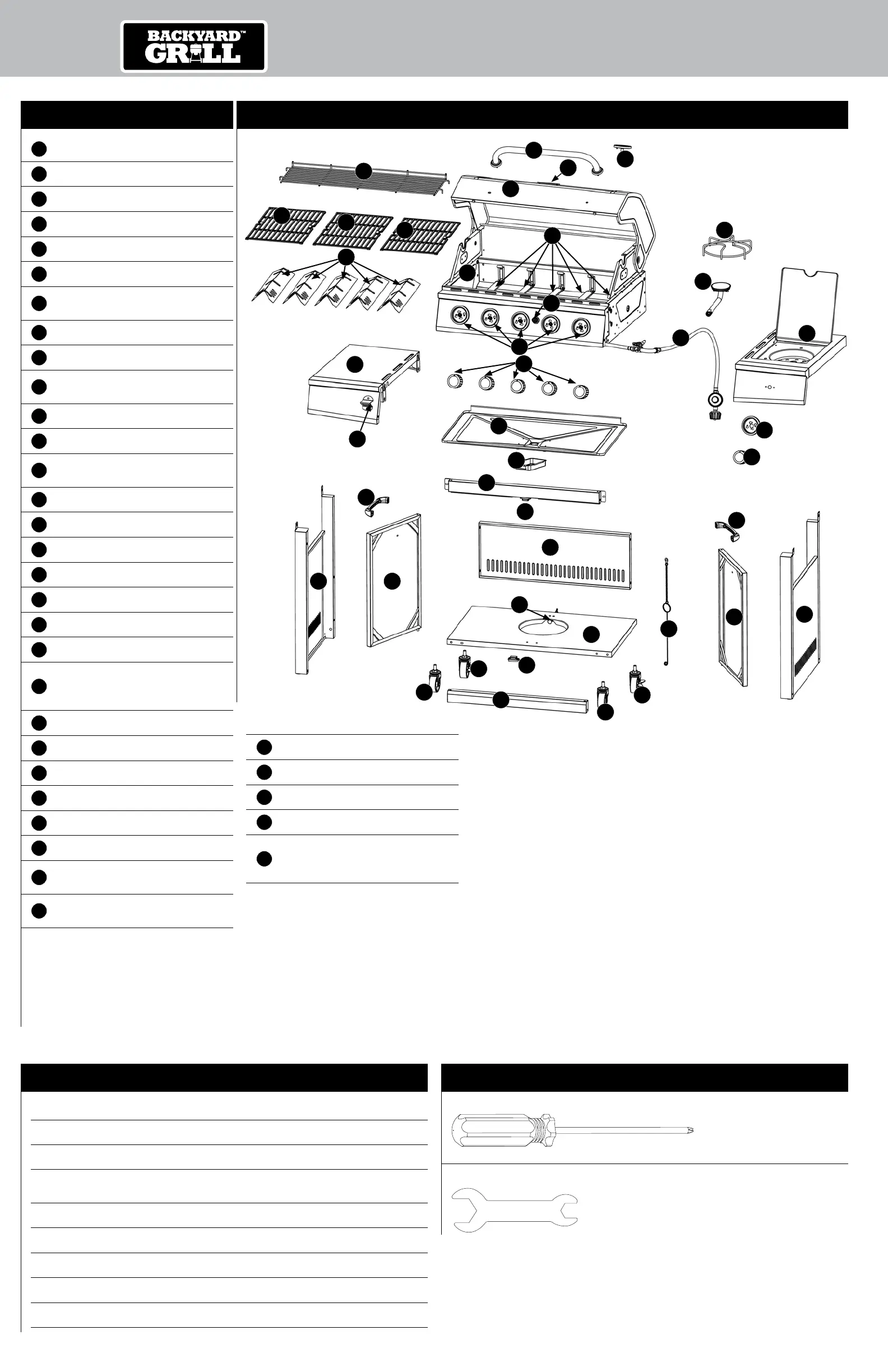

Lista de piezas
1
Manija
55-22-326
2
Indicador de temperatura
55-09-146
3
Placa de la marca*
55-22-391
4
Rejilla de calentamiento
55-10-152
5
Rejilla de cocción (3)
55-22-327
6
Tapa*
55-24-181
7
Rejilla del quemador
lateral
55-10-047
8
Quemador (5)*
55-23-014
9
Quemador lateral
55-22-331
10
Placa de distribución de
calor (5)
55-10-156
11
Carcasa de la parrilla*
55-23-015
12
Encendedor*
55-10-526
13
Soporte de la perilla de
control (6)*
55-24-182
14
Perilla de control (6)
55-24-183
15
Regulador y manguera*
55-22-334
16
Repisa derecha
55-24-184
17
Repisa izquierda
55-24-185
18
Bandeja para la grasa
55-11-017
19
Recogedor de grasa
55-11-018
20
Destapador*
55-23-017
21
Barra de soporte
delantera superior del
carro
55-22-336
22
Varilla de encendido
55-10-173
23
Panel izquierdo del carro
55-22-337
24
Manija de puerta (2)
55-08-185
25
Panel trasero del carro
55-22-340
26
Puerta izquierda
55-22-338
27
Puerta derecha
55-23-506
28
Panel derecho del marco
del carro
55-22-341
29
Perno de sujeción del
tanque de propano*
55-11-032
30
Base
55-22-342
31
Imán (2)
55-10-174
32
Rueda (2)
55-22-074
33
Rueda con bloqueo (2)
55-22-073
34
Barra de soporte
delantera inferior del
carro
55-22-343
*Viene ensamblado
Despiece
34
27
17
31
15
9
Elementos de ferretería
A
Tornillo
Niquelado, de cabeza Phillips abombada, M4x10
10 pzs
B
Tornillo
Niquelado, de cabeza Phillips abombada, M6x16
22 pzs
C
Perno
Niquelado, de cabeza Phillips hexagonal, M6x16
8 pzs
D
Tuerca de
mariposa
Niquelada, M6
2 pzs
E
Arandela
Niquelada, ø4,2
4 pzs
F
Arandela
Niquelada, ø6,2
20 pzs
G
Arandela de cierre
Niquelada, ø6,2
20 pzs
H
Clavija
Cromada, ø4,5x80
2 pzs
I
Pile AA 1 pz
6
4
5
5
5 7
21
24
24
22
25
28
30
2
18
19
3
8
10
14
14
12
11
13
13
29
33
33
32
32
31
20
